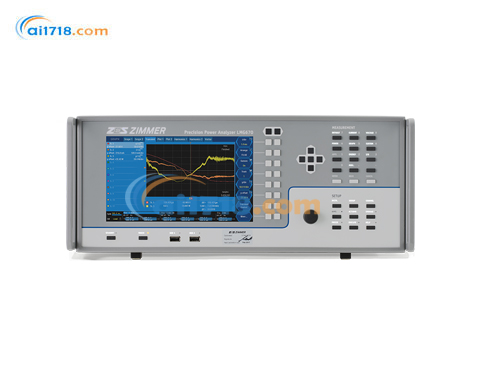

德國GMC-Instruments　LMG670功率分析儀

型號：LMG670功率分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LMG670功率分析儀由愛儀器儀表網代理，本產品采用1到8通道高精度功率分析儀。現在熱賣中，如需購買LMG670功率分析儀，可通過ai1718.com的客服熱線聯系我們！

LMG670功率分析儀簡介：
LMG670 - 強大的方便的靈活的雙路徑功率分析
兩種帶寬同時測量,一次運算同時獲得窄頻帶、寬頻帶和諧波測量的結果
?雙路徑：在單次測量中同時、不混淆地獲得窄頻帶、寬頻帶的真有效值和諧波值
?采樣速率：高達1.2MS/s的高速采樣率
?數據更新率：獲取真有效值的更新時間是 30ms
?精度：高的測量精度，測量值的0.015%+量程峰值的0.01%
?動態量程；全動態量程連續可用，電流從500μA到 32A，電壓從3mV到1000V，功率測量從待機功率到全負載（達32A）都不需要物理連接改變
?帶寬：頻率范圍從DC到10MHz
?靈活性：1~7個功率測量模塊自由配置，模塊可以更換
?連續性：無間隙采樣，18位的A/D轉換器，周期時間是30ms。在記錄測量值和完整捕捉所有相關事件時沒有間斷
?U-I同步性：電壓和電流輸入之間的時間偏移可調節，步進小于3ns低功率因數和/或高頻率的測量非常*
?抗干擾：在嚴重的電磁干擾環境也能可靠地工作
?A/B/C模塊；適用于任何應用的合適模塊
模塊A：精度0.025%，達10MHz
模塊B：精度0.11%，達500kHz
模塊C：精度0.04%，達10kHz
?對地電容：小于90pF的特別低的對地電容，防止來自泄漏電流的干擾
?計量：12個月的計量間隔保證了低維護成本和儀器處于可用狀態
?質保期：24個月

LMG670功率分析儀特點：
?基本精度：±（讀數的0.01%+量程的0.02%）；
?適用于各種應用的多種通道組合功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是所有的應用都需要高精度。通常一般的分辨率和精度*已經足夠。令人遺憾的是，不是所有的測量應用都是如此。經常會出現如下情況，在相同的測量配置下不同的測量點需要不同的帶寬和精度等級。這是為什么LMG670提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，以保證你可以根據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折衷接受低精度或者大材小用。
?兩種帶寬同時測量，多虧雙路徑-不是妥協，無需置疑傳統的功率分析儀，被測信號首先經歷模擬處理，然后經A/D轉換器轉換成數字信號進行處理，得到的信號即可在整個頻率范圍都被測量，也可經過抗混淆濾波器作為FFT分析的基礎或進一步的數字濾波。由于A/D轉換器的局限性，它們固有的一些缺點將被帶入到傳統的設備中。如果開啟濾波器進行測量，為了避免FFT分析的混淆，寬頻帶的值被丟棄。如果關閉濾波器，嚴格來講，不應使用 FFT。假如不使用抗混淆濾波器進行整個頻率范圍的FFT分析，計算值是可疑的，混淆誤差高達50%。例如，很容易發現，無論如何至少有0.5%的偏差會被忽視。之后，當交替進行濾波和不濾波測量時，結果的有效性同樣是有問題的，因為這假定了信號不隨著時間而改變這個條件，而這在事實上幾乎是不存在。此外，這個處理過程特別的消耗時間。
?之后，所有的測量方法的提出都僅僅是令人不滿意的妥協方案。這*是為什么ZES ZIMMER從根本上從新設計信號的處理和研發雙路徑架構。模擬處理與傳統的測量儀器相同，然而隨后的數字處理已經徹底改變。LMG670是上*臺在每個電壓和電流通道都有兩個A/D轉換器在兩個獨立信號路徑的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混淆濾波器輸出的窄頻帶信號測量。并行的采樣值數字化處理讓用戶同時獲取同一個信號的兩種測量值，也不用擔心混淆影響的風險。這種獨特的處理避免了之前提及的所有方法的缺點，保證在短時間內得到*的結果。

LMG670功率分析儀規格

電流直接輸入I*：
額定量程（A）	0.005	0.01	0.02	0.04	0.08	0.15	0.3	0.6	1.2	2.5	5	10	20	32
*大真有效值（A）	0.0055	0.011	0.022	0.044	0.088	0.165	0.33	0.66	1.32	2.75	5.5	11	22	32
量程峰值（A）	0.014	0.028	0.056	0.112	0.224	0.469	0.938	1.875	3.75	7.5	15	30	60	120
輸入阻抗	約2.2Ω		約600mΩ			約80mΩ			約20mΩ			約10mΩ
連續過載保護（A）	10A								32A
短時過載保護（A）	150A十毫秒
對地電容	<90pF

電壓、電流傳感器輸入Usensor、Isensor：
額定量程（V）	0.03	0.06	0.012	0.025	0.05	1	2	4
*大真有效值（V）	0.033	0.066	0.132	0.275	0.055	1.1	2.2	4.4
量程峰值（V）	0.0977	0.1953	0.3906	0.7813	1.563	3.125	6.25	12.5
過載保護	100V連續，250V一秒鐘
輸入阻抗	100kΩ，34pF
對地電容	<90pF

其他參數：

絕緣	所有電壓和電流輸入通道之間、對其他電子部件和對地之間 *大1000V CAT III，600V CAT IV
同步源	測量通過被測信號周期時間同步。同步源可以選擇“電源”、“外部”U(t)或者I(t)，可以對同步源進行濾波。所以讀書非常穩定，特別是PWM控制的變頻器和幅值調制的電子負載
波形顯示功能	兩個采樣值波形顯示界面，每個可顯示8個信號
趨勢圖功能	兩個趨勢圖顯示界面，每個可現實8個參數，*快30ms
擴展圖形接口（選件L6-OPT-DVI）	VGA/DVI接口用于連接外部顯示器或投影儀
過程信號接口（選件L6-OPT-PSI）	2個快速模擬量輸入（150kS/s，16位，BNC接頭） 8個模擬量輸入（100S/s，16位，D-Sub：DE-09接頭） 32個模擬量輸出（每周期輸出一次，14位，D-Sub：DA-15和DB-25接頭） 8個開關量輸出（其中6個有雙連接點，剩余的有公共端，D-Sub：DB-25接頭） 8個開關量輸入（150kS/s，每4個一組有公共端，D-Sub：DB-25接頭） 2個轉速/扭矩/頻率輸入（150kS/s，可連接A、B、Z信號，D-Sub：DA-15接頭）
星-三角轉換（選件L6-OPT-SDC）	獲得三相三線系統中未測量的相電壓（星型接法）或相電流（三角形接法），并計算每一相的功率值。
諧波（選件L6-OPT-HRM）	諧波和間諧波分析*大到2000次
閃爍（選件L6-OPT-FLK）	依照IEC/EN 61000-4-15標準的閃爍分析
CE諧波（選件L6-OPT-CEHRM）	依照IEC/EN 61000-3-2/12標準的諧波分析
LMG Remote	擴展軟件，通過電腦操作和遙控、設置的基礎模塊
諧波閃爍測試軟件（選件L6-TEST-CE61K）	依照IEC/EN 61000標準測試諧波和閃爍的軟件
其他尺寸重量保護等級 EMC 溫度氣候類別輸入電源	桌面型7模塊：433mm×177mm×590，19寸機柜7模塊：84HP×4RU×590mm 取決于安裝的模塊：大約18.5kg IEC/EN61010，VDE0411，依照EN60529保護等級1，IP20 EN61326 操作溫度0~40℃/儲藏溫度-20~50℃ 依照IEC/EN61010一般環境條件 100~230V，47~63Hz，大400W

電壓直接輸入U*：
額定量程（V）	3	6	12.5	25	60	130	250	400	600	1000
*大真有效值（V）	3.3	6.6	13.8	27.5	66	136	270	440	660	1000
量程峰值（V）	6	12	25	50	100	200	400	800	1600	3200
過載保護	1000V+10%連續，1500V一秒鐘
輸入阻抗	4.59MΩ，3pF
對地電容	<90pF
