北京康高特　UR-15 電纜寬頻阻抗譜缺陷定位儀

型號：UR-15 電纜寬頻阻抗譜缺陷定位儀

品牌：北京康高特

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

北京康高特

北京康高特科技有限公司是專業從事工業設備及檢測，試驗儀器及工程的專業供應商,并與國內外知名生產商合作設計生產各種設備儀器。公司成立于2008年，北京康高特科技有限公司在成立前就與航空，航天，電子，機械，石油，化工，鋼鐵，造船，市政等行業及相關領域保持業務合作關系，并得到相...[查看更多]

瀏覽過此產品的用戶最終購買了

北京康高特 UR-15 電纜寬頻阻抗譜缺陷定位儀由愛儀器儀表網代理，UR-15電纜寬頻阻抗譜缺陷定位儀可以針對低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等多種不同類型電纜進行缺陷定位，包括浸水、高阻、機械損傷、局部老化、斷路、短路等。。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

UR-15 電纜寬頻阻抗譜缺陷定位儀產品功能

UR-15電纜寬頻阻抗譜缺陷定位儀可以針對低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等多種不同類型電纜進行缺陷定位，包括浸水、高阻、機械損傷、局部老化、斷路、短路等。

在測試過程中，儀器會向被測電纜注入高頻正弦交流電壓信號，這些信號在電纜中傳播時，會與非均勻介質相互作用，產生反射電壓。通過應用時頻轉換算法，可以對這些反射電壓的頻率和幅值進行處理，從而獲取電纜各個區域的波阻抗特征。智能定位輔助功能能夠直觀地指示用戶電纜中缺陷的具體位置和嚴重程度，為故障排查和維護提供重要參考。

產品特點
■對電纜無損：采用無損、非侵入、非破壞的低壓測試技術，保護被測設備完整性。
■測試效果好：利用寬頻帶、低衰減技術顯著提高早期缺陷識別能力。
■測試精度高：具備*高140dB的動態范圍，提供行業*的測量精度。
■測試速度快：快速模式下每相僅需20秒，*模式下每相僅需2分鐘。
■適用更多場景：適用于不同電壓等級的輸配電電纜、直流無鎧電纜、特種低壓電纜等設備，具有廣泛的適用性。

被測物
低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜。

應用領域
■ 電網 ■ 地鐵 ■ 鐵路 ■機場 ■核電 ■水電 ■風電 ■光伏
■ 市政 ■ 電力檢測公司 ■油田 ■石化 ■生產制造企業

缺陷類型
■本體：局部老化、電樹、水樹
■終端與接頭：浸水、老化、工藝缺陷
■外護套：斷裂、低阻短路

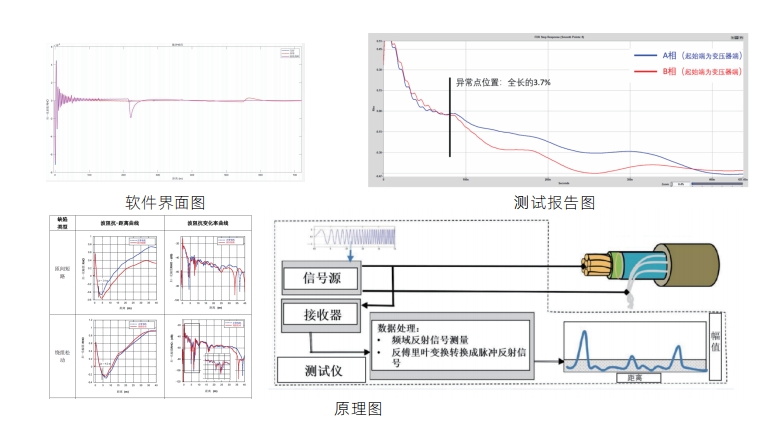

測試原理
■儀器向被測電纜施加一組不同頻率（例如：9kHz-1GHz）的正弦波電壓信
號，測量反射電壓的幅值與相位，計算反射系數和波阻抗的幅值與相位；
■通過傅里葉變換將頻率 - 波阻抗數據轉換成時間 - 幅值的曲線；通過設置
的波速度將時間 - 幅值曲線轉換成距離 - 幅值曲線；

■根據不同位置反射特征的變化評估缺陷與故障的類型及嚴重程度。

UR-15 電纜寬頻阻抗譜缺陷定位儀

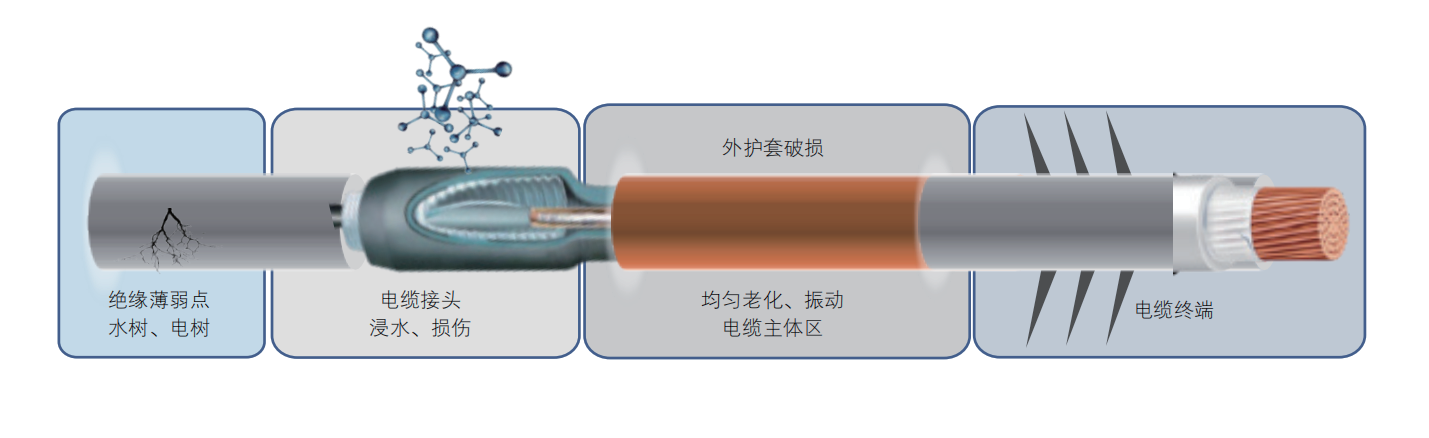

設計原理

成功案例
■2023年5月國內某電廠大修停機檢修期間，100V測試電壓下B相電纜的絕緣電阻已低于17kOhm。在TDR測試結果未發現明顯異常的情況下，通過UR-15寬頻行波阻抗技術（FDR）定位出故障位置為電纜全長的3.7%（約2.6米）處。經挖掘作業檢驗定位準確，電纜外護套受到機械力損傷后產生了放電，并*終導致外護套絕緣的擊穿。
■2023年6月9日與某地鐵供電公司的專家組一起，使用寬頻行波阻抗技術對供電公司下轄的263 14-17股道750V無鎧電纜進行了狀態診斷試驗，此次寬頻行波阻抗測試共發現兩處問題點，分別是斷路故障和波阻抗低的缺陷，導致波阻抗降低的可能原因是電纜浸水。電纜的設計全長約500m, 對應的斷路和低阻位置分別是63米和81米。現場運維人員進入電纜溝進行核查時，確認60米附近區域的位置是電纜井，電纜的鋪設情況發生明顯的改變，電纜本體易受到陽光照射和水汽入侵的影響。
■2023年6月1日在江西電科院進行了缺陷模擬試驗，首先進行B相電纜（完好）全長測試，全長548.5米。此次寬頻行波阻抗測試分別在44.6米124.2米、213米、283.7米發現四處高阻故障，與預設模擬故障點相互映照。

UR-15 電纜寬頻阻抗譜缺陷定位儀現場圖

■接頭受潮和老化缺陷
測試前三相電纜絕緣電阻分別為199MΩ、380MΩ、253MΩ；
現場解剖確認60m處接頭浸水，修復后絕緣電阻變?yōu)?.94GΩ、528MΩ 、338MΩ；
現場解剖確認160m處接頭發生熱老化，修復后絕緣電阻變50GΩ、447GΩ、228GΩ。

UR-15 電纜寬頻阻抗譜缺陷定位儀

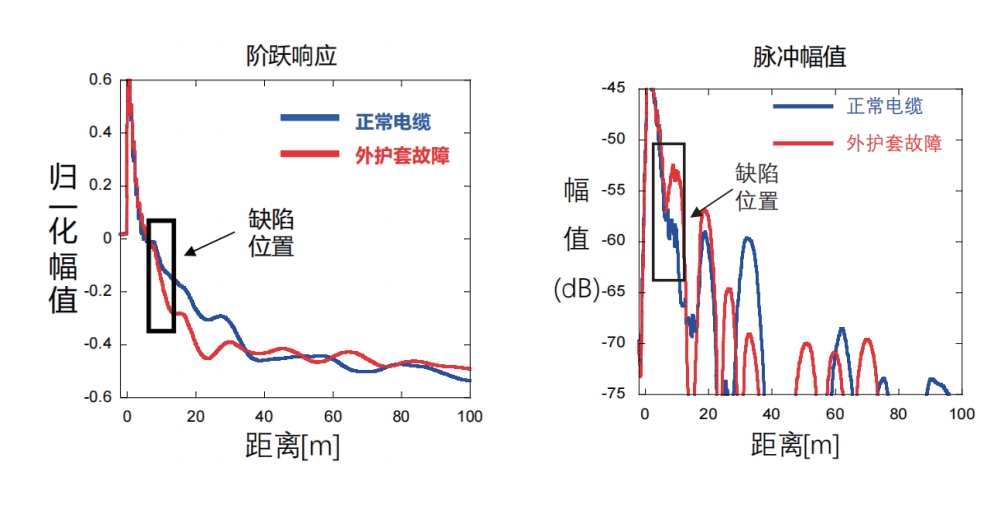

■220kV充油電纜外護套故障
100V測試電壓下B相電纜外護套絕緣電阻低于17kΩ；時域反射（TDR）測試結果未發現明顯異常。

UR-15 電纜寬頻阻抗譜缺陷定位儀測試數據

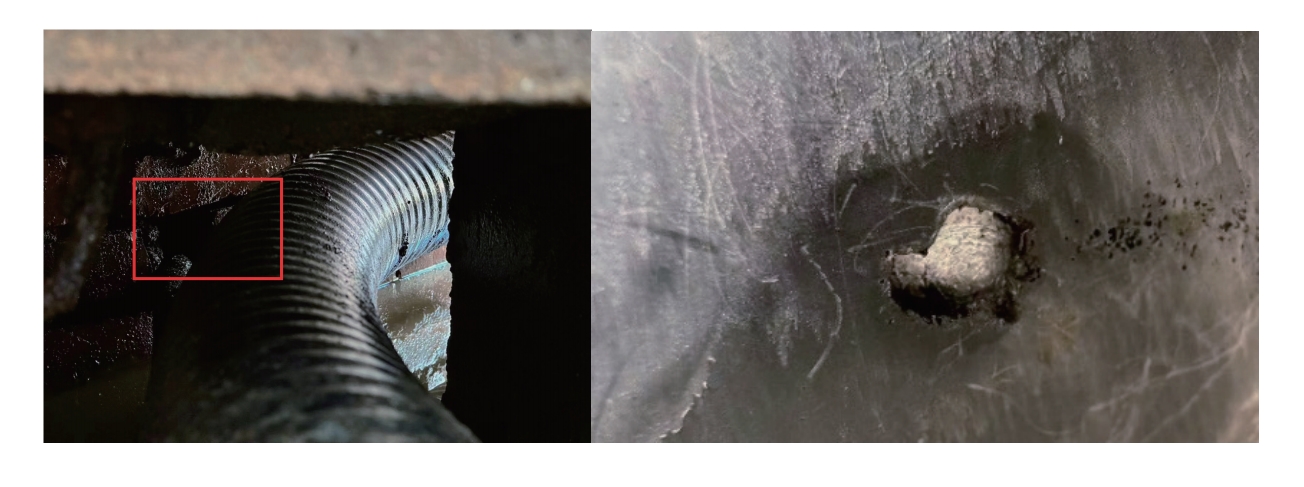

■解剖確認外護套破損情況

解剖確認外護套破損情況

UR-15 電纜寬頻阻抗譜缺陷定位儀技術參數
功能選項	參數說明
型號	UR-15	UR-15 Pro
頻率范圍	9Hz×1GHz	9kHz～4.5GHe
*大輸出功率	5～8dBm	5～10 d2m
動態范間	115 dB	140 dB
測試端口數量	1/3	1/3
頻率精度	7ppm	7ppm
測試速度	10000點/秒	10000點/秒
*大掃頻點數	50000點	100000點
電纜長度范圍	1m -200km	1m -300km
定位精度	全長的01%±10cm	全長的=0.1%±10cm
被測試品類型	帶屏蔽的電纜、無屏蔽電纜特種低壓電纜、電端外護套	帶屏蔽的電纜、無屏蔽電纜特種低壓電纜、電壤外護套
顯示方式-原始數據	反射系數，波阻抗	反射系數，波阻抗
顯示方式-結果分析	階躍響應、脈沖響應、脈沖幅值	階躍響應、脈沖響應、脈沖幅值
分析分額	特征分析、對比分析帶寬調節分析	特征分析、對比分析帶寬調節分析
供電方式	交流電源	交流電源
尺寸	500mm x400mmx188mm	500mmx400mmx18mm
重量	12.25kg	15kg
