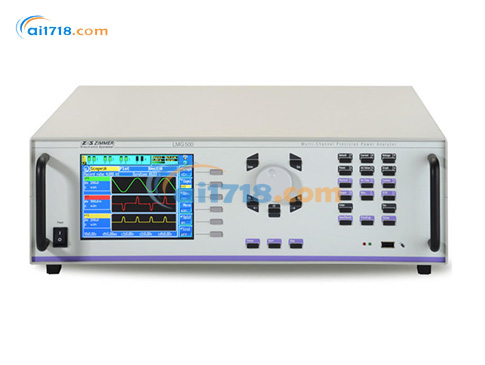

德國GMC-Instruments　LMG500功率分析儀

型號：LMG500功率分析儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments LMG500功率分析儀由愛儀器儀表網代理，本產品是采用1到8通道高精度功率分析儀。現在熱賣中，如需購買LMG500功率分析儀，可通過ai1718.com的客服熱線聯系我們！

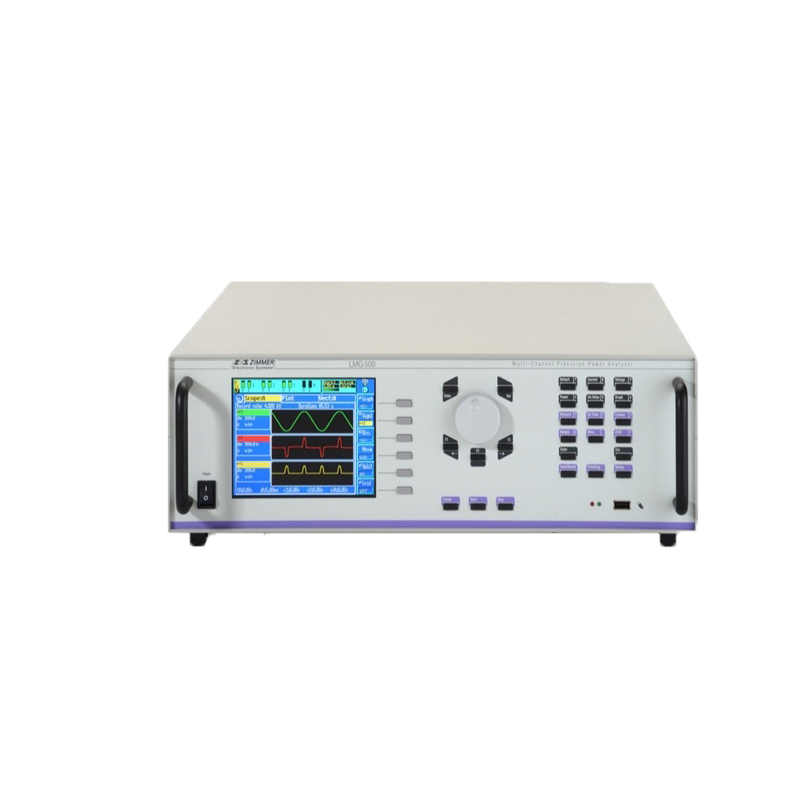

LMG500功率分析儀介紹

高精度功率分析儀LMG500電壓和電流測量輸入之間組延遲<3ns，在低功率因數和/或高頻率下保證了非常高的測量水準。

LMG500功率分析儀簡介：
?1到8通道高精度功率分析儀
?基本精度：±（讀數的0.01%+量程的0.02%）；
?帶寬：10MHz（DC, 0.05Hz to 10MHz）；
?3M/s采樣率，U和I通道同時采樣；
?*無間隙采樣、評估所有的采樣數據，因此可以捕獲浪涌電流和信號變化；
?諧波和間諧波分析達到50kHz/1.5MHz；

?閃變測量，分析供電網絡和負載的相互作用。

LMG系列高精度功率分析儀

單相測量的LMG95E和LMG95,多相測量的LMG450和LMG500——經過各種各樣的應用檢驗，“LMG已經成為高精度和寬頻帶電功率測量的代名詞。*獲取與電功率——對應的物理量如電流、電壓、功率、諧波、閃變、能耗等，用于在能耗、效率、可靠性、電磁兼容性、整個生命周期的成本等方面優化你的產品。

LMG系列用于測量：
·部件，如鐵芯、半導體、電容器。
·設備，如電機、變頻器、照明設備。
·設施及其部分，如獲得供電網絡的參數。
·設備CE標記測試，需要電源支持(模擬理想電源網絡)來審查諧波和閃變(負載變化)的反饋。
·供電網絡和負載的相互作用。

LMG500功率分析儀

測量不確定度條件：其他數據	1.正弦的電壓和電流 2.環境溫度(23±3℃ 3.預熱1小時 4.定義功率的量程等于電流和電壓量程的乘積O≤IN≤1,(L=功率因數=P/S)5.12個月校準一次所有其他的數據是由電壓，電流和有功功率的值推導出來的.推導出來的數據精度和函數關系有關(例如S=I*U,△S/S=△MI+△UU)


隔離		所有電壓和電流通道相互隔離，對其他電子部分隔離以及對地隔離， *大1000V/CATII分別600V/CATIV
同步		測量與信號周期同步，可以選擇同步源：通道信號、外部、U(T)、I(T)以及它們的包絡，帶有可設定的濾波器。這樣可以獲取非常穩定的讀數。即便在脈沖寬度調制變頻器和幅值調制電子鎮流器的信號上也一樣。
諧波分析 (GZ500-09)		電壓和電流的測量評估完全與EN61000-3-2/-12標準一致，測量符合EN61000-4-7標準
諧波分析 (GZ500-08)		電壓、電流(包含相角)和功率的分析到99次諧波，加上DC成分總共到100次諧波。基波頻率范圍從0.1Hz到1.2kHz。分析到10kHz(無反混淆濾波可到50kHz)。通過整數分頻器(1—128),可以將新的基波作為參考，例如測定間諧波。在外部計算機上使用GZ500-SOFT軟件可以分析達1.5MHz。
閃變測量(GZ500-04)		閃變測量符合EN61000-4-15標準，評估完全與EN61000-3-3/-11標準一致。
瞬態(GZ500-05)		瞬態的檢測和記錄>330nS
波形圖功能(標配)		采樣值的圖形顯示
繪圖圖功能(標配)		大四個讀數的趨勢圖，小分辨率50mS,在50Hz半波(閃變)模式下有單獨10mS分辨率
星---三角轉換器(GZ500-06)		相、線電壓轉換，相、線電流轉換
計算機接口遙控數據輸出傳輸速率		RS232(標配)和IEEE488.2(GZ500-01),外加USB2.0(GZ500-02U),10/100M自適應以太網RJ45 (選件L50-Z318)可用。同一時間只能使用一個接口。所有的功能都能被遙控，測量參數可以鍵盤鎖定輸出所有的讀數，數據格式：BIN/ASCII,為SCPI指令集。 RS232:大115200波特率，IEEE488.2:大1MByte/S。
U盤接口(GZ500-02U)		用于記錄數據
打印接口(標配)		25針SUB-D插座并行計算機打印接口，連接點陣、噴墨或者激光打印機，打印測量值、表格和圖形。
過程信號接口 (GZ50-03)		2X25針SUB-D插座用于： ·8個過程量模擬輸入(24BIT,±10V)。 ·8個模擬輸出(14BIT,±10V)。 · 8個數字輸入。 · 8個數字輸出。 ·2個輸入，頻率(0.05Hz—6MHz)和轉向。 ·輸入和輸出與其他電路隔離(測試電壓500V)
其他參數尺寸/重量安全電磁兼容性		· 1到4通道，長433mmX高148mmX寬506mm/約12KG。 · 1到8通道，長433mmX高283mmX寬506mm/約23KG。 · 附件：19“導軌支架，84PU,3HU,D464mm。 EN61010(IEC61010,VDE0411),防護等級l。 EN61326。
LMG500 技術文檔
