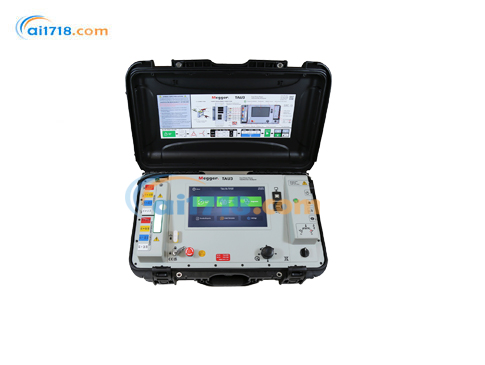

美國MEGGER TAU3 ADV-PRO-EXP三相變壓器繞組分析儀由愛儀器儀表網代理，用全新的 TAU3 三相變壓器繞組分析儀，輕松完成變壓器機電測試。只需一次接線，即可進行極性驗證、變比測試、繞組電阻測試和消磁測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀產品描述
借助新款真三相變壓器繞組分析儀 TAU3，可對變壓器進行機電性能通電測試。除常規極性驗證、變比、繞組電阻和消磁測試外，TAU3 僅需一次接線，還可額外進行短路阻抗和效率測試。該設備配有顏色編碼導線和可伸縮夾具，屏幕上顯示的矢量圖與變壓器銘牌相匹配，操作流程簡單易懂，能確保一次測試即可獲得準確結果 —— 只需點擊 “開始”，待申請專利的內部短路和導線補償功能自動運行即可！

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀可用于：
變比：*高 250 V，精度 ±0.05%
繞組電阻：*高 32 A，精度 ±0.10%
自適應消磁
短路阻抗
變壓器效率
獨特的變壓器矢量驗證
移相和曲折形測量
在 -20°C 至 50°C 溫度范圍內保證精度
所有測試僅需一次安全高效接線

三相交流和直流輸出為滿足當今高要求的測試進度帶來諸多優勢：
無需更換導線，測試速度更快、安全性更高，且能節省更多測試時間
每次測試（包括繞組電阻測試）前都會自動進行矢量確認，確保選擇正確的變壓器矢量
三相同步測試，測試結果獲取更快速
三相交流電源可*測量移相變壓器和曲折形矢量結構的變壓器

標準功能
支持導出至 Microsoft Excel
支持導入和導出至 PowerDB 軟件
10.1 英寸（256 毫米）工業級高亮度觸摸屏
矢量查找、極性識別與驗證
變比測試（TTR）：*高 250 V 交流，精度 ±0.05%
勵磁電流測試
繞組電阻測試：支持高低壓側雙通道勵磁，*高 32 A 直流，精度 ±0.10%
獨立雙繞組磁化
自適應消磁
磁平衡測試
有載分接開關（OLTC）先合后斷連續性測試
帶斷路器保護的有載分接開關控制
一鍵式有載分接開關（適用于交流和直流測試）
內置可伸縮手柄和滾輪
緊急停止按鈕
鑰匙鎖
安全聯鎖裝置


TAU3 ADV-PRO-EXP三相變壓器繞組分析儀附加功能
短路阻抗測試
移相變壓器測試功能
變壓器效率測試
頻率響應雜散損耗測試
動態電阻測量 *
繞組電阻干燥測試 *
繞組電阻溫升測試 *
USB 打印機
安全*示燈
有載分接開關電機電流監測 *
有載分接開關振動監測 *
外部溫度探頭 *

升壓變壓器測試
TAU3 所采用的技術于 1950 年獲得專利，2019 年得到推廣，并在 2024 年實現完善。該技術可消除測試電壓和導線帶來的測量誤差，從而提供可靠的測試結果。TAU3 會自動施加合適的測試電壓并進行短路連接，確保測試結果具有可重復性。

三相升壓測試安全保障
安全是梅格公司的首要考量，因此 TAU3 符合 IEC 61010（測量、控制和實驗室用電氣設備安全要求）標準，并獲得 CE 認證。在測試過程中，軟件會在施加全測試電壓前進行安全檢查。此外，TAU3 采用先進的硬件設計，可在發生故障時保護設備和操作人員的安全。

TAU3 通常可檢測的故障類型
連接松動
匝間短路
導線斷股
繞組變形
分接開關接觸不良
鐵芯故障

TAU3 設有診斷模式，操作人員可重點關注存在問題的相位，并通過專項測試*定位和確認設備故障位置。

TAU3 選型指南

操作所需配件

為 TAU3 ADV 選擇一個 H 導線套件

16 安培 H 導線，帶紅色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
16 安培 X 導線，帶黑色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
5 米（15 英尺）H 和 X 導線 | 2008-15KIT2 | 5 米（15 英尺）H 和 X 導線 | 2008-15KIT3 |
| 9 米（30 英尺）H 和 X 導線 | 2008-30KIT2 | 9 米（30 英尺）H 和 X 導線 | 2008-30KIT3 |
| 18 米（60 英尺）H 和 X 導線 | 2008-60KIT2 | 18 米（60 英尺）H 和 X 導線 | 2008-60KIT3 |
| 30 米（100 英尺）H 和 18 米（60 英尺）X 導線 | 2008-100KIT2 | 30 米（100 英尺）H 和 18 米（60 英尺）X 導線 | 2008-100KIT3 |

為 TAU3 PRO 或 TAU3 EXP 選擇一個 H 導線套件

16 安培 H 導線，帶紅色護套以及紅色、黃色、藍色和白色夾子（共 4 個）
32 安培 X 導線，帶黑白條紋護套以及紅色、黃色、藍色和白色夾子（共 4 個）

可選導線配件

TAU3 ADV 16 A H 和 16 A X 導線延長線

9 米（30 英尺）H 和 X 延長線 | 2008-30XKIT2 | 9 米（30 英尺）H 和 X 延長線 | 2008-30XKIT3 |

TAU3 PRO 和 TAU3 EXP 16 A H 和 32 A X 導線延長線

TAU3 ADV-PRO-EXP三相變壓器繞組分析儀規格參數

技術規格（在 -20°C 至 +50°C 溫度范圍內有效）

輸入電源

• 100-240 V 交流，47-63 Hz，1200 W
• 電源電壓波動允許范圍：±10%
• 過電壓類別：II 類

輸出電源

合規性

變壓器測試標準

外殼

• 堅固外殼，內置滾輪和手柄
• 用于存放導線和配件的背包式導線袋

內部 / 外部數據存儲

• 內部存儲容量：*多可存儲 10,000 組三相測試結果
• 數據傳輸：可通過 USB 2.0 驅動器傳輸

通信 / 控制軟件

• USB 接口，支持通過電腦控制，配有自定義圖形用戶界面（GUI）

觸摸屏

• 尺寸：25.6 厘米（10.1 英寸）
• 分辨率：1024×600
• 亮度：1000 尼特

打印機（可選）

• 類型：51 毫米（2 英寸）熱敏打印機
• 功能：可打印圖形用戶界面上顯示的所有測量數據

環境要求

• 工作溫度：-20°C 至 50°C（-4°F 至 122°F）
• 存儲溫度：-30°C 至 70°C（-22°F 至 158°F）
• 相對濕度：0-90%（無冷凝）
• 使用環境：室內和室外干燥場所
• *大海拔高度：2000 米
• 污染等級：2 級

變比測試（TTR）

• 變比測量方式
  • 三相升壓
  • 三相降壓
  • 單相升壓
  • 單相降壓
• 變比范圍及精度
  • 降壓勵磁
    • 25-100 V：0.8–1000 范圍內精度為 ±0.05%；1001–2000 范圍內精度為 ±0.10%；2001–15000 范圍內精度為 ±0.30%；15001–50000 范圍內精度為 ±0.60%
    • 1-24 V：0.8–1000 范圍內精度為 ±0.10%；1001–2000 范圍內精度為 ±0.20%；2001–15000 范圍內精度為 ±0.60%
  • 升壓測量
    • 25-250 V：0.8–200 范圍內精度為 ±0.05%（適用于大多數電力變壓器）
    • 1-24 V：0.8–200 范圍內精度為 ±0.10%
• 勵磁電流分辨率
  • 0.1 mA（測量范圍 0.1 mA – 100 mA）
  • 1.0 mA（測量范圍 101 mA – 11 A）
• 勵磁電流精度：±1% 讀數 ±0.1 mA
• 頻率精度：±1% 讀數 ±0.1 Hz
• 相位范圍：0 – 360°
• 相位精度：±0.05°
• *大輸出電壓：90 V 交流峰值（VACpk）
• 電壓精度
  • 典型值：±0.1% 讀數 ±0.1 mV
  • 保證值：±0.5% 讀數
  • 注：規定的精度僅用于外部驗證，不影響交流測試（變比測試、磁平衡測試、短路阻抗測試、頻率響應雜散損耗測試、損耗測試）的精度

TAU3 ADV、PRO、EXP 型真三相變壓器繞組分析儀

繞組電阻測試（WR）

• 電阻測量方式
  • 單相星形、三角形、曲折形
  • 兩相星形（帶中性線）
  • 三相星形（帶中性線）
  • 雙繞組勵磁
• 直流開路電壓：*高 100 V
• 直流測量

注：規定的精度僅用于外部驗證，不影響直流測試（繞組電阻測試）的精度

• 電流與電阻范圍（使用 9 米（30 英尺）導線時的典型值）

• 動態電阻
  • 測量方式：動態電壓、動態電流、動態電阻
  • 動態電阻速度：20 kHz

短路阻抗（SCI）與頻率響應雜散損耗（FRSL）

• 阻抗測量方式

• 阻抗測量范圍：0.1 Ω - 700 Ω
• 阻抗精度：±1% 讀數 ±0.10 mΩ
• 電抗測量范圍：0.1 Ω - 700 Ω
• 電抗精度：±1% 讀數 ±0.10 mΩ
• 電感精度：±1% 讀數 ±10 μH
• 功率因數范圍：0.1% – *
• 功率因數精度：±5% 讀數
• 交流電流精度：±0.2% 讀數 ±0.1 mA

效率測試（EFFICIENCY）

• 鐵芯損耗測量方式

• 電機電流測量（可選）
  • 供電電源：9 V 電池
  • 測量范圍：3.0 A/30 A
  • 頻率范圍：直流至 60 Hz
  • 分辨率：±50 mA / ±100 mA
  • 精度：±1% 讀數
• 溫度探頭測量（可選）
• 測量范圍：-20°C 至 110°C
• 精度：±1% 讀數 ±1.0°C
