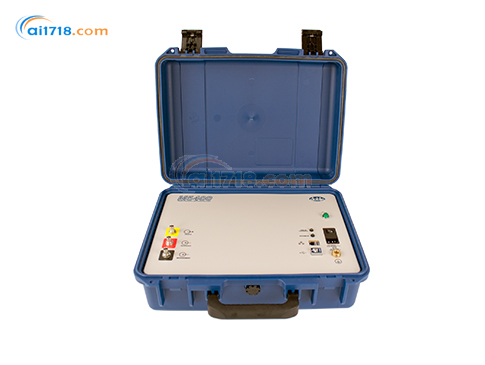

美國DOBLE(道波)　M5400變壓器繞組變形測試儀

型號：M5400變壓器繞組變形測試儀

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 M5400變壓器繞組變形測試儀由愛儀器儀表網代理，本產品使用頻率響應掃描分析偵測隱藏的變壓器故障（SFRA）?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

M5400變壓器繞組變形測試儀簡介：
?M5400 SFRA變壓器繞組變形測試儀使用頻率響應掃描分析偵測隱藏的變壓器故障（SFRA）
?系統故障，短路，老化，甚至輸送過程中的處理會損壞變壓器的機械結構。由于這些問題是不易察覺的，所以它們通常會被忽視和惡化，但是隨著時間的推移，這些問題將可能導致變壓器性能損失和失敗
?直到*近，您選擇處理這些關鍵問題的方法都是有限的。你可以忽視他們，并從好的方面設想?；蛘?，如果您懷疑有損壞，您可以拆卸變壓器以便作出昂貴的和費時的目視檢查。即使這樣也可能不會發現有損害
?這款m5400頻率響應掃描分析儀為您的質量控制和維修工具包增加了一個強有力的工具，讓您能夠“看到”變壓器的內部和偵查機械結構的核心和繞組的細微變化，且是在無需成本昂貴的拆卸情況下。這款m5400是市場上對電力變壓器的機械問題*有效的診斷工具
?這款m5400使用了頻率響應掃描分析，這是一種已經證明了的可以作出準確且可重復測量的技術。該儀器傳送信號到勵磁變壓器并測量分析返回的信號。通過分析比較結果與原始數據和其他結果（如從類似的原件）可讓您識別偏差，并確認內部機械問題，如：
核芯的運動
繞組變形和位移
核芯擱淺
部分繞組崩潰
箍折
夾緊結構損壞或松動
繞組短路輪流和開放

M5400變壓器繞組變形測試儀應用：
?檢查新的變壓器，以核實狀態
?提高您定期檢查計劃的質量
?糾正系統問題，如可以破壞變壓器的短路故障
?檢查損害，如變壓器經歷了機械應力或地震，閃電，或其他環境事件之后
?消除不必要的拆卸和昂貴的內部檢查
?這款m5400是和m5300一樣的，但沒有內置個人電腦，可視系統，和筆記型電腦鍵盤，所以需要一個外部的筆記電腦來進行操作

M5400變壓器繞組變形測試儀特點：
?寬的頻率范圍。提供從10 Hz至25兆赫;默認范圍的頻率響應測量（ 20赫茲至2兆赫），包括*重要的診斷領域：核芯和磁性物體;繞組運動和變形;互連（鉛抽頭變換器）
?高解析度。檢測在對數間隔時間間隔為1.2 ％與不斷激勵的水平和可以自動的規模的頻率響應。每次測量在動態范圍和精度的*高相結合提供整體的動態范圍80?/SPAN>1分貝的準確性
?可重復的測試。頻率響應的測量是高度可重復的，即使微妙的變化，可被診斷出來
?堅固性的和便攜式。堅固性的結構提供實驗室儀器的準確性，以及可以在嚴峻的野外條件下提供功能強大的測試

M5400變壓器繞組變形測試儀規格

參數	詳情
通道數	1
頻率范圍	10Hz - 25MHz
輸出電壓	50 歐姆負載下峰峰值 20V
輸出保護	短路保護
源阻抗	50 歐姆
校準間隔	3 年

測量通道

參數	詳情
通道數	2
采樣方式	同步
頻率范圍	10Hz - 25MHz
*大采樣率	50MS/s（百萬采樣點 / 秒）
輸入阻抗	50 歐姆
校準間隔	3 年

數據采集

參數	詳情
測試方法	掃頻法
電腦通信接口	以太網、USB / 串口
頻率范圍	10Hz - 25MHz
點數	默認 1000 點（擴展量程下*多 1800 點）
點間隔	1.2% 對數間隔
動態范圍	>90dB
重復性	±1dB（至 -80dB 范圍內）
中頻帶寬	< 工作頻率的 10%

數據顯示

參數	詳情
縮放方式	線性 / 對數
頻率范圍	10Hz - 25MHz（可在該范圍內自定義）
繪圖內容	頻率與幅度 / 相位的關系圖
分析功能	差值分析、子帶互相關分析

物理規格

參數	詳情
尺寸	18.2×13.4×6.7 英寸（約 46.2×34.0×17.0 厘米）
重量	13.1 磅（約 6.0 千克）
電源	100 - 240V 交流電源
工作溫度	0°C 至 50°C
存儲溫度	-25°C 至 +70°C
相對濕度	0% 至 95%（無冷凝）
