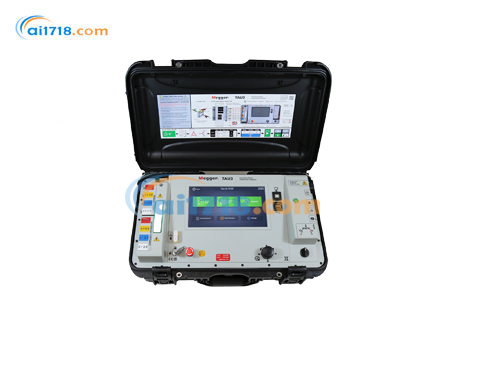

美國MEGGER TAU3-BASIC三相變壓器繞組分析儀由愛儀器儀表網代理，用全新的 TAU3 三相變壓器繞組分析儀，輕松完成變壓器機電測試。只需一次接線，即可進行極性驗證、變比測試、繞組電阻測試和消磁測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TAU3-BASIC三相變壓器繞組分析儀產品描述
使用全新的 TAU3 三相變壓器繞組分析儀，輕松完成變壓器機電測試。只需一次接線，即可進行極性驗證、變比測試、繞組電阻測試和消磁測試。通過彩色編碼導線和可伸縮夾具，以及與變壓器銘牌匹配的屏幕矢量圖進行引導，簡單易懂的設置確保一次*能得到正確結果 —— 只需點擊開始！

交直流輸出相結合，為當今緊張的工作安排帶來諸多好處：
無需更換導線，測試更快、更安全，有更多時間用于測試工作
每次測試（包括繞組電阻測試）前自動進行矢量確認，確保選擇了正確的變壓器矢量

TAU3-BASIC三相變壓器繞組分析儀標準功能
支持 Microsoft Excel 導出
支持 PowerDB 導入和導出
10.1 英寸高亮度觸摸屏
矢量查找、極性識別與驗證
變比測試（TTR），交流電壓高達 62.5V，精度 ±0.10%
勵磁電流測試
繞組電阻測試，直流電流高達 10A，電阻精度 ±0.2%
三相切換電源和測量，用于：
變比測試：電壓高達 62.5V，精度 ±0.10%
繞組電阻測試：電流高達 10A，精度 ±0.2%
自適應消磁
獨特的變壓器矢量驗證
在 - 20°C 至 50°C 范圍內保證精度
一次接線完成所有測試，節省時間并保護操作人員
獨立雙繞組磁化
自適應消磁
磁平衡測試
有載分接開關（OLTC）先合后分連續性測試
帶斷路器保護的 OLTC 控制
一鍵式 OLTC 交直流測試
內置可伸縮手柄和輪子
緊急停止按鈕
鑰匙鎖
安全聯鎖裝置
附加功能
動態電阻測量 *
繞組電阻干燥測試 *
繞組電阻熱運行測試 *
USB 打印機
安全*示燈
OLTC 電機電流監控 *
OLTC 振動監控 *
外部溫度探頭 *

TAU3-BASIC 通常能檢測出的問題
連接松動
匝間短路
導線斷裂
繞組變形
分接開關接觸問題
鐵芯問題

TAU3 設有診斷模式，操作人員可以聚焦于有問題的相，并通過獨特的測試來*定位和確認設備中存在問題的位置。

詳細描述
TAU3 設計用于測試所有電力變壓器、儀表變壓器（CT 和 PT/VT）以及配電變壓器。只需用戶*少的輸入，TAU3 采用專利申請中的升壓勵磁技術，提供所需的交直流電壓和電流，以獲得準確的結果。

一次爬梯和一次接線，減少在變壓器頂部花費的時間。連接到變壓器后，鑰匙鎖、安全聯鎖裝置和緊急停止按鈕確保測試安全地開始和停止。

防震電子設備安裝在一個緊湊、帶輪子且防水的外殼中，比其他多功能機電測試解決方案輕 / 小多達 50%。

矢量查找 / 極性識別
矢量查找功能通過在每次測試前進行矢量組發現和驗證，確保變壓器測試結果的可靠性。像曲折形這樣的繞組可能會被誤判為三角形繞組，因此操作人員需要驗證要測量的目標繞組。如果不這樣做，當系統電壓給變壓器通電時，可能會導致災難性后果。
變比測試（TTR）
當 TAU3 檢測到某一相存在問題時，診斷模式可以*定位傳統變比儀器無法檢測到的問題。
勵磁電流
勵磁電流測試包含在變比測試中，對于定位諸如磁芯平衡缺陷、磁芯結構問題、繞組移位、匝間絕緣故障或分接開關問題等非常有用。
相角偏差
相角偏差（不要與相移混淆）是高壓側與低壓側繞組同相矢量之間的相位關系。相角偏差表示鐵芯和繞組的質量，正常情況下應顯示非常低的值（<0.1°）。短路或部分短路的線匝和 / 或劣化或損壞的鐵芯可能導致相角偏差值發生顯著變化。
磁平衡
磁平衡用于評估繞組的健康狀況、鐵芯組件狀況以及變壓器內部的磁通分布。TAU3 能夠安全高效地進行這項測試，它是衡量變壓器與銘牌規格在電氣方面平衡程度的指標。
繞組電阻
借助 TAU3 的三相雙繞組直流輸出，可以高效地測試繞組電阻。100V 直流開路電壓能快速使變壓器鐵芯飽和，H 和 X 通道的獨立電流源為每個被測繞組提供穩定準確的測量。無需更換導線即可在各相之間切換 —— 選擇自動保存，TAU3 會完成所有工作。如果某一相超出限制，用戶界面會突出顯示有問題的相，并指導用戶完成結果驗證過程。
自動自適應消磁
自適應消磁可去除繞組電阻測試完成后殘留的剩磁。TAU3 在每次繞組電阻測試后自動進行消磁，避免保護設備發生 costly 的誤跳閘。
OLTC 先合后分連續性
在對多個 OLTC 抽頭進行繞組電阻測試時，先合后分測試會自動驗證分接開關連接的連續性。這種一級診斷模式對于確定何時適合進行動態電阻測量以進一步調查非常有用。
一鍵式 OLTC
使用一鍵式 OLTC 節省測試時間。用隨附的電纜連接到變壓器 OLTC，一鍵即可完成整個 OLTC 的測試。一鍵式 OLTC 適用于交直流測試，提供*高的測試效率。

軟件、結果保存和打印
TAU3 直觀的 10.1 英寸用戶界面減少了培訓時間。大型、易懂的按鈕指導操作，屏幕上的矢量圖確保變壓器銘牌與測試設置相匹配。導出時，結果按文件名分組，生成易于閱讀、發送電子郵件或導入到 PowerDB 中的 XLSX/PDF 報告。必要時，可選的 USB 打印機可以按需打印結果。

當您將 TAU3 連接到電腦時，不僅可以控制該設備，還會出現一個 USB 驅動器。用戶手冊、數據表和 TAU3 電腦應用程序安裝程序都可以在這個驅動器上找到，因此您隨時都能獲取必要的文檔和應用程序。
PowerDB 控制 *
如果您想提升報告水平，可以使用 PowerDB 來配置和執行測試。通過 PowerDB，您可以從所有 Megger 儀器生成一致的測試報告。
自定義應用程序控制
通過自定義應用程序控制，任何程序都可以通過 API 控制 TAU3。非常適合希望充分發揮其測試程序潛力的組織！訪問 API 需要簽訂保密協議。
動態電阻測量（DRM）*
動態電阻測量是有載分接開關的一種*診斷測試。通過單個電阻值以及振動和電機電流曲線，*定位有載分接開關中的問題。
熱運行 —— 內部溫度 *
繞組電阻冷卻測試是一種*診斷工具，用于確定繞組在從滿功率狀態移除后立即的*高溫度。
干燥 —— 內部溫度 *
變壓器在投入運行前可能需要進行干燥處理。這種干燥過程要求內部溫度在設定的時間內保持穩定。提供參考溫度和電阻，TAU3 會報告繞組的溫度。

通用導線組
三相通用導線組簡化了與任何變壓器的連接。耐用的開爾文夾可延伸至 3 英寸，用于連接任何尺寸的套管。導線跨度從 5 米（15 英尺）到 30 米（100 英尺）不等，確保對所有形狀和尺寸的變壓器都能進行安全連接和測試。一次爬梯連接所有導線，大大降低了墜落受傷的風險并縮短了測試時間。現有客戶能夠將 legacy 導線組與 TAU3 一起使用。詳見右側表格。

開爾文夾還可接受安全香蕉插頭，簡化了與 CT 端子排的連接。夾具上清晰顯示的電擊和電位標記，告知操作人員如何安全可靠地進行連接。

可與 TAU3-BASIC 和 TAU3-ADV 一起使用的 H 導線部件號
可與任何 TAU3 型號一起使用的 X 導線部件號
2008-001-XXX
2008-002-XXX
2008-004-XXX 2008-003-XXX
2008-005-XXX
2008-006-XXX
2008-007-XXX
2008-008-XXX
XXX 表示長度
彩色編碼導線，便于快速設置和驗證
護套 連接器 夾具
16A 導線 TAU3 BASIC、TAU3 ADV、TAU3 PRO、TAU3 EXP
TAS POTL
TASXISG TUS AVA

訂購信息

TAU3-BASIC三相變壓器繞組分析儀規格參數

在 - 20°C 至 + 50°C 范圍內有效

輸入電源

100-240V 交流，47-63Hz，1200W
±10% 電源電壓波動，過電壓類別 II

輸出功率

法規要求

安全

IEC 61010-1:2010 + AMD1:2016

電磁干擾 / 電磁兼容

IEC 61326-1:2012

環保要求

RoHS2 EN50581

振動 / 沖擊

MIL-STD-810G

防護等級

IP67（在運輸箱中）

變壓器測試標準

機箱

帶有內置輪子和手柄的堅固機箱
用于導線和配件的背包式導線袋

內部 / 外部數據存儲

內部可存儲多達 10,000 組三相測試結果
可通過 USB 2.0 驅動器傳輸

通信 / 控制軟件

用于電腦控制的 USB 接口，帶有自定義圖形用戶界面

觸摸屏（可選）

25.6 厘米 / 10.1 英寸
1024×600 分辨率
1000 尼特

打印機（可選）

51 毫米（2 英寸）熱敏打印機
打印圖形用戶界面上顯示的所有測量數據

環境條件

工作溫度

-20°C 至 50°C（-4°F 至 122°F）

存儲溫度

-30°C 至 70°C（-22°F 至 158°F）

相對濕度

0-90%，無冷凝

使用場所

室內和室外干燥位置

海拔高度

*高 2000 米

污染等級 2

變比測試（TTR）

變比測量方法

單相升壓、單相降壓

變比范圍和精度

降壓勵磁
25-48V
±0.10% 0.8–1000
±0.20% 1001–2000
±0.60% 2001–15000
±1% 15001–50000
1-24V
±0.10% 0.8–1000
±0.20% 1001–2000
±0.60% 2001–15000

勵磁電流分辨率

指定精度僅用于外部驗證，不影響交流測試（變比、磁平衡、SCI、FRSL 或損耗）的精度
本文信息如有更改，恕不另行通知

繞組電阻（WR）

電阻測量方法

單相星形、三角形、曲折形
雙繞組勵磁

直流開路電壓

高達 50V

直流測量電壓

高達 50V

電阻精度

±0.2% 讀數，±1μΩ

電阻分辨率

5 位數字

直流電壓精度

典型：±0.05% 讀數，±0.1mV；保證：±0.5% 讀數，±0.1mV

直流電流精度

典型：±0.05% 讀數，±0.1mA；保證：±0.5% 讀數，±0.1mA

指定精度僅用于外部驗證，不影響直流測試（繞組電阻）的精度。

電流和電阻范圍（使用 9 米（30 英尺）導線時的典型值）

動態電阻測量方法 *

動態電壓、動態電流、動態電阻

動態電阻速度 *

20kHz

電機電流測量（可選）

9V 電池供電

溫度探頭測量（可選）
