電纜故障定位儀使用全攻略：快速精準定位電纜斷點的專業技巧

來源：愛儀器儀表網發布時間：25-07-04 11:31 作者：陸翠翠瀏覽次數：42 分類：技術文章

北京康高特儀器設備導讀：電纜故障定位儀作為電力系統和通信網絡維護的關鍵設備，能夠高效診斷線路中的斷點、短路等故障問題。本文將詳細介紹如何正確操作電纜故障定位儀，幫助技術人員快速鎖定故障位置，大幅提升搶修效率。

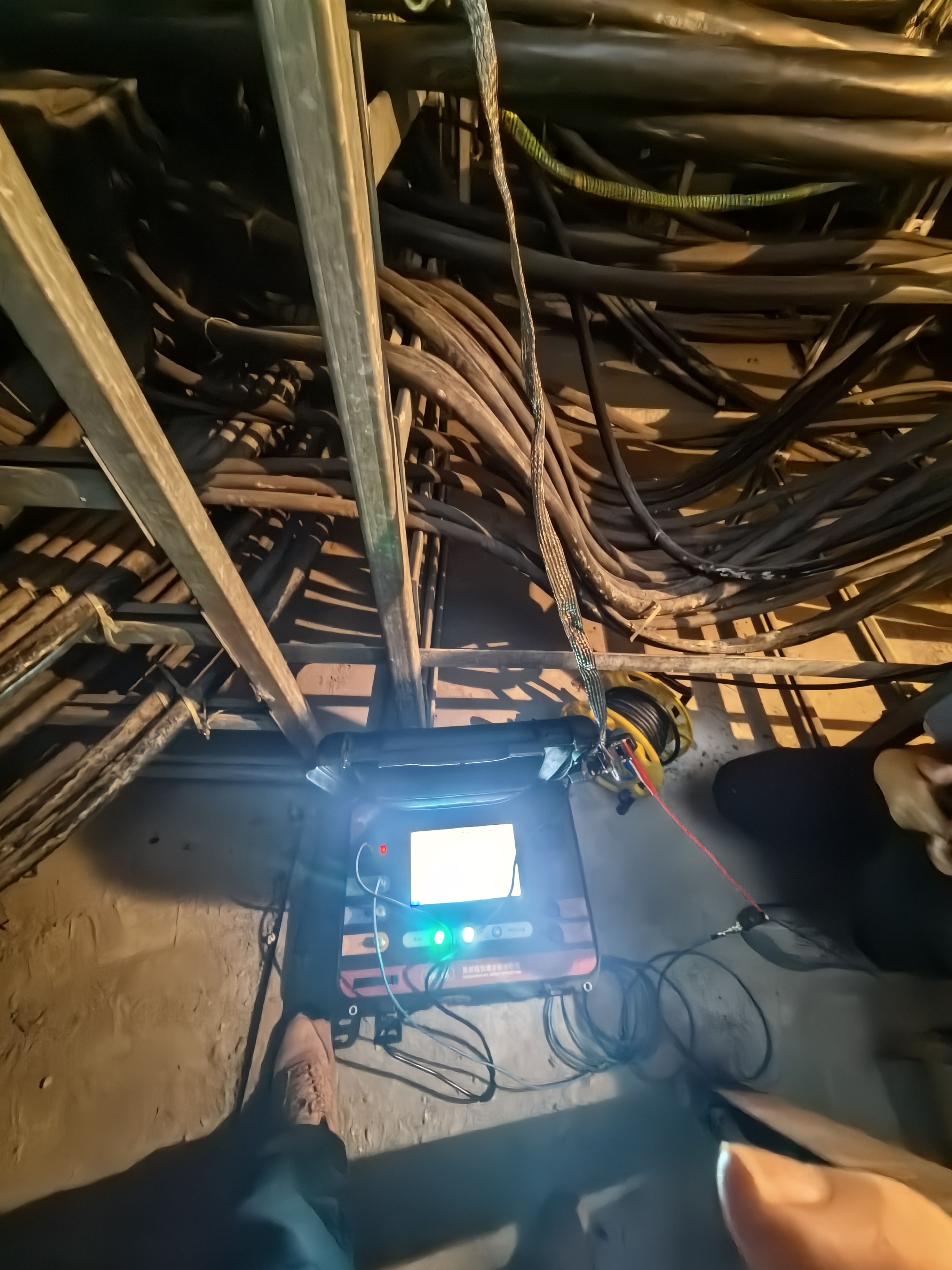

電纜故障缺陷定位儀

一、操作前的必要準備
安全確認：必須確保待測電纜完全斷電，使用驗電器或萬用表進行雙重驗證
環境檢查：作業區域應保持干燥，避免雨天操作，必要時設置*示標志
設備校驗：檢查定位儀電量，測試連接線導通性，確保各接口接觸良好

二、標準化操作流程
1. 設備連接階段
將發射器輸出端牢固連接至電纜導體
對于屏蔽電纜，必須做好屏蔽層接地處理
根據電纜類型（電力/通信）和故障性質選擇對應檢測模式

2. 參數配置要點
準確輸入電纜材質（銅/鋁）、截面積等關鍵參數
對未知長度電纜，建議先采用"自動掃描"功能獲取基準數據
設置合適的信號增益，確保信噪比達到*佳狀態

3. 現場探測技巧
保持接收器與電纜走向平行移動，速度控制在0.5米/秒
重點關注信號強度突變區域，配合波形顯示進行交叉驗證
在復雜環境中，可切換至音頻模式通過音調變化輔助判斷

4. *定位方法
對疑似故障點采用"三點定位法"（前、中、后）反復確認
配合測距功能將誤差控制在±0.3米以內
使用標記帶明確標注故障區段

三、操作建議
對于長距離電纜（超過500米），建議采用分段檢測策略
遇到信號干擾時，可嘗試調整工作頻率或改用差分測量模式
定期使用標準測試線對設備進行校準（建議每月一次）
建立檢測日志，記錄每次測量的環境參數和儀器設置

掌握這些技巧后，使用電纜故障定位儀查找斷點的效率可提升60%以上。正確規范的操作不僅能縮短故障排查時間，更能避免誤判導致的二次開挖損失，是每個線路維護人員必備的技能。建議在實際工作中不斷積累經驗，逐步提升故障診斷的準確率。
