UR-15電纜寬頻阻抗譜缺陷定位儀對220kV輸電電纜實現精準缺陷定位！

來源：愛儀器儀表網 發布時間：24-06-25 10:51 作者：陸翠翠瀏覽次數：157 分類：技術文章

北京康高特儀器設備導讀：UR-15電纜寬頻阻抗譜缺陷定位儀是康高特走自主研發之路以來潛心研制的又一款儀器?？梢葬槍Φ蛪号潆婋娎|、無鎧電纜、輸電電纜、低壓直流電纜等多種不同類型電纜進行缺陷定位，包括浸水、高阻、機械損傷、局部老化、斷路、短路等。

在測試過程中，儀器會向被測電纜注入高頻正弦交流電壓信號，這些信號在電纜中傳播時，會與非均勻介質相互作用，產生反射電壓。通過應用時頻轉換算法，可以對這些反射電壓的頻率和幅值進行處理，從而獲取電纜各個區域的波阻抗特征。智能定位輔助功能能夠直觀地指示用戶電纜中缺陷的具體位置和嚴重程度，為故障排查和維護提供重要參考。

UR-15

案例

? 某220kV輸電電纜 ?

2024年6月13日，康高特工程師攜自研產品UR-15電纜寬頻阻抗譜缺陷定位儀赴某省對220kV輸電電纜進行了寬頻波阻抗試驗，被測電纜全長255米。

UR-15 220KV測試

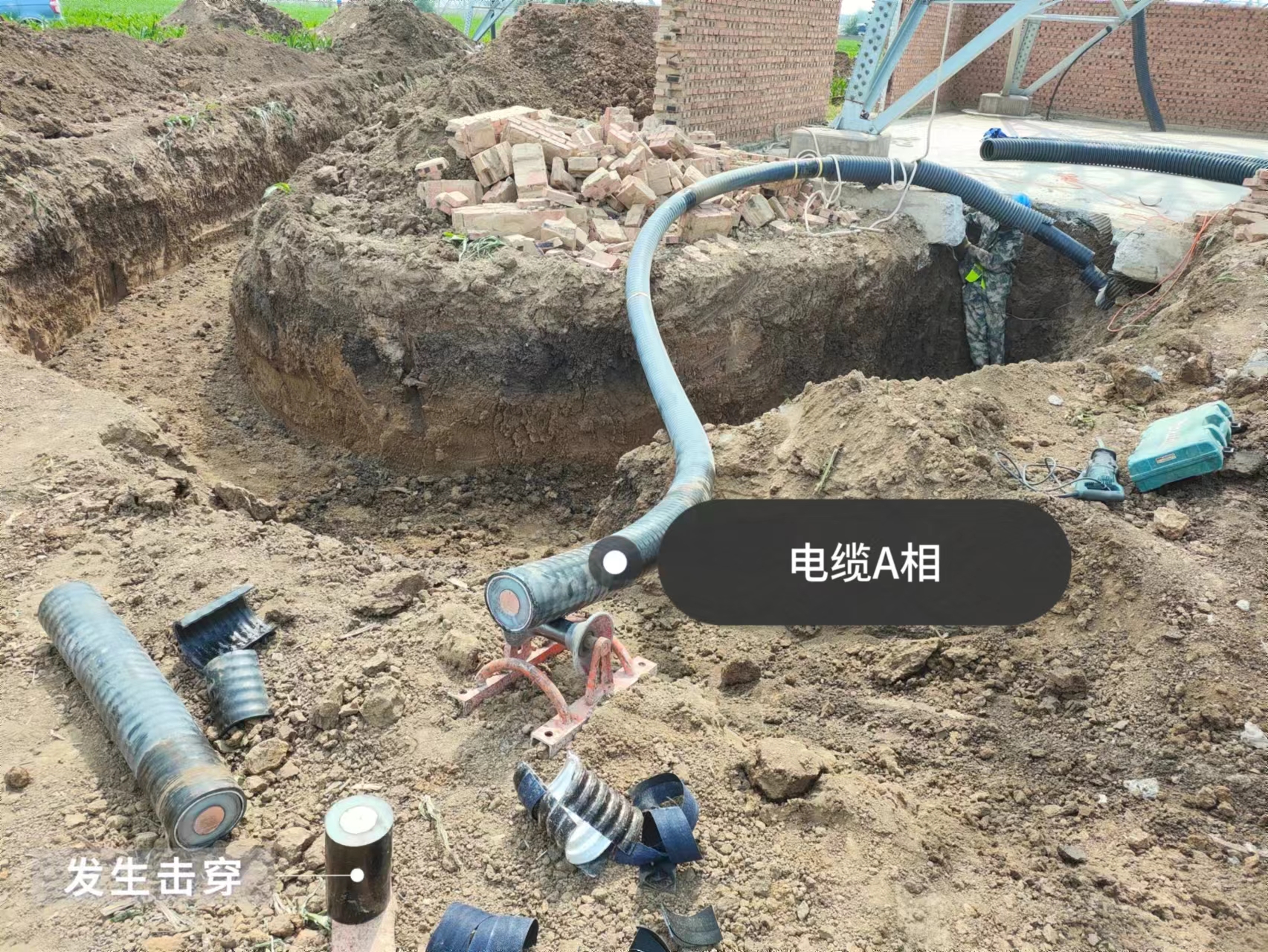

此前，該電纜A相發生擊穿，現場已完成相關解體工作。工程師使用UR-15對電纜B相、C相的主絕緣和護套情況進行測試。此次測量采用的頻率范圍是9kHz-1GHz，動態范圍-115dB，掃頻點數50000點。

測試結果分析如下：
B相、C相主絕緣通過脈沖響應、脈沖幅值和階躍響應綜合評估狀態良好。

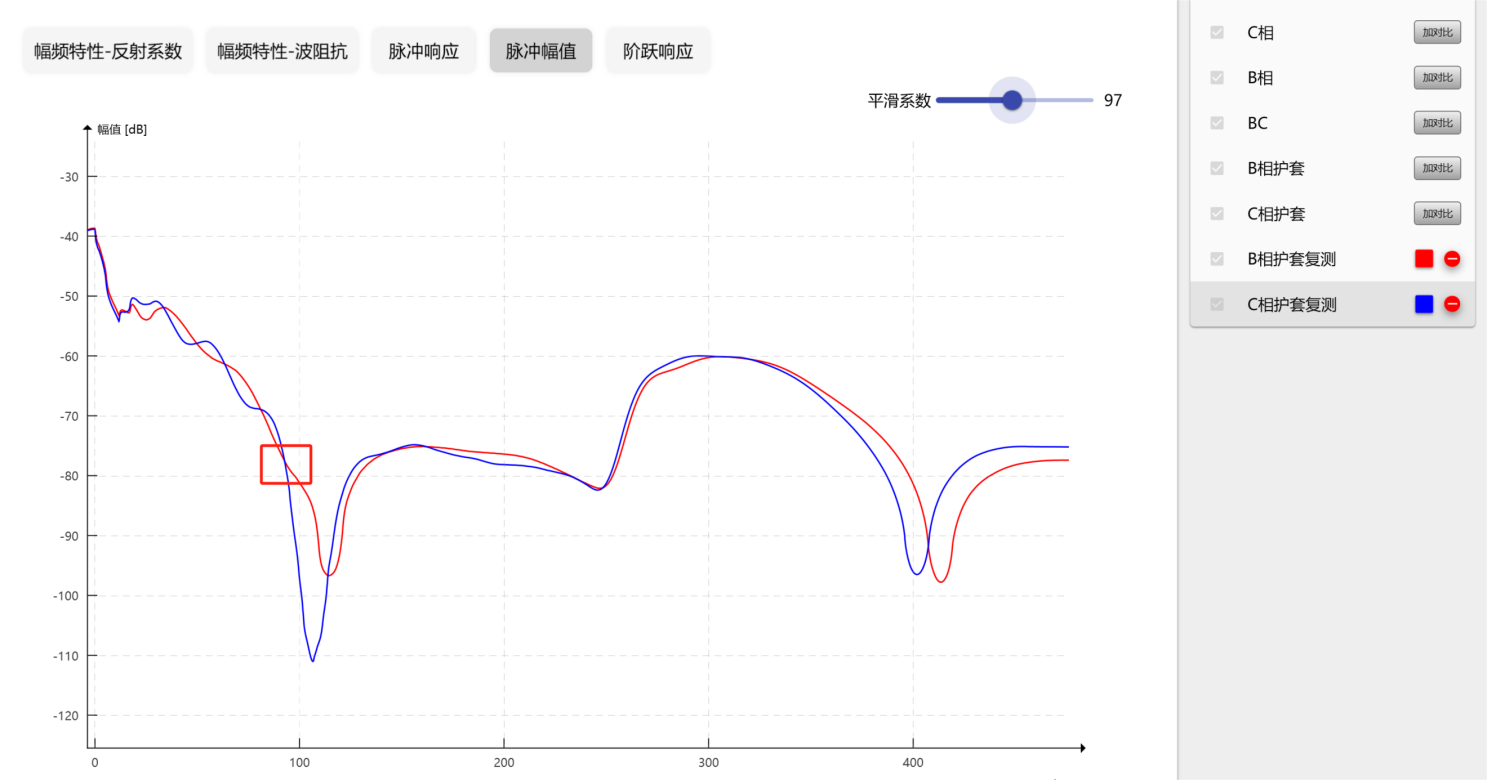

B相外護套在90m處有有明顯的阻抗階躍，首端接線產生的震蕩通過提高平滑系數是可以消除掉的，缺陷的特征平滑系數不會消除，且B相長度比C相長，判斷有局部特性變化（比如熱老化或浸水）。

UR-15

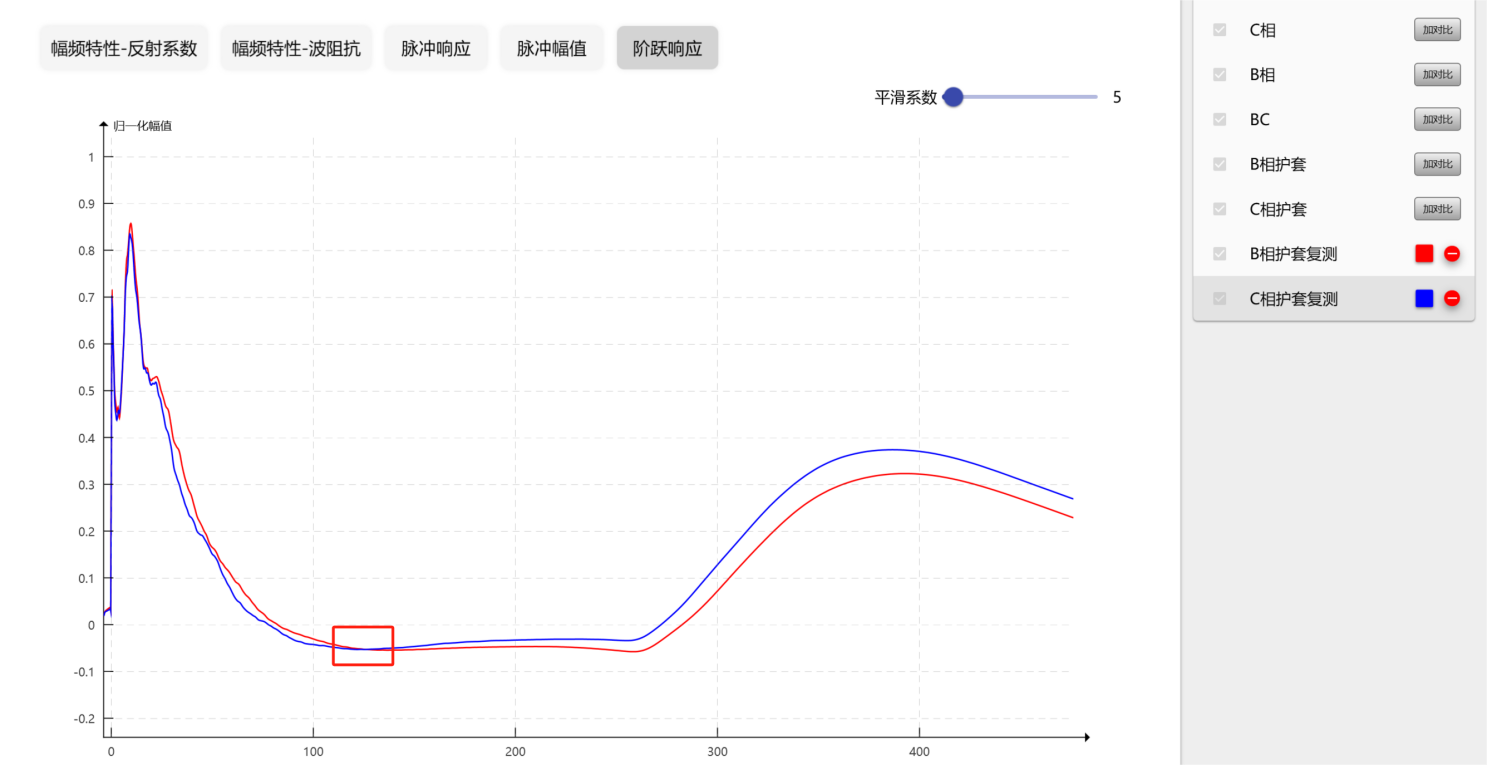

由于首段接線不良好出現了整體偏移，將B相上移判斷兩項阻抗在95米左右位置發生分離。

由于該220kv電纜端子過高不具備登高測試的實驗條件，實際測試現場分別從線芯端子、屏蔽層和接地端通過銅線（15m左右）引下來進行測試，所以實際測試距離需要減去引線長度，*終測算出B相外護套缺陷距離為85.43米。

測試結論：
★后經工作人員實際開挖驗證，確認電纜B相85米處出現外護套輕微破損。
