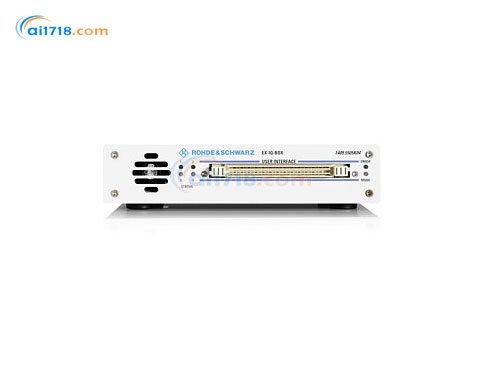

德國R&S(羅德與施瓦茨)　EX-IQ-Box數字信號接口模塊

型號：EX-IQ-Box數字信號接口模塊

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量儀器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) EX-IQ-Box數字信號接口模塊由愛儀器儀表網代理，本產品是一個數字接口模塊，用來為羅德與施瓦茨的信號發生器、信號分析儀和通信測試儀提供靈活的數字基帶輸入或輸出。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

?R&S?EX-IQ-Box是一個數字接口模塊，用來為羅德與施瓦茨的信號發生器、信號分析儀和通信測試儀提供靈活的數字基帶輸入或輸出
?該儀器主要用來將羅德與施瓦茨儀器的數字I/Q信號轉換成用戶自定義或標準的信號格式或反之
?對于用戶自定義協議的應用，R&S?EX-IQ-Box可以向被測設備串行或并行傳輸Ｉ/Ｑ信號，包括可變時鐘模式、各種數據速率和不同的邏輯信號電平。被測設備的連接方式簡單，通過直接插入R&S?EX-IQ-Box的適配器卡（＝連接卡）實現
?對于標準協議應用，R&S?EX-IQ-Box不僅提供I/Q數據，而且提供相關標準的控制信息。通過配備相關選件， R&S?EX-IQ-Box支持標準協議CPRI?(公共數據包無線電接口）以及 DigRFSM，以定義I/Q傳輸和基帶與RF模塊間控制數據的綜合接口
?參數可以方便地通過R&S?DigIConf 數字接口配置軟件設置
?當配備R&S?EX-IQ-Box時，羅德與施瓦茨矢量信號發生器可提供數字收發信機和其他部件測試所需的真實數字基帶信號。因此，它能夠覆蓋所有常見的*新技術標準，例如LTE、WiMAX?、3GPP（包括HSPA）和自定義信號和效果，如衰落、加性高斯白噪聲或Ｉ/Q不理想特性
?R&S?EX-IQ-Box 配上羅德與施瓦茨信號分析儀，能夠可靠地對數字基帶部件進行分析。作為羅德與施瓦茨通信測試儀的附件，R&S?EX-IQ-Box可作為信號生成和信號評估的多用途數字基帶接口

產品特點：

?將數字I/O信號轉換成被測設備信號或者將被測設備信號轉換成數字I/O信號
?靈活的用戶自定義數字I/O接口設置
?包括兩塊連接被測設備的連接卡（單端式、差分式連接器）
?通過附帶的 R&S?DigIConf軟件輕松進行接口配置
?R&S?DigIConf中的瞬時記錄儀可對生成的數字信號進行可視化控制
?選件支持"數字接口協議CPRI?"(R&S?EX-IQ-Box，model .04）
?選件支持DigRFSM

產品特性：

基本特性
?可供羅德與施瓦茨信號發生器、分析儀和通信測試儀使用的雙向數字 I/Q接口
符合標準的數字基帶信號
生成所有重要的*新技術標準的測量所需的信號，例如EUTRA/LTE、3GPP FDD、HSPA、WiMAX?、GSM/EDGE等等。（需同時使用R&S?SMW200A或R&S?SMBV100A）
多用途信號處理功能，包括加性高斯白噪聲生成和I/ Q不理想特性（需同時使用R&S?SMW200A或R&S?SMBV100A）
衰落模擬（需同時使用R&S?SMW200A）
簡單、靈活的將數字基帶信號轉換成模擬中頻或射頻信號（需同時使用R&S?SMU200A、R&S?SMBV100A或R&S?AMU200A）
對所有重要的現代標準的數字基帶信號進行矢量信號分析，例如EUTRA/LTE、3GPP FDD、HSPA、WiMAX?、GSM/EDGE等等。（需同時使用R&S?FSW、R&S?FSQ、R&S?FSG、R&S?FSV或R&S?FSVR）
*新測試解決方案——用于數字基帶接口的寬頻帶無線電通信測試（需同時使用R&S?CMW500）
?可變信號接口
LVTTL、CMOS 和 LVDS 邏輯標準
包括兩塊連接被測設備的連接卡（單端式、差分式連接器）
?通過隨帶的R&S?DiglConf軟件輕松進行接口配置（*于R&S?EX-IQ-Box 1409.5505K04)
?面向未來型設計，允許通過增加連接卡使測量的覆蓋面達到標準的和用戶自定義的接口協議。

用戶自定義數字接口協議

?靈活的數據格式
*大數據率100MHz，(200MHz,與羅德與施瓦茨儀器配合可進行重采樣)
I和Q的位數可以在4至18位內改變(R&S?EX-IQ-Box 1409.5505K04)
并行和串行傳輸格式
SDR和DDR數據率
非交織、I/Q、 Q/I交織格式
可選擇數位順序和字對齊
采用補碼和二進制位移兩種表示方式
I和Q數據取反
正、負邏輯 ? 靈活地生成時鐘信號
并行格式的*大時鐘頻率為100MHz，串行格式的*大時鐘頻率為400MHz
內部和外部時鐘參考
可選擇時鐘相位(90° 步進值)和偏移(±5 ns)

數字接口協議DigRFSM

(需要R&S?EXBOX-B81和R&S?EXBOX-K13/-K15選件)
?利用選件R&S?EXBOX-K13/-K15可以進行DigRFSM3G/v4 RFICs測試
?通過可配置腳本實現硬件和測試案例的靈活配置
?硬件調度程序時間分辨率為6.4 ns
?可以產生PN16和正弦信號作為物理層DigRFSM信號
?接口（DigRFSM v4）測試和有效載荷測試
?DigRFSM專用連接卡 (R&S?EXBOX-B81選件)，用于連接DUT
支持DigRFSM 3G和DigRFSMv4 信號
時鐘頻率為19.2/26/38.4/52 MHz
GPIO和GPIO分組信號，以及SPI, I2C和RFFE總線，用于與外部設備通信
四個I/O BNC接口，功能靈活（例如觸發、標記等）
?帶有R&S?EXBOX-K90選件，可以直接重播來自R&S?EX-IQ-Box波形存儲器（64MSample）的波形文件
?帶有R&S?EXBOX-K91選件，可以同時重播多達4個波形
?記錄存儲器(R&S?EXBOX-K94選件)可以捕獲來自DigRFSM 鏈接的I/Q數據
?支持 R&S?WinIQSIM2?波形生成軟件
1 DigRFSM v4 RFIC 測試選件R&S?EXBOX-K15將在下一個版本R&S?DigiConf中可用

數字接口協議CPRI?

（需使用R&S?EXBOX-B85和 R&S?EXBOX-K10/K11選件，*R&S?EX-IQ-Box 1409.5505K04)
?使用R&S?EXBOX-K10選件可測試 CPRI?無線電設備（RE）
?使用R&S?EXBOX-K11選件可測試 CPRI ?無線電設備控制（REC）
?3GPP FDD (包括 HSDPA, HSUPA, HSPA+)、LTE、WiMAX 和 CDMA2000及用戶自定義配置的預定義接口設置
?線路比特速率為1228.8 Mbit/s (=2x), 2457.6 Mbit/s (=4x) ,3072.0 Mbit/s (=5x),4815.2 Mbit/s (= 8 ×),6144.0 Mbit/s (= 10 ×) and 9830.4 Mbit/s (= 16 ×)
?上行鏈路、下行鏈路和全雙工運行方式
?靈活的或組合的天線多載波(AxC)分配
?天線多載波（AxC)分組
?廠商專用數據
?支持HDLC（上級數據鏈路控制）
?控制和管理 (C&M): “快速 C&M” (通過以太網實時管理) 和“慢速C&M” (通過HDLC實時管理)
?通過R&S?DigIConf軟件輕松進行接口配置
?CPRI? 專用連接卡，用于對接DUT R&S?EXBOX-B85
支持光纖鏈路使用的標準小型可插拔（SFP）模塊
另有SMA連接器，用于同步監控 CPRI?輸出或者提供Rx輸入信號
?在R&S?EXBOX-K90選件的配合下，通過R&S?EX-IQ-Box波形存儲器(64 Msample)可直接進行波形回放
?利用 R&S?EXBOX-K91選件可進行多波形回放，可同步輸出４個波形
?記錄存儲器(512 Mbyte)可捕捉通過 CPRI?鏈路接收的Ｉ/Q數據（R&S?EXBOX-K94 選件）
?支持R&S?WinIQSIM2?波形創建軟件
