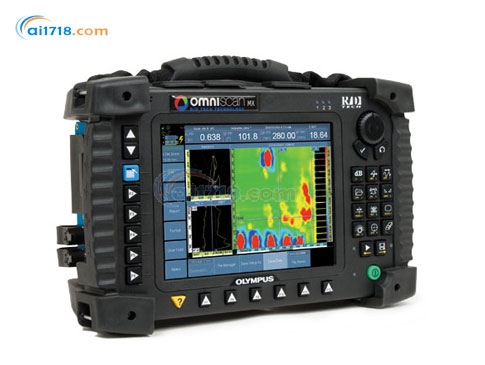

日本OLYMPUS（奧林巴斯）　OmniScan MX ECA渦流陣列探傷儀

型號：OmniScan MX ECA渦流陣列探傷儀

品牌：日本OLYMPUS（奧林巴斯）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本OLYMPUS（奧林巴斯）

“將社會價值引入公司內部”這個是奧林巴斯企業的管理哲學。作為一名社會的成員，奧林巴斯在處理與個體關系中扮演著重要的作用。因此，奧林巴斯采納了將社會價值引入公司內部，接受社會價值觀作為其商業思想的重要組成部分。自從那時，奧林巴斯明確了自己的位置，主要是一個相機生產商和發達的胃內照相...[查看更多]

瀏覽過此產品的用戶最終購買了

Nortec 500系列渦流探傷儀

美國OLYMPUS（奧林巴斯）OmniScan MX ECA渦流陣列探傷儀由愛儀器儀表網代理，本產品用于進行渦流陣列檢測。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?用于進行渦流陣列檢測
?其檢測配置支持32個傳感器線圈（使用外置多路轉換器可支持64個線圈），其工作模式可為橋式或發送接收式
?工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項
?渦流陣列技術（ECA）以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈，并解讀來自這些感應線圈的信號。通過使用多路技術采集數據，可避免不同線圈之間的互感
?OmniScan? ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈（使用外部多路器可支持的感應線圈多達64個）
?C掃描視圖中的數據采集，可快速有效地檢測缺陷
?分析模式下的數據選擇，可在阻抗圖和帶狀圖中瀏覽信號
?波幅、相位和位置測量
?可調彩色調色板
?大尺寸阻抗平面圖和帶狀視圖，與常規單通道ECT探頭檢測相適應
?一組中的所有通道可被同時校準，每個通道各有自己的增益和旋轉
?波幅和相位可以根據不同的參考缺陷設定
?3個報*輸出可將指示燈、蜂鳴器和TTL輸出組合到一起
?可以在阻抗圖中定義不同的報*區形狀（扇形、長方形、環形等）
?探頭被連接后，C掃描參數和多路器的順序即可被自動設置
?頻率范圍保護可避免損壞探頭
?分析模式下的求差工具，該功能可去除在相鄰通道間的提離變化
?實時數據插值可以改進缺陷的空間顯示
?使用兩個頻率，可生成一個MIX信號，以去除干擾信號（如：提離、緊固件信號等）
?數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例：在搭接處邊緣檢測出裂紋，因為該處厚度出現急劇的變化。經濾波的數據可以改進檢測效果，特別是對小裂紋而言

產品特點：
?檢測時間大幅度降低
?單次掃查覆蓋更大檢測區域
?減小了機械和自動掃查系統的復雜性
?提供檢測區域實時圖像，便于數據的判讀
?極好地適用于對那些具有復雜幾何形狀的部件的檢測
?改進了檢測的可靠性和檢出率（POD）
?渦流陣列探頭，Olympus NDT制造的R/D Tech? ECA探頭可適用于廣泛的應用領域
?根據缺陷的不同類型或者被測工件的形狀，可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷，以及多層結構中如裂紋及腐蝕等近表面的缺陷

渦流模塊的技術規格
外型尺寸（寬 x 高 x 厚）	244毫米 x 182毫米 x 57毫米（9.6英寸 x 7.1英寸 x 2.1英寸）
重量	1.2公斤（2.6磅）
接口	1個OmniScan?渦流陣列探頭接口 1個19針Fischer?渦流探頭接口 1個BNC接口
通道數量	32個通道，帶內置多路轉換器 64個通道，帶外置多路轉換器
探頭識別	自動探頭識別和設置
發生器
發生器數量	1個（帶內置電子參考）
*大電壓	12 Vp-p，10 Ω
工作頻率	20 Hz～6 MHz
帶寬	8 Hz～5 kHz（單線圈中）。同時隙成反比例關系，并通過儀器在多路模式下設定。
接收器
接收器數量	1個～4個
*大輸入信號	1 Vp-p
增益	28 dB～68 dB
內置多路轉換器
發生器數量	32個（８個時隙時，4個發生器同時工作；使用外部多路轉換器時，多達64個）
*大電壓	12 Vp-p，50 Ω
接收器數量	4個差分接收器（每個8時隙）
*大輸入信號	1 Vp-p
數據采集
數字化頻率	40 MHz
采集速率	1 Hz～15 kHz（單線圈中）。速率可由儀器處理能力限制，或通過多路激發模式的延遲設定所限制。
Ａ/D分辨率	16比特
數據處理
相位旋轉	0°～360°，步距為0.1°
濾波	FIR低通、FIR高通、FIR帶通、FIR帶阻（截止頻率可調）、中值濾波器（在2點～200點之間變化）、平均濾波器（在2點～200點之間變化）
通道處理	混合
數據存儲
*大文件容量	取決于內部閃存空間：180 MB（或者300 MB，可選）
數據同步
按內部時鐘	1 Hz～15 kHz（單線圈）
外部步速	有
按編碼器	單軸或雙軸
報*器
報*器數量	3個
報*區域形狀	扇形、倒置扇形、框形、倒置框形和環形
輸出類型	視頻、音頻以及TTL信號
模擬輸出	1個（X或Y）
