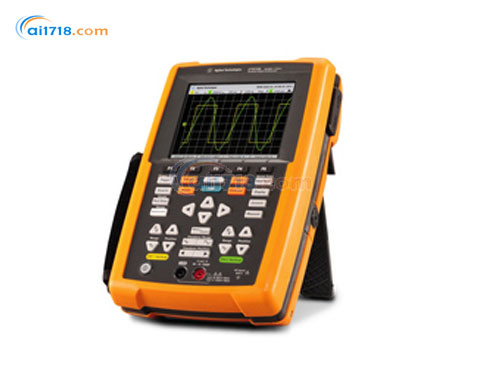

美國AGILENT(安捷倫)　U1620A 手持式示波器

型號：U1620A 手持式示波器

品牌：美國AGILENT(安捷倫)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國AGILENT(安捷倫)

安捷倫科技公司(NYSE: A)是由美國惠普公司戰略重組分立而成的一家高科技跨國公司，是全球領先的測量公司。1999年11月18日，安捷倫科技以代碼“A”在紐約股票交易所掛牌上市。安捷倫科技公司總部設在美國加州的帕羅阿托市(Palo Alto)。安捷倫科技憑借其中心實驗室的強...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Agilent（安捷倫） U1620A 手持式示波器由愛儀器儀表網代理，本產品是*全能的手持式示波器。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：

? 該系列示波器皆在滿足各類安裝和維護應用的便攜性要求，可以清晰地顯示波形，輕松地進行波形分析，并快速隔離信號毛刺

? 高性能特性加上一個堅固難用的機殼，它可以幫助您再移動中輕松進行故障診斷

? 雙通道 20 MHz 和 40 MHz 示波器，具有內置數字萬用表和記錄儀功能

產品特點：

? 通道間隔離可進行高功率信號故障診斷

? 以三種模式（室內、室外、夜視）在任何光照條件下進行調試

? 高分辨率、寬視角、快速更新速率、5.7 英寸 TFT LCD 顯示屏

? 10 個可選的本地化用戶界面

? IP 41 進入保護

? 全功能數字萬用表功能

? 內置記錄儀功能

? 200 MHz

? 帶寬高達 2Gsa/s

? 高達 2Mpts 記錄長度

? 雙波形縮放

	U1610A			U1620A
技術指標
垂直系統
帶寬(-3dB)1	100 MHz			200 MHz
直流垂直增益精度1	全量程的±4%
	全量程等于8格
雙光標精度1	±｛直流垂直增益精度+0.4%全量程(~1*低有效位(LSB))｝
	±｛4%全量程±0.4%全量程(~1 LSB)｝
特征
采集
*大采樣率	1GSa/s交叉，每通道500MSa/s			2GSa/s交叉，每通道1GSa/s
*大波形存儲器深度	120Kpts/通道(交叉)， 60Kpts/通道(無交叉)			2Mpts/通道(交叉)， 1Mpts/通道(無交叉)
垂直分辨率	8位
峰值檢測	>10ns			>5ns
平均值	可在2至8192之間選擇，以2的指數冪為增量
濾波器	10kHz和20MHz帶寬限制器
內插	(Sin x)/x
垂直系統
模擬通道	通道1和通道2同時采集
計算得出的上升時間	3.20ns(典型值)			1.75ns(典型值)
垂直標度	2mV/格至50V/格
*多輸入	CAT III 600V(使用10：1探頭)
	CAT III 300V(直接)
偏置(位置)范圍	±4格
動態范圍	±8格
輸入阻值	1MΩ±1%≈22pF±3Pf
耦合	直流、交流
帶寬限制	10kHz和20MHz(可選)
通道間隔離(通道采用相同的伏特/格設置)	CAT III 600V
探頭	U1560-60002 1∶1無源探頭
	U1560-60002 10∶1無源探頭
	U1560-60002 100∶1無源探頭
探頭衰減因數	1x，10x，100x
探頭補償輸出	5Vpp，1kHz
噪聲峰峰值(典型值)	全量程的3%或5mVpp，取兩者中的較大值
直流垂直偏置(位置)精度	±0.1格±2mV±1.6%偏置值
單一光標精度	±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~?*低有效位(LSB))｝
	±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~?LSB)｝
水平系統
量程	5ns/格~50s/格			2ns/格~50s/格
分辨率	100ps(5ns/格時)			40ps(2ns/格時)
時基精度	25ppm
參考位置	左，中，右
時延范圍(預觸發)	1屏幕寬度或120μs(取兩者中的較小值)			1屏幕寬度或1ms(取兩者中的較小值)
時延范圍(后觸發)	50ms~500s			20ms~500s
時延分辨率	100ps(5ns/格時)			40ps(2ns/格時)
時延測量精度	相同通道：±0.0025%讀數±0.17%屏幕寬度±60ps
	通道間：±0.0025%讀數±0.17%屏幕寬度±120ps
模式	主模式、縮放、XY、滾動
水平平移和縮放	雙窗口縮放
特征(續)
觸發系統
信號源	通道1、通道2、外部通道
模式	普通模式、單一模式、自動模式
類型	邊沿、毛刺、TV、第N個邊沿、CAN、LIN
自動定標	找到或顯示活動中的通道，在編號*高的通道上設置邊沿觸發類型，在示波器通道上設置垂直靈敏度 , 時基顯示為~2 個周期
	要求小電壓>10mVpp,0.5%占空比 ,低頻率>50Hz
釋抑時間	60ns～10s
量程	距中心屏幕±6格
靈敏度	≥10mV格:0.5格
	<10mV/格:大于1格或5mV
觸發電平精度	±0.6格
耦合模式	交流 (~10 Hz)、直流、低頻抑制 (~35 kHz)、高頻抑制 (~35 kHz)
外部觸發
·輸入阻抗	1MΩ≈10pF
·*大輸入	CAT III 300V
·量程	直流耦合:觸發電平±5V
·帶寬	100kHz
測量
自動測量	時延/占空比(+/–)、下降/上升時間、頻率、周期、相移、T 大值、T 小值、寬度(+/–)、幅度、平均值、基線、波峰、周期平均值、大、小、過沖、峰峰值、前沖/標準偏差、頂部、Vrms(交流/直流)、有功功率/視在功率/無功功率、功率因數
波形數學函數	CH1+CH2,CH1–CH2,CH2–CH1,CH1×CH2,CH1/CH2,CH2/CH1,d/dt(CH1),d/dt (CH2),∫(CH1)dt,∫(CH2)dt,FFT
光標	△V:光標之間的電壓差
	△V:光標之間的時間差
FFT點	1024
FFT窗口	矩形、Hamming、Hanning、Blackman-Harris、平頂
顯示系統
顯示屏	5.7英寸TFTLCDVGA彩色顯示屏(具備戶外可讀性)
分辨率	VGA(屏幕區域):640垂直點乘以480水平點
控制	打開/關閉矢量、打開/關閉sin x/x插入、打開/關閉無限余輝、背光強度、配色方案、清除顯示
實時時鐘	日期和時間(可調)
語言	10種語言(可選)
內置幫助系統	按下[Help]按鈕即可顯示快速功能幫助
存儲系統
保存/調用(非易失性存儲器)	可在內部保存和調用10種設置和波形
存儲模式	USB2.0全速主機端口
	數據格式:.csv
I/O	USB2.0全速主機,USB2.0全速客戶端
打印機兼容性2	PCL噴墨打印機、PCL激光打印機
*大讀數速率	10,000個計數，提供自動極性指標
電壓	CAT II 1000V或CAT III 600V
功能	量程	分辨率	精度		輸入阻抗(標稱值)	測試電流
DCV	1000.0mV	0.1mV	0.09%+5		11.11MΩ
	10.000V	0.001V	0.09%+2		10.10MΩ
	100.00V	0.01V			10.01MΩ
	1000.0V2
