德國R&S(羅德與施瓦茨)　RTO-B1示波器選件

型號：RTO-B1示波器選件

品牌：德國R&S(羅德與施瓦茨)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國R&S(羅德與施瓦茨)

1933年成立的羅德與施瓦茨公司(R&S公司) ，七十多年來，在測試與測量、信息技術和通信領域，一直雄踞技術前沿。是歐洲極大的電子測量?jī)x器生產廠商和專業無線通信、廣播、信息技術安全技術的領導廠商，以創新、精確和品質享譽世界。我們的業務遍及全球70多個國家。R&S公司總部位于德國，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國R&S(羅德與施瓦茨) RTO-B1示波器選件由愛儀器儀表網代理，本產品可將R&S®RTO示波器升級為快速、*、使用方便的混合信號示波器（MSO）。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：

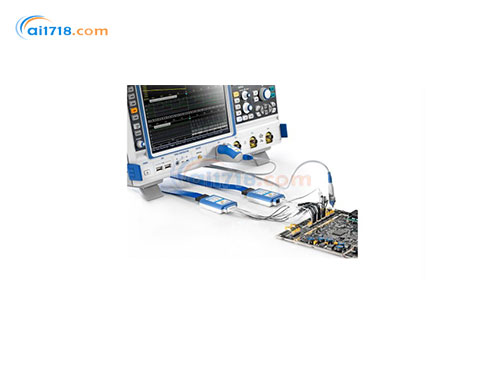

?R&S®RTO-B1 MSO 選件可將R&S®RTO示波器升級為快速、*、使用方便的混合信號示波器（MSO）
?MSO 選件提高R&S®RTO示波器的分析能力
?在整個存儲深度內都具備很高的時間分辨率，捕獲信號更精細
?針對信號事件的可靠觸發能力
?高波形捕獲率及分析速率，便于快速查找信號故障
?數字信號的直觀顯示
?豐富的處理和分析功能
?使用數字通道進行串行協議分析
?有源邏輯探頭有效降低測試點的負載效應

產品特點：
?MSO選件提高R&S®RTO示波器的分析能力
混合信號示波器集成了數字存儲示波器的測量功能和邏輯分析儀的分析功能。
R&S®RTO-B1 MSO選件在 R&S®RTO示波器基礎上提供了額外的16路數字通道。

?在整個存儲深度內都具備很高的時間分辨率，捕獲信號更精細
擁有5 GS/s的采樣率，R&S®RTO-B1選件可為所有數字通道提供*高200 ps的時間分辨率。每通道達200 Mpts的存儲深度。因此，MSO選件能夠檢測出窄毛刺等關鍵性事件。

?針對信號事件的可靠觸發能力
數字通道的200 ps時間分辨率使得它可以作為*的觸發源。
R&S®RTO-B1選件提供豐富的用于調試和分析的觸發類型，如邊沿觸發、寬度觸發、碼型觸發和串行碼型觸發。這些觸發類型可與觸發釋抑相結合。用戶可選擇數字通道、總線信號或者由數字通道經過與或非邏輯運算得到的任意邏輯組合作為觸發源。

?高波形捕獲率及分析速率，便于快速查找信號故障
數字波形的信號處理過程基于硬件完成，包括數據采集、觸發、光標功能和測量，以及結果的可視化處理。因此R&S®RTO示波器數字通道可達到每秒超過200,000個波形的波形捕獲率，從而可確保快速、可靠地檢測到罕見故障事件。

?數字信號的直觀顯示
羅德與施瓦茨公司的SmartGrid智能網格系統同樣支持?jǐn)?shù)字通道信號在屏幕上的分屏放置。數字通道的活動也可以通過信號欄中的圖標單獨顯示。
數字通道捕獲的二進制信號波形既能顯示在屏幕上，也能夠?qū)顟B(tài)清晰地顯示在信號欄上，這使得用戶可以大致了解邏輯二進制信號的頻率和邊沿反轉狀態。
為了更清楚的分析總線信號，用戶可以進行總線數據解碼。對于無時鐘總線，總線的邏輯狀態由每個樣點高低組合決定。對于時鐘總線，它由時鐘信號的邊沿決定總線邏輯狀態。解碼結果可以以總線數據格式顯示，也可以生成解碼表或者DA反轉為模擬波形顯示。

?豐富的處理和分析功能
為了對測量波形進行有效分析，R&S®RTO-B1 MSO選件提供范圍廣泛的自動時間測量選擇，包括統計評估。可對所有數字通道以及它們的邏輯組合進行自動測量。
除時間測量以外，光標也支持在光標位置處的總線解碼測量。
歷史記錄查看功能使用戶能夠訪問采集存儲器中的特定測量波形，并運用分析功能對其進行分析。

?使用數字通道進行串行協議分析
可以利用R&S®RTO-B1選件的數字通道和相應的串行總線協議選件來對串行協議如I2C、SPI、UART/RS-232、CAN、LIN、FlexRay等進行觸發和解碼分析。

?有源邏輯探頭有效降低測試點的負載效應
MSO選件提供兩組邏輯探頭，每組探頭包含8路通道。100k? || 4 pF的高輸入阻抗和低輸入電容可確保測試點的高信號保真度和低負載效應。數字探頭與數字通道之間的分配支持以下功能：
在探頭盒上顯示了D0-D7和D8-D15的分配
在信號欄中顯示數字通道信號的狀態活動 (低、高或切換)
