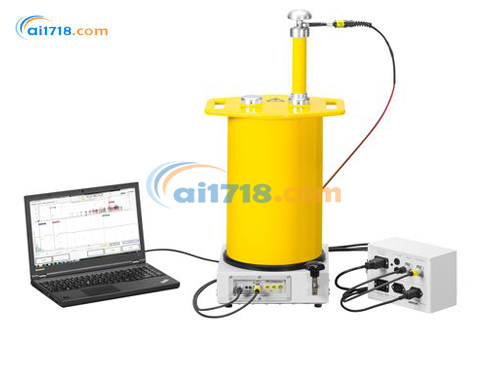

奧地利BAUR　PD-TaD 80 便攜局部放電診斷系統

型號：PD-TaD 80 便攜局部放電診斷系統

品牌：奧地利BAUR

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利BAUR

BAUR是世界市場上測試和測量技術的領導者。BAUR高檔次的產品，現場的指導咨詢，密集的培訓計劃，全面的服務，保證了電氣絕緣材料和電力供應系統在更佳狀態下進行監測。所以，BUAR生產的高效電源遍布世界各地。...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利BAUR 便攜局部放電診斷系統 PD-TaD 80由愛儀器儀表網代理，本產品便攜局部放電診斷系統 PD-TaD 80 可結合 BAUR VLF 電源進行：局部放電測量和定位、帶有并行局部放電測量的 VLF 電纜測試、介質損耗因數測量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

便攜局部放電診斷系統 PD-TaD 80產品簡介：
?憑借局部放電測量和介質損耗因數測量，一臺結構緊湊的便攜式儀器結合了兩種高效、成熟的中壓電纜和電纜配件老化狀態判斷方法。
?其結果是 360° 電纜分析一步到位：通過局部放電測量盡早發現并局部化缺陷位置，輔以損耗因數值對介電老化情況進行評估。
?輕便、牢固且便攜：PD-TaD 是安裝于電纜測試車內的理想之選，并適用于結合便攜式 PHG 用于現場移動使用。

便攜局部放電診斷系統 PD-TaD 80產品特點：
?全面的 360° 電纜分析 – 通過局部放電和和介質損耗因數測量實現
?*精巧、*輕便的局部放電測量儀，*高可達 80 kVpeak節約空間和重量的電纜測試車
?簡單應用的高品質測量技術

技術數據

局部放電定位

參數	數值
理論測量范圍	10 – 12,800 m（v/2 = 80 m/μs 時）
傳播速度	50 – 120 m/μs
采樣率	100 MSamples/s (10 ns)
局部放電測量范圍	1 pC – 100 nC
*度	約電纜長度的 1 %
分辨率	0.1 pC / 0.1 m

介質損耗測量

參數	數值
自動檢測和補償泄漏電流	內置
測量控制	通過 BAUR 軟件 4

電源箱

參數	數值
輸入電壓	90 – 264 V,47 – 63 Hz
功率消耗	*大 3,500 VA
*大電流	16 A
PD-TaD 接口	以太網 (PoE)
尺寸 (寬 x 高 x 深)	160 x 120 x 240 mm
重量	約 1.7 kg

校準器 CAL1B/CAL1E

型號	電荷 (脈沖)	電源
CAL1B	0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 nC	9 V 方電池，DIN/IEC 6F22
CAL1E	0.5 / 1 / 2 / 5 / 10 / 20 / 50 nC	9 V 方電池，DIN/IEC 6F22

一般信息（PD-TaD 62 HV 高壓耦合器）

參數	數值
輸入電壓	44 kV rms / 62 kV peak
耦合電容器的電容	10 nF
電源和數據傳輸	通過電源箱 (以太網供電)
信號放大	0 – 75 dB
環境溫度 (運行)	-10 至 +50 °C
儲藏溫度	-20 至 +60 °C（非冷凝）
運輸箱 1 尺寸	800 x 581 x 482 mm
運輸箱 2 (配件) 尺寸	627 x 497 x 303 mm
重量（含高頻濾波器）	運輸箱 1 約 38 kg，運輸箱 2 約 22.5 kg
防護等級	IP54
安全和電磁兼容性 (EMC)	符合 CE 標準，符合低電壓指令 (2014/35/EC)、電磁兼容性指令 (2014/30/EC)、環境影響 EN 60068-2 及后續版本
