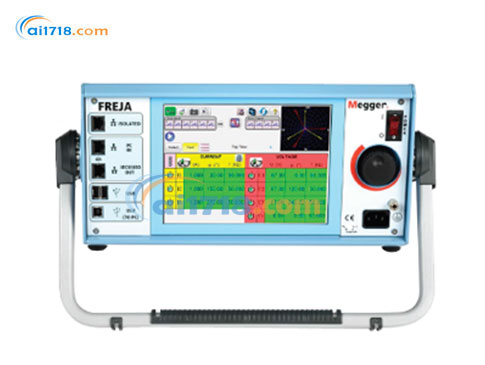

美國MEGGER FREJA543繼保測試系統由愛儀器儀表網代理，FREJA543可以通過內置觸摸屏用戶界面使用 FREJA Local 進行手動操作，或者通過 FREJA Win 軟件完全使用電腦進行控制。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

FREJA543繼保測試系統簡介：
?FREJA543是一種輕型便攜式通用繼電器測試設備。
?FREJA543可以通過內置觸摸屏用戶界面使用 FREJA Local進行手動操作，或者通過 FREJA Win軟件完全使用電腦進行控制。
?FREJA543內置用戶界面是Megger的第二代自動/半自動手動用戶界面，可運行FREJA Local軟件。
?FREJA543高清大尺寸TFT LCD觸摸屏顯示器可輕松讀取信息，且具有全彩高分辨率，允許用戶方便快捷地手動執行穩態和動態測試。
?FREJA Local內自帶用于自動測試的預置程序。

FREJA543繼保測試系統特點：
?采用 FREJA Win 軟件進行全自動測試
?FREJA543帶有直觀的高分辨率圖形觸摸屏幕，可單機操作，無需使用 PC
?具有 4 個電壓通道和 3 個電流通道
?大電流、高功率輸出 - 每相功率為 300VA 時，電流可高達 60A
?動態 GPS 衛星同步的端到端測試功能

?IEC 61850 測試功能

應用

FREJA 543系列主要用于二次側的測試，幾乎可以測試所有的保護繼電器。

FREJA可測試的繼電器舉例	ANSI® 號
距離保護繼電器	21
過勵磁保護	24
同步或同步檢測繼電器	25
低電壓繼電器	27
功率方向繼電器	32
低電流或低功率繼電器	37
失磁繼電器	40
負序過流繼電器	46
相序電壓繼電器	47
過電流/接地故障繼電器	50
反時限過電流/接地故障繼電器	51
功率因數繼電器	55
過電壓繼電器	59
電壓或電流平衡繼電器	60
方向過電流繼電器	67
DC過電流繼電器	76
相角測試或失步保護繼電器	78
自動重合閘設備	79
頻率繼電器	81
縱聯或載波線	85
差動保護繼電器	87
方向電壓繼電器	91
電壓和功率方向繼電器	92

訂購信息
Description	Style Number
FREJA 543 Standalone: Includes: International power cord, IEC 61850 test capability, Transducer test capability, and test leads.	F543-30P2C1I1T1
FREJA 543 Standalone: Includes: International power cord, with IEC 61850 test capability, and test leads. Excludes: No transducer test capability	F543-30P2C1I1S1
FREJA 543 Standalone: Includes: International power cord, Transducer test capability, and test leads. Excludes: no IEC 61850 test capability	F543-30P2C1I0T1
FREJA 543 Standalone: Includes: International power cord, and test leads. Excludes: no IEC 61850 test capability, no transducer test capability	F543-30P2C1I0S1
FREJA 543 Standalone: Includes: International power cord and Transducer test capability. Excludes: no IEC 61850 test capability, no test leads	F543-30P2C1I0T0
FREJA 543 Standalone: Includes: International power cord, with IEC 61850 test capability. Excludes: No transducer test capability, no test leads	F543-30P2C1I1S0
FREJA 543 Standalone: Includes: International power cord. Excludes: no IEC 61850 test capability, no transducer test capability, no test leads	F543-30P2C1I0S0
Included Software – Every unit comes with the PC version of the FREJA Local software called FREJA Remote.	84835
Optional Software	84673
FREJA Win
Included Standard Accessories
Power Cord - Depending on the style number, the unit will come with one of the following,
Line cord, NEMA	90015-267
Line cord, Continental Europe with CEE 7/7 Schuko Plug	90015-268
Line cord, International color coded wire	90015-269
Line cord, United Kingdom	90015-270
Ethernet cable for interconnection to PC, 210cm (7 ft.) long (Qty. 1 ea.)	90003-594
Instruction manual (digital copy)	84624

FREJA 453系列規格
電阻性負載、額定電壓以及+25°C ± 3°C的環境下30分鐘熱機后規格有效。所有硬件數據都與實物相同。規格會在不經意間產生變化。
環境
應用場合	儀器可在高壓變電站和工業環境下使用
溫度
運行	0°C to +50°C (32°F to +122°F)
存儲和運輸	-25°C到+70°C (-13°F到+158°F)
濕度	5% – 90% RH, 不凝結
海拔（操作）	3000m 2000米以內可滿負荷操作。在海拔大于2000米后，由于內部高溫保護，負荷會有限制。
CE標識
EMC	EN 61326:2006
LVD	EN/IEC 61010-1:2001（第二版）
常規
電源電壓	100 – 240 V AC, 50–60 Hz
功率	1800 VA
尺寸
儀器	337 x 172 x 273 mm (13.25” x 6.75” x 10.75“)
運輸規格	514 x 499 x 280 mm (20” x 19.7” x 11”)
重量
儀器（543）	13.2 kg
語言	English, French, German, Spanish
運輸箱	15 kg
顯示器	LCD
通信接口	以太網
測量單元
開關量輸入 – 開始/停止/監測門狀態
為了監測繼電器觸點的動作或SCR的跳閘，輸入門帶有連續性指示燈。當探測到連續性時燈會發光。除了能用作干/濕觸點，開關量輸入也可通過編程來觸發開關量輸出序列。
輸入額定值	< 300 V AC / DC
計時器
時間監測輸入是用于監測和為輸入信號計時，與事件記錄儀類似。除此之外，開關量輸入控制使用戶能夠執行邏輯和或功能，并且有條件地控制開關量輸出繼電器實時模擬斷路器的跳閘、重合閘和載波控制操作。時間可以以秒或工頻周期數顯示，量程和分辨率如下：
秒	0.0001到99999.9（自動量程）
周期數	0.01到99999.9（自動量程）
精度
典型	讀數的±0.001%
*大	40°C下大±2位低位數字或讀數的±0.005%
開關量輸出	FREJA 400系列擁有獨立的、電氣隔離的輸出繼電器觸點，來*地仿真繼電器或來自電力系統的輸入，從而測試已從電力系統解除的繼電器。開關量輸出可仿真通常常閉和常開觸點以測試斷路器失效的原理。開關量輸出可以根據輸入邏輯改變狀態。
大電流輸出繼電器：	輸出1、2和3
AC額定值	*大400 V，8 A，2000 VA
DC額定值	*大300 V，8 A，80 W
響應時間	<10ms
高速輸出繼電器
AC/DC額定值	400 V峰值，*大1 A
響應時間	通常< 1 ms
DC電源	FREJA 406包含了一個輔助直流，可輸出5到250 V，100 W，*大4 A的可變DC電壓輸出，從而提供了具有給繼電器供電的額外電源。電壓輸出通過FREJA Local進行控制。
輸出部分
每一條輸出通道可產生各種輸出波形，如DC、正弦波、帶一定百分比各種相位的諧波的正弦波、半波、占空比可變的方波、指數衰減波、記錄在數字故障記錄儀或帶有波形記錄能力的示波器或符合COMTRADE標準格式EMTP/ATP程序中記錄的周期性的暫態波形。
保護	電壓輸出有短路保護和防止長時間過載的過熱保護；電流輸出有開路保護和防止長時間過載的過熱保護。
測量	輸出參數例如AC電流、AC電壓、DC電壓和DC電流以及時間可被測量，并同時顯示在彩色TFT LCD觸摸大顯示屏上。AC和DC的輸出顯示了在初始化輸出前大致的電壓和電流。
AC電壓幅值
精度	典型為±0.05%讀數+0.02%量程范圍，*大為±0.15%讀數+0.05%量程范圍
分辨率	0.01
測試參數	AC RMS
量程	30, 150, 300 V
AC電流幅值
精度	典型為±0.05%讀數+0.02%量程范圍，*大為±0.15%讀數+0.05%量程范圍
分辨率	0.001 / 0.01
測試參數	RMS
量程	30, 150, 300 V
DC電流幅值
精度
典型	±0.05%讀數+0.02%量程范圍
*大	±0.15%讀數+0.05%量程范圍
分辨率	0.001 / 0.01
測試參數	RMS
量程	30A
AC電流模式下可變電源
精度
典型	±0.05%讀數+0.02%量程范圍
*大	±0.15%讀數+0.05%量程范圍
分辨率	0.001
測試參數	ACrms
量程	30 A, 60 A
輸出
所有的輸出不隨電源電壓和頻率的突然變化而變化，這樣即使主電源有什么突然變化，輸出是穩定的，并且負載阻抗的變化也不影響輸出。
FREJA 543有3條電壓通道可轉換成電流通道，從而提供高達六個電流源。三條大電流/高功率，另外三條能提供小電流/高功率輸出。
