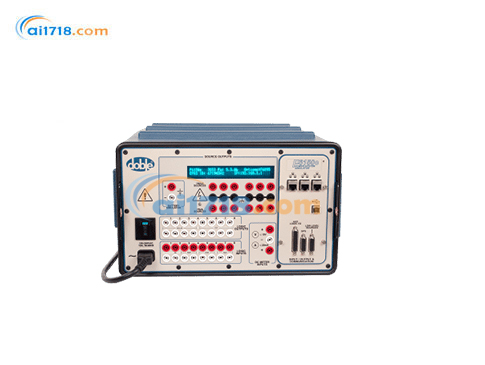

美國DOBLE(道波)　F6150e保護繼電器測試儀

型號：F6150e保護繼電器測試儀

品牌：美國DOBLE(道波)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DOBLE(道波)

道波環美電力科技（北京）有限公司 (DOBLE)，向全球發電和輸變電行業和電力用戶提供檢測分析儀器和相關的檢測服務。同時, 道波是世界電力資產管理，電力系統診斷，測試和專業技術培訓的領導者。道波在確保電力系統和電力設備安全運行方面擁有國際公認的領導地位，由于道波本身并不生產或者...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE道波 F6150e保護繼電器測試儀由愛儀器儀表網代理，本產品是執行高負荷和微處理器繼電器的標準繼電器校準和驗證測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

F6150e

F6150e保護繼電器測試儀產品簡介：
?F6150e保護繼電器測試儀是一款多功能繼電器保護測試儀，用于測試繼電器和方案
?F6150e保護繼電器測試儀具有市場上所有測試儀中高的輸出電流–全部都在一個盒子中
?F6150e保護繼電器測試儀滿足您所有的測試和預算需求，提供不同的配置
?F6150e保護繼電器測試儀是評估保護系統性能的行之有效的解決方案。

F6150e保護繼電器測試儀產品特點：
?1A和5A保護設備的模擬測試
?執行狀態仿真和瞬態測試
?測試0.2級計量CT和傳感器
?通過GPS時間同步對基于通信的方案進行端到端測試
?*多可配置12個電源（六個電壓，六個電流），用于復雜繼電器方案的基準測試和概念驗證測試
?以*大額定電流（6×35、3×70、1×210安培）提供具有電阻，電感和電容負載的全VA功率
?控制平板電腦設備的所有來源，以進行基本的手動保護測試
?從多種具有不同功率水平和復雜性的保護繼電器測試儀模型中進行選擇。根據您的測試和預算要求選擇*佳解決方案。
?堅固的結構和經過驗證的*新設計可提供實驗室準確性，同時又不損害現場性能
?方便的前面板顯示屏可顯示測試期間的有效電壓/電流幅度和相位值

?電能表和換能器測試的高精度測量

DOBLE F6150e 電力系統模擬器

多功能解決方案，用于測試保護裝置及方案

Doble F6150e 是一款多功能解決方案，適用于測試保護繼電器及方案。這款電力系統模擬器可執行從*簡單到*復雜的測試。提供四種型號可選，滿足您的多樣化測試需求。無論您需要測試單個組件還是整個方案，F6150e 都是評估保護系統性能的可靠選擇。

核心功能

功能	描述
繼電器測試	對高負載繼電器和微機型繼電器進行標準校準和驗證測試
模擬測試	支持 1A 和 5A 保護裝置的模擬測試
狀態模擬與暫態測試	執行狀態模擬和暫態測試
互感器測試	測試 0.2 級計量 CT 和變送器
端到端通信測試	結合 GPS 時間同步，對基于通信的方案進行端到端測試
多源配置	*多 12 路模擬源（6 電壓、6 電流），適用于復雜繼電保護方案的臺架測試和概念驗證測試
負載能力	在額定*大電流（6×35 A, 3×70 A, 1×210 A）下提供全視在功率（VA），支持阻性、感性和容性負載
無線控制	支持 Wi-Fi（可選），通過平板設備控制所有電源，適用于基礎手動保護測試

型號對比

型號	F6150e	F6150e-D	F6150e-SP	F6150e-IRC
描述	旗艦型號	配電型號	單相型號	IRC 專用型號
應用	測試傳統機電式、電子式和微機型繼電器及裝置；高負載繼電器測試；復雜方案測試	測試數字三相系統；單相及低負載三相繼電器測試	測試單相繼電器	使用低電平源測試 IntelliRupter® PulseCloser® 故障斷路器及其他設備
技術亮點	- 多 12 路模擬源隨時可用 - *多 12 路低級模擬源隨時可用	- 多 8 路模擬源隨時可用 - *多 8 路低級模擬源隨時可用	- 多 4 路模擬源隨時可用 - *多 4 路低級模擬源隨時可用	- *多 12 路低級模擬源隨時可用
技術細節	- 6 個 AC/DC 放大器：3×150 VA 電壓，3×150/225 VA 電流 - AC 電壓：(1×600 V), (3×300 V), (6×150 V) - AC 電流：(1×180 A), (3×60 A), (6×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 12 路	- 4 個 AC/DC 放大器：2×150 VA 電壓，2×175/262.5 VA 電流 - AC 電壓：(1×600 V), (2×300 V), (4×150 V) - AC 電流：(1×120 A), (2×60 A), (4×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 8 路	- 2 個 AC/DC 放大器：1×150 VA 電壓，1×175/262.5 VA 電流 - AC 電壓：(1×300 V), (2×150 V) - AC 電流：(1×60 A), (2×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 4 路	- （未提供具體技術細節）
增強配置	- 每個 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 6 路 - AC 電流：(1×210 A), (3×70 A), (6×35 A) - 每個 175/262.5 VA 電流源可組合為 1×525/787.5 VA 源或 1×175/262.5 VA + 1×350/525 VA 源	- 每個 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 4 路 - AC 電流：(1×140 A), (2×70 A), (4×35 A) - 每個 175/262.5 VA 電流源可組合為 1×350/525 VA 源	- 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 2 路 - AC 電流：(1×70 A), (2×30 A)	- （未提供具體技術細節）

優勢

靈活選型：根據測試需求和預算選擇不同功率等級和復雜度的型號。
高性能設計：堅固的結構和先進的設計確保實驗室級精度與現場性能的*結合。
便捷操作：測試過程中， front-panel display 實時顯示電壓 / 電流幅值和相位值。
高精度測量：適用于電能表和變送器的高精度測試。

F6150e產品規格

功能	描述
繼電器測試	對高負載繼電器和微機型繼電器進行標準校準和驗證測試
模擬測試	支持 1A 和 5A 保護裝置的模擬測試
狀態模擬與暫態測試	執行狀態模擬和暫態測試
互感器測試	測試 0.2 級計量 CT 和變送器
端到端通信測試	結合 GPS 時間同步，對基于通信的方案進行端到端測試
多源配置	*多 12 路模擬源（6 電壓、6 電流），適用于復雜繼電保護方案的臺架測試和概念驗證測試
負載能力	在額定*大電流（6×35 A, 3×70 A, 1×210 A）下提供全視在功率（VA），支持阻性、感性和容性負載
無線控制	支持 Wi-Fi（可選），通過平板設備控制所有電源，適用于基礎手動保護測試
	F6150e參數文檔

型號對比

型號	F6150e	F6150e-D	F6150e-SP	F6150e-IRC
描述	旗艦型號	配電型號	單相型號	IRC 專用型號
應用	測試傳統機電式、電子式和微機型繼電器及裝置；高負載繼電器測試；復雜方案測試	測試數字三相系統；單相及低負載三相繼電器測試	測試單相繼電器	使用低電平源測試 IntelliRupter® PulseCloser® 故障斷路器及其他設備
技術亮點	- 多 12 路模擬源隨時可用 - *多 12 路低級模擬源隨時可用	- 多 8 路模擬源隨時可用 - *多 8 路低級模擬源隨時可用	- 多 4 路模擬源隨時可用 - *多 4 路低級模擬源隨時可用	- *多 12 路低級模擬源隨時可用
技術細節	- 6 個 AC/DC 放大器：3×150 VA 電壓，3×150/225 VA 電流 - AC 電壓：(1×600 V), (3×300 V), (6×150 V) - AC 電流：(1×180 A), (3×60 A), (6×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 12 路	- 4 個 AC/DC 放大器：2×150 VA 電壓，2×175/262.5 VA 電流 - AC 電壓：(1×600 V), (2×300 V), (4×150 V) - AC 電流：(1×120 A), (2×60 A), (4×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 8 路	- 2 個 AC/DC 放大器：1×150 VA 電壓，1×175/262.5 VA 電流 - AC 電壓：(1×300 V), (2×150 V) - AC 電流：(1×60 A), (2×30 A) - 每個 150 VA 電壓 / 電流放大器可拆分為 2×75 VA 源，總計 4 路	- （未提供具體技術細節）
增強配置	- 每個 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 6 路 - AC 電流：(1×210 A), (3×70 A), (6×35 A) - 每個 175/262.5 VA 電流源可組合為 1×525/787.5 VA 源或 1×175/262.5 VA + 1×350/525 VA 源	- 每個 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 4 路 - AC 電流：(1×140 A), (2×70 A), (4×35 A) - 每個 175/262.5 VA 電流源可組合為 1×350/525 VA 源	- 175/262.5 VA 電流放大器可拆分為 2×87.5/131.25 VA 源，總計 2 路 - AC 電流：(1×70 A), (2×30 A)	- （未提供具體技術細節）
