意大利ISA RELTEST 1000三相繼電器測試儀由愛儀器儀表網代理，本產品先進的多功能繼電器測試儀，專為配電，輸電，智能電網和可再生能源工廠設計。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

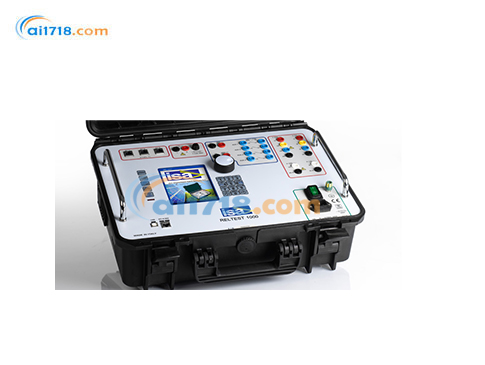

RELTEST 1000三相繼電保護測試儀
?專為配電、智能電網和可再生能源電站設計的先進多功能繼電保護測試儀
?一個獨立電流輸出，可在 0 至 1.5 A 范圍內調節
?頻率發生器：40 - 400 Hz
?通過鍵盤和彩色顯示屏進行本地控制
?電池模擬器
?可通過*測試與數據管理軟件進行遠程控制
?兩個獨立的定時器輸入
?四個輔助繼電器輸出
?三個獨立的交流電壓輸出，可在 0 至 400 V 范圍內調節
?可選六個低電平輸出
?USB 接口
?第四個獨立交流電壓輸出，可在 0 至 130 V 范圍內調節
?用于存儲測試結果的內部存儲器
?一個電流輸出，0 至 15 A，可在三相插座上切換
?自動測試報告
?輕便易攜

RELTEST 1000三相繼電保護測試儀應用

RELTEST 的使用極其簡單：連接完成后，操作員可通過菜單選擇所需測試。測試可在本地或通過 PC 控制進行。測試結果會自動保存，然后使用測試設備附帶的 TDMS 軟件下載到 PC 中，以便*終存儲和打印。

技術規格

RELTEST 1000三相繼電保護測試儀三電壓輸出

?三個交流電壓輸出，可分別調節。輸出范圍（相電壓）：0 V 至 100 V AC 或 400 V AC
?連接：4 個安全插座（3 相和一個公共中性線）
?可獨立連續調節每個輸出的幅度
?精度：輸出的 ±0.5%，量程的 ±0.2%
?失真度：0.1%
?電壓之間的角度：可在 0° 至 360° 范圍內調節
?分辨率：0.5°；精度：1°
?電壓輸出具有公共中性線，并與市電和地隔離
?每相可用功率：在*大電壓下連續 20 VA
?可獨立設置故障前和故障輸出幅度

RELTEST 1000三相繼電保護測試儀第四電壓發生器

測試設備配備第四個電壓輸出，其中性線與三相電壓公共中性線共用，可獨立于相電壓進行調節。
?電壓范圍：13 V 或 130 V AC
?可連續調節輸出幅度從 0 到*大值
?連接：2 個安全插座
?精度：輸出的 ±0.5%，量程的 ±0.2%
?分辨率：13 V 范圍內為 6 mV，130 V 范圍內為 60 mV
?失真度：0.1%
?角度：可在 0° 至 360° 范圍內調節
?分辨率：0.5°；精度：1°
?輸出與市電和地隔離
?可用功率：在 130 V 下連續 6 VA
?可獨立設置故障前和故障輸出幅度

RELTEST 1000三相繼電保護測試儀電流輸出

RELTEST 1000 配備兩個電流輸出，一個可在三相插座上切換，另一個獨立。
電流可一次生成一個。

RELTEST 1000三相繼電保護測試儀主電流發生器

主電流輸出的中性線與電壓輸出隔離，可在三相插座上切換。
?電流范圍：15 A AC
?連接：4 個安全插座，標記為 IN、I1、I2 和 I3
?輸出選擇：根據所選故障自動選擇
?可連續調節輸出幅度從 0 到*大值
?分辨率：7 mA
?精度：輸出的 ±0.5%，量程的 ±0.2%
?失真度：0.5%
?角度可在 0° 至 360° 范圍內調節
?分辨率：0.5°；精度：1°
三相繼電保護測試儀 3
?輸出與市電和地隔離
?可用功率：在 15 A 下連續 25 VA

RELTEST 1000三相繼電保護測試儀第二電流發生器

測試設備配備一個附加電流輸出。電流可一次生成一個。中性線與相電流的中性線共用。
?電流范圍：0.15 A 和 1.5 A AC
?連接：2 個安全插座
?可連續調節輸出幅度從 0 到*大值
?精度：輸出的 ±0.5%，量程的 ±0.2%
?分辨率：0.15 A 范圍內為 0.1 mA，1.5 A 范圍內為 1 mA
?失真度：0.5%
?角度：可在 0° 至 360° 范圍內調節
?分辨率：0.5°；精度：1°
?輸出與市電和地隔離
?可用功率：在 1.5 A 下連續 2 VA

RELTEST 1000三相繼電保護測試儀輸出頻率

?頻率范圍：可在 40 Hz 至 400 Hz 范圍內調節
?可分別設置故障前和故障期間的輸出頻率
?兩個輸出可具有不同頻率（用于同步繼電器測試）
?精度：±0.1 mHz
?分辨率：1 mHz
?變化率可編程在 ±0.1 Hz/s 至 ±999 Hz/s 之間

RELTEST 1000三相繼電保護測試儀電池模擬器

非穩壓直流發生器：跟隨市電。
?在 230 V 時的電壓值：110、48、24 V DC ±15%
?功率：30W、22W、11W。連接：2 個安全插座
?輸出與市電、地和所有其他輸出隔離

RELTEST 1000三相繼電保護測試儀觸發輸入

?兩個觸發輸入，標記為 C1 和 C2，可獨立隔離和編程
?輸入可獨立選擇為干接點或濕接點，*高 400 V DC
?對于電壓輸入，觸發電平可設置為 24 V 或 80 V
?6 根黑色電纜，截面積 2.5 mm2，長度 2 m，端接 4 mm 安全香蕉插頭
?10 個適配器
?接地電纜，長度 2 m，黃 / 綠色，帶夾具
?備用保險絲
?連接：4 個安全插座，2 個用于 C1，2 個用于 C2。輸入之間、與市電、地和其他輸出隔離
?TDMS 軟件和操作手冊

RELTEST 1000三相繼電保護測試儀定時器

電子數字定時器可全自動啟動和停止，無論是閉合還是斷開輸入，輸入可以是干凈的
可選配件
（干）接點或帶電壓的接點（濕接點）。
精度：±100 ppM ±1 ms。

RELTEST 1000三相繼電保護測試儀六個低電平發生器

RELTEST 可選配六個用于連接傳感器的繼電器輸出。

RELTEST 1000三相繼電保護測試儀輔助輸出

?4 個輔助接點，能夠模擬對繼電器的所有邏輯指令
主要特點：
?輸出：6 個，3 相電流和 3 相電壓，位于前面板的 3 個 RJ 連接器上
?可設置接點閉合相對于測試開始的時間。延遲范圍：0 至 999.99 s
?電壓范圍：0 至 7.07 V AC
?電流范圍：0 至 7.07 V AC
?*大電流：5 mA

?接點范圍：250 V AC 時 5 A；120 V DC 時 0.2 A

RELTEST 1000三相繼電保護測試儀圖形顯示和本地控制

?精度：量程的 0.1%
?大型彩色圖形顯示器，TFT 類型，背光，320 x 240 像素
?失真度：0.1%
?輸出頻率：0 至 500 Hz

?鍵盤：12 鍵，5 個功能鍵和一個數字編碼器

RELTEST 1000三相繼電保護測試儀本地和 PC 控制

測試設備的本地控制通過多功能旋鈕、鍵盤和顯示器進行。

控制菜單允許設置故障類型。然后啟動測試，包括兩種測試類型：閾值測量和時間測量。測試結果顯示在顯示器上，并可保存和檢索。通過 PC 連接，用戶可使用 TDMS - 測試和數據管理軟件。

RELTEST 1000三相繼電保護測試儀保護

?開機自動診斷
?電壓輸出的電子保護和輔助輸出的保險絲
?過熱保護
?觸發輸入的選擇錯誤保護

接口和軟件

?PC 接口：USB
?內部存儲器：可存儲超過 500 個測試結果

?TDMS 軟件用于測試結果的管理、存儲和保存

電源和尺寸

?電源：195 至 264 VAC 50/60Hz
?重量：13 kg
?尺寸：46（寬）x 35（高）x 17（深）cm

配件

測試設備隨附的配件：
?電源線和 USB 線
?連接到繼電器的電纜
6 根紅色電纜，截面積 2.5 mm2，長度 2 m，端接 4 mm 安全香蕉插頭
1 根黃色電纜，截面積 2.5 mm2，長度 2 m，端接 4 mm 安全香蕉插頭
1 根藍色電纜，截面積 2.5 mm2，長度 2 m，端接 4 mm 安全香蕉插頭

RELTEST 1000產品規格
