德國GMC-Instruments　PROFITEST PV光伏電站測試儀

型號：PROFITEST PV光伏電站測試儀

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments PROFITEST PV光伏電站測試儀由愛儀器儀表網代理，本產品在安全性、準確性與實用性上表現突出，內置安全隔離開關保障操作安全，通過多維度溫度測量與傳感器提升數據精度。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

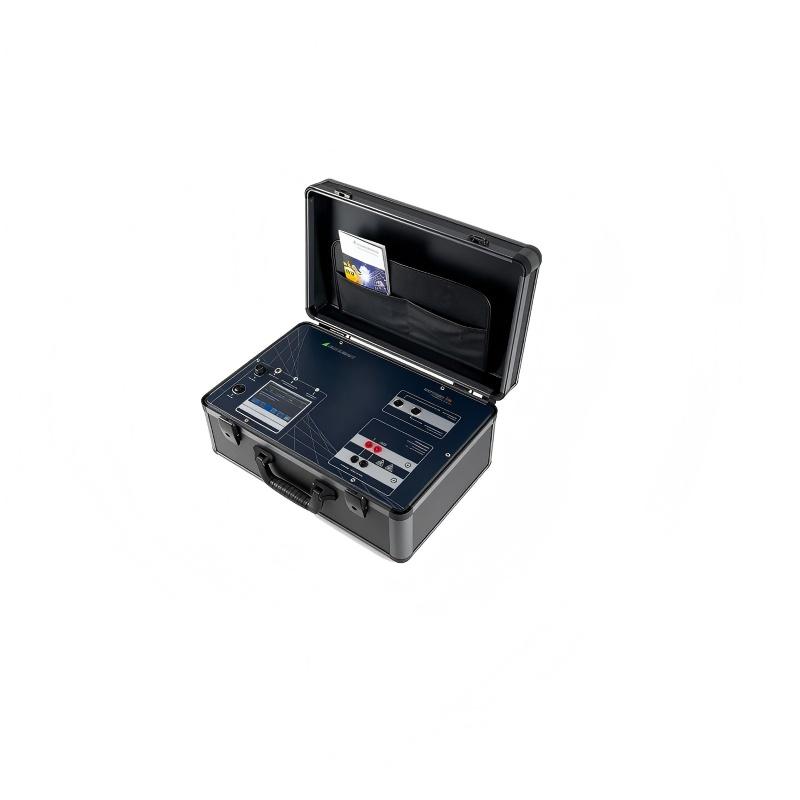

德國GMC-Instruments PROFITEST PV光伏電站測試儀產品簡介
PROFITEST PV是一款*的光伏電站測試儀，其采用容性負載測量方式。
該產品具備多項核心功能，可測量光伏相關關鍵電氣參數，還能自動將瞬時測量值轉換為標準測試條件下的數據，借助專利計算流程，無需制造商規格或僅通過測得的特性曲線即可完成評估與參數確定。
其在安全性、準確性與實用性上表現突出，內置安全隔離開關保障操作安全，通過多維度溫度測量與傳感器提升數據精度，同時配備數據庫、專用軟件及多種接口，支持數據管理、可視化分析與報告生成，適用于光伏系統測試、故障排查及研發等場景。

PROFITEST PV光伏電站測試儀產品特點
內置數據存儲器，可存儲多達數千條測量數據
由于在容性負載下進行穩定測量，所獲取的伏安特性（I-U）曲線精度高
顯示（計算）值：峰值功率（PPk）、內部串聯電阻（RS）、內部并聯電阻（RP）；瞬時值：*大功率點電壓（Upmax）、*大功率點電流（Ipmax）、*大功率（Pmax）、開路電壓（UOC）、短路電流（ISC）、填充因子（FF）、組件溫度（Tmod）、參考溫度（Tref）、真有效值溫度（TRMS）
通過四芯電纜進行功率和溫度測量，確保測量結果無誤差
輻照傳感器和溫度傳感器采用模擬技術集成，并配有耐用的數據傳輸線路。因此，可始終實時測量輻照量，且能在毫秒范圍內可靠檢測到輻照量的波動。通常，基于無線傳輸的解決方案無法連續傳輸測量數據，只能提供瞬時數據快照。然而，即便在毫秒范圍內，輻照量通常也會有高達數百瓦每平方米（W/m2）的變化。
持續顯示瞬時輻照量和溫度，為測量條件提供參考信息
通用輸入接口可兼容市售的輻照參考傳感器，確保現場能順利使用適配傳感器及更換傳感器
可通過電腦操作 PROFITEST PV，直接導入測量結果（如用于連續測量）
配備寬范圍輸入的外置電源組，可用于為電池充電，也可用于為測量儀提供持續供電
開放式接口使儀器也可用于特殊應用場景
內置負載隔離開關（1000 伏 / 32 安直流），具備高固有安全性

應用領域
PROFITEST PV 可用于測量伏安特性（I-U）曲線，也可用于測量單個光伏組件和光伏組串。借助專利流程，該儀器能夠在現場 “僅通過一次測量且無需輸入組件數據”，直接確定峰值功率、內部串聯電阻和內部并聯電阻，并在適用于日光環境的高分辨率彩色圖形觸摸屏上顯示這些數據。在光伏系統的初始啟動和后續測試過程中，無需長時間學習操作，即可快速、經濟地完成光伏系統故障排查以及系統質量記錄工作。這種簡單卻關鍵的測試能為客戶保障安全，同時為安裝人員規避后續成本。例如，測得的峰值功率還可用于確定峰值比。此外，所獲取的特性曲線能夠為測得的組件或組串的電氣特性提供更多推斷依據。因此，該儀器也適用于研發領域。

標配附件
外置安全隔離開關（Z360B 型號）：外置負載隔離開關（1000 伏 / 25 安），用于實現測量儀與光伏發電機的全極斷開
輻照參考傳感器（Z360C 型號）：已校準的單晶硅輻照傳感器，集成 Pt1000 溫度傳感器，配備安裝件和 10 米長連接電纜
10 米長四芯測量電纜（Z360A 型號）：用于連接隔離開關和光伏發電機
輻照參考傳感器在光伏組件上的安裝件
16 伏直流、2.5 安外置電源組（Z360G 型號）：用于為 PROFITEST PV 供電
10 米長外置 Pt100 溫度傳感器（Z360D 型號）
PROFITEST PV 儀器箱系統：用于存放測試儀器

可選附件
PROFITEST PV 儀器箱系統用手推車（Z502V 型號）：僅可與附件箱（工具箱）搭配使用
收起的提手：38 厘米
用于存放附件
展開的提手：98 厘米
Pt100 延長電纜（Z360E 型號）
參考傳感器延長電纜（Z360F 型號）
PV 適配器組 MC3-MC4（Z360K 型號）
PV 適配器組 SUNCLIX-MC4（Z360H 型號）
PV 適配器組 TYCO-MC4（Z360J 型號）
磁性測量探頭（專利產品），帶磁性應力消除裝置（Z502Y 型號）
活動式接觸保護裝置通過彈力可靠覆蓋磁性觸點
磁性應力消除裝置

訂購信息

產品描述	類型	產品編號
光伏組件和光伏組串峰值功率測量儀及曲線追蹤儀（容性負載測量），含附件	PROFITEST PV	M360A 1
儀器箱系統用手推車	手推車	Z502V
用于 PROFITEST PV 的四芯功率測量電纜（套裝），2×10 米	10 米四芯測量電纜	Z360A
用于 PROFITEST PV 的四芯功率測量電纜（套裝），2×25 米	25 米四芯測量電纜	Z360L
外置安全隔離開關（4 針），1000 伏直流 / 32 安直流，SANTON X 型，IP65 防護等級外殼，配備多觸點（Multi Contact）MC 安全實驗室插頭 / 插座（4 毫米）	外置安全隔離開關	Z360B
輻照參考傳感器，集成 Pt100 溫度傳感器，線纜長度 10 米	輻照參考傳感器	Z360C
Pt100 表面探頭，不銹鋼外殼，IP54 防護等級，溫度測量范圍 - 30°C 至 + 150°C，精度等級符合 DIN 1/3 B 標準，四芯測量電纜，長度 10 米	PV 表面探頭 Pt100	Z360D
用于 PROFITEST PV 的外置表面探頭 Pt100 延長電纜，長度 10 米	Pt100 延長電纜	Z360E
用于 PROFITEST PV 的帶集成 Pt1000 溫度傳感器的參考傳感器延長電纜，長度 10 米	參考傳感器延長電纜	Z360F
PROFITEST PV 充電器，寬范圍輸入（90-264 伏交流），輸出 16 伏直流（ Mascot 品牌）	PROFITEST PV 充電器	Z360G
太陽能連接電纜，長度 300 毫米，直徑 4 平方毫米	PV 適配器組 MC3-MC4	Z360K
太陽能連接電纜，長度 300 毫米，直徑 4 平方毫米	PV 適配器組 SUNCLIX-MC4	Z360H
太陽能連接電纜，長度 300 毫米，直徑 4 平方毫米	PV 適配器組 TYCO-MC4	Z360J
2 個帶接觸保護的磁性測量探頭 —— 套裝含直徑 5.5 毫米的磁性固定器（帶 MC4 插頭，用于光伏測試儀），類別 III 1000 伏 / 4 安，溫度適用范圍 - 10°C 至 60°C，標準條件下，平頭螺釘垂直于接觸面的保持力為 1200 克	2 個磁性測量探頭套裝	Z502Y

德國GMC-Instruments PROFITEST PV光伏電站測試儀規格

標準測量范圍

電壓（伏）	電流（安）	溫度	輻照量
25、100、500、1000	2、5、10、20	采用 Pt1000 傳感器，測量范圍為 - 40 至 + 100°C	0 至 1300 瓦 / 平方米（標準傳感器）

測量單元

采樣率	zui高 100 千赫茲（kHz）
分辨率	0.01 至 0.25 伏（V），0.005 至 0.001 安（A）（取決于所選測量范圍）
測量精度	優于 1%（10 瓦及以上）

峰值功率確定

公差	±5%
重復性	±2%

環境條件

類別	具體條件
精度保證環境溫度	0 至 + 40°C
工作環境溫度	0 至 + 40°C
存儲環境溫度	-10 至 + 85°C（不含電池）
工作環境相對濕度	10% 至 90%（無冷凝），不允許有冷凝現象
存儲環境相對濕度	5% 至 95%，不允許有冷凝現象

電源供應

電源類型	具體參數
可充電電池	鋰離子電池，11.25 伏（V），8850 毫安時（mAh），99.6 瓦時（Wh）（持續工作時間：約 8 小時）
功耗	約 40 瓦（W）
外置電源組	輸入：90 至 263 伏交流（V AC），47 至 63 赫茲（Hz），40 瓦（W）；輸出：16 伏直流（V DC）

機械設計

防護等級	IP20
尺寸	寬 × 高 × 深：480 毫米 ×315 毫米 ×226 毫米
重量	約 9.5 千克（kg）

接口

接口	功能
電源接口	外置電源組：通過插孔插頭連接，尺寸 5.5×2.1 毫米
溫度接口	溫度傳感器連接接口 ?具備 2 個溫度測量輸入的儀器：外部 Pt100 傳感器，用于采集組件背面溫度 ?其他型號儀器：外部 Pt100 或 Pt1000 傳感器（取決于具體型號），用于測量參考電池背面溫度
輻照量接口	輻照參考傳感器（Phox）連接接口 ?Pt100/Pt1000 參考傳感器與測得的輻照量值整合為一個 8 針插頭
四芯測量接口	測量輸入（電壓測量）
電流輸入接口	功率輸入（用于電流測量）
電腦（PC）接口	通過 USB 電纜連接
