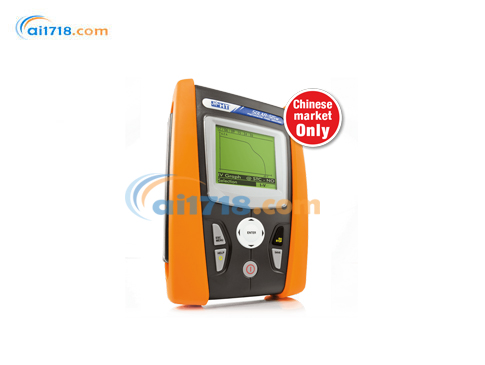

意大利HT SOLAR-515W多功能IV曲線追蹤儀由愛儀器儀表網代理，SOLAR-515w 既可以 測試 單相（三相，需選配 MPP300）光伏系統，也 可以驗證 IV 曲線。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SOLAR-515W多功能IV曲線追蹤儀描述

SOLAR-515w 既可以 測試 單相（三相，需選配 MPP300）光伏系統，也 可以驗證 IV 曲線。 借助遠程單元 SOLAR02，可以根據參考標準規定的同時性要求測試系統。SOLAR02 是一個數據記錄器， 與SOLAR-515w同步 ，在SOLAR-515w進行測試時 獲取與輻照 和 溫度相關的數據  。 為了測量 IV 曲線，  SOLAR-515w 管理著 模塊的內部數據庫，用戶可以隨時 通過將測量數據與額定值進行比較來更新該數據庫，從而可以 立即評估 組串或模塊是否 滿足制造商聲明的效率參數。模塊/組串輸出的電流和電壓測量采用 4 端子法，允許延長可能的測量電纜，而無需考慮其電阻補償，從而獲得始終*的測量結果。測試結束時，屏幕上顯示的 IV 曲線清楚地表明了是否符合面板制造商聲明的規格。

模塊數據庫：擁有超過 30,000 個模塊數據?？赏ㄟ^移動設備管理儀器中的模塊，包括添加新模塊、刪除模塊或查看 I-V 曲線追蹤儀中的模塊信息。
故障排除助手：這是*一款提供在線常見問題解答的應用程序。根據測量得到的 I-V 曲線輪廓，應用程序會為您提示可能遇到的問題原因。
HT 云共享：隨時隨地共享數據。下載免費的 HTANALYSIS 應用程序，即可使用 HT 云數據庫，并與同事在全球任何地方隨時共享測量數據。將測量數據上傳到 HT 云，可在 PC 軟件 TOPVIEW 中實時查看。
數據分析：通過移動設備，HTANALYSIS 幫助您了解光伏裝置中可能存在的問題。選擇 I-V 曲線進行分析，還可以添加照片、音頻注釋、文本注釋和視頻，所有操作都可在現場完成。
預期衰減：輸入光伏系統的安裝日期，應用程序會告知您實際性能下降的真實情況。
跳轉功能：該功能可結合安裝日期分析性能變化。

SOLAR-515W多功能IV曲線追蹤儀功能特性
I-V 曲線測量：支持高達 1500V 和 15A 的 I-V 曲線測量 *；可測量模塊和組串的功率；開路電壓（Voc）測量范圍高達 1500V；短路電流（Isc）測量范圍高達 15A。
輻照度測量：使用 HT304N 遠程傳感器測量輻照度。
溫度測量：通過 PT300N 探頭測量環境和面板溫度 **；利用 Solar 02 遠程單元進行無線環境測量 **，且使用 Solar 02 遠程單元進行環境測量無距離限制。
適用場景：1500V 和 15A 的測量范圍適用于采用 1500VDC 組串電壓的新型光伏電站。
便捷操作：設備緊湊、輕便，配備機載屏幕，單人即可操作。測量后可立即獲得測試結果，并顯示 “通過” 或 “不通過”。
多組串自動啟動：搭配 KITKELVIN 套件，可實現多組串自動啟動功能，測量、保存數據并切換到下一組串僅需幾秒鐘。KITKELVIN 套件提供自動序列功能，可使測試時間縮短 75%，套件配備 2 條測試線，方便單人在匯流箱中快速切換組串進行測試。
Wi-Fi 連接：連接智能手機或平板電腦，可下載并詳細分析測量數據。HTANALYSIS 應用程序提供故障排除助手、跳轉功能等專屬特性。
內存與模塊數據庫：無需外部存儲設備。內部存儲器可存儲多達 249 條 I-V 曲線（128 個測試點）和 999 次 Voc 和 Isc 快速檢查數據。直觀的用戶界面（UI）便于訪問所有存儲數據，包括 I-V 曲線、功率曲線和表格中的數值。儀器可存儲多達 30 個模塊信息，方便現場測量設置。
測量結果（OPC 和 STC）：采集的 I-V 數據或運行條件（OPC）是 I-V 曲線測試期間獲取的真實數據。儀器根據面板特性和環境測量值（輻照度和溫度），將這些數據點轉換為等效的標準測試條件（STC）曲線，以評估面板或組串是否符合規格。
報告生成：使用 TopView 軟件生成報告。測量光伏場通常只是項目的開始，客戶希望看到光伏場按預期運行的證明。HT 的專利軟件 TopView 使報告生成變得輕松便捷，支持輕松下載數據、自定義數據字段命名、通過 HT 云存儲和共享文件、根據個人偏好進行分析和顯示。還可以逐年比較組串、匯流箱甚至整個光伏電站，直觀展示光伏場的狀態。此外，TopView 還包含報告的標準模板，可定制公司 logo 和信息。

SOLAR-515W多功能IV曲線追蹤儀規格

顯示與內存

• 特性：128×128 像素自定義帶背光 LCD 顯示屏
• 內存容量：256kbytes
• 保存數據：*多 99 次發電量測試；249 條曲線（I-V 曲線測試），999 次 IVCK

電源

• 內部電源：6 節 1.5V AA 型堿性電池（LR06）
• 電池壽命：>249 次曲線（I-V 曲線測試），999 次 IVCK 測試
• SOLAR-02 電源：4 節 1.5V AAA 型堿性電池（LR03），約 120 小時（發電量測試）
• SOLAR-02 *大記錄時間（積分周期 IP=5s 時）：約 1.5 小時
• 自動關機：閑置 5 分鐘后自動關機

輸出接口

• PC 通信端口：光 / USB 和 WiFi
• 與 SOLAR-02 的接口：無線 RF 通信（*大距離 1m）

機械特性

• 尺寸（長 × 寬 × 高）：235×165×75mm
• 重量（含電池）：1.2kg

環境條件

• 參考溫度：23°C±5°C
• 工作溫度：0°÷40°C
• 工作濕度：<80%HR
• 存儲溫度（不含電池）：-10÷60°C
• 存儲濕度：<80%HR

通用參考標準

• 安全：IEC/EN61010-1
• EMC：IEC/EN61326-1
• 測量配件安全：IEC/EN61010-031
• I-V 曲線測量：IEC/EN60891（I-V 曲線測試）、IEC/EN60904-5（溫度測量）
• 絕緣：雙重絕緣
• 污染等級：2
• 過電壓類別：直流 CAT II 1000V，交流接地 CAT III 300V；輸入 P1、P2、C1、c2 之間*大電壓 1500V
• *大使用海拔：2000m
