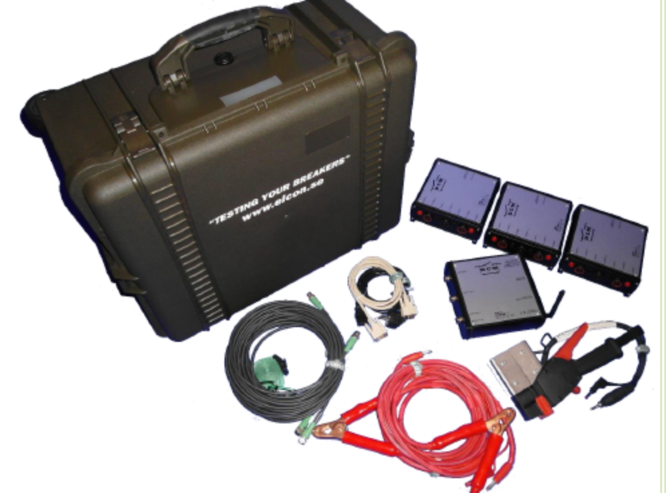

瑞典ELCON　SA10斷路器（開關）綜合測試分析儀

型號：SA10斷路器（開關）綜合測試分析儀

品牌：瑞典ELCON

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典ELCON

關于elcon international 測試你的斷路器你對你的斷路器完整和準確的分析需要由elcon international是國際公認的世界領先的斷路器測試設備供應商，能滿足你對斷路器進行完整和準確分析的需求。公司成立于1979年，一直致力于斷路器的測試的研究，通過...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典ELCON SA10斷路器（開關）綜合測試分析儀由愛儀器儀表網代理，本產品是電力系統中*重要的控制和保護設備，斷路器的高度可靠性是其*主要的特征之一。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

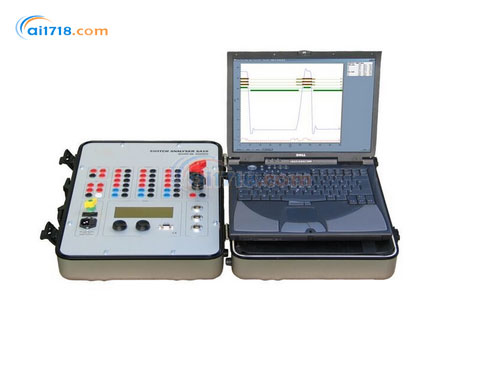

SA10斷路器（開關）綜合測試分析儀簡介：
?高壓斷路器是電力系統中*重要的控制和保護設備，無論電力線路處于什么狀態，例如空載，負載或短路故障，當要求斷路器動作時，它都應能可靠動作，或是關合，或是開斷電路
?斷路器的高度可靠性是其*主要的特征之一
?然而，斷路器在其使用壽命期內要經受嚴酷的環境考驗和開斷考驗，當關合電流或開斷故障電流時，要求斷路器在毫秒級的時間內成功地履行它的職責
?然后將經歷幾天，幾個月，甚至一年的隨時操作的準備狀態，在斷路器漫長的運行周期內，如何判斷和保證斷路器各項參數的準確性并符合其技術要求是斷路器可靠運行的前提條件
?斷路器作為電力系統*主要的保護設備如果發生故障，它所造成的損失，如引起其他設備的損壞和電力系統停電，比斷路器本身的價值要大的多

SA10斷路器（開關）綜合測試分析儀特點：
?操作時間測試：合閘時間，分閘時間，合-分時間，分-合時間，分-合-分時間，合閘電阻預接入時間，同期，彈跳時間。
?合閘電阻測試：*大5000Ω
?機械性能測試：行程，速度（平均速度，瞬時速度，瞬時加速度），超程，彈跳。
?線圈性能測試：線圈電流，電阻，功率，通電時間，銜鐵動作時間，線圈動作時的電壓降。
?線圈的觸發方式：線圈電流觸發，線圈電壓觸發，主斷口觸發，輔助觸點觸發，行程觸發，電機電流觸發，等多種觸發方式。
?儲能電機測試：儲能時間，電機電流，功率。
?選相合閘裝置的檢測功能（過零點檢測）。
?*分閘功能測試：檢查線圈脫扣系統的故障。
?斷路器雙端接地運行方式下的斷路器性能測試（BSG）。雙端接地下，可同時測量6個主斷口的操作時間和電阻值。
?采樣頻率：*大50KHz
?*長測量時間：211s
?斷口的直阻測量功能（200A）
?斷口的動態電阻測量功能（DRM）
?無線藍牙控制和操作功能
?曲線顯示：主斷口時間曲線，輔助觸點時間曲線，行程曲線，線圈電流曲線，線圈電壓變化曲線，電機儲能曲線，動態電阻曲線（DRM），瞬時速度曲線，瞬時加速度曲線，選相合閘測試曲線。
?曲線疊加功能：實測曲線與歷史曲線的疊加。
?測試曲線的包絡線功能。
?測試數據的統計和分析功能（可按照斷路器型號，操作次數，日期等分類統計）。
?自動測試序列：斷路器出廠前的例行測試。
?訂單，測試報告的管理功能：軟件內嵌Access或SQL數據庫用于管理訂單和測試報告。
認可：SA10是目前在現場測試設備中，在測試和分析斷路器性能方面*被ABB Switchgear AB接受和認可的測試設備。

SA10斷路器（開關）綜合測試分析儀主要測量對象：
?特高壓斷路器，超高壓斷路器，高壓斷路器，中壓斷路器。隔離開關，快速隔離開關等。

序號	名稱	單位	參數
1	主斷口通道	個	12
2	合閘電阻預投入時間通道	個	12
3	輔助觸點測量通道	個	6
4	斷口直阻測量通道	個	1
5	合閘電阻測量通道	個	1
6	線圈控制通道	個	2
7	電機測量通道	個	1
8	無線藍牙控制單元	個	1
9	傳感器測量通道（可同時連接3個數字解碼傳感器或3個直線式模擬傳感器）	個	3
10	電腦連接口RS232	個	1
11	主斷口測量時間范圍	S	0-211
12	時間測量*大精度	ms	0.01
13	傳感器通道		PPR2500?；5-10KΩ電阻
14	傳感器通道輸入電壓（DC）	V	5
15	斷口直阻測量范圍	μΩ	0-1000
16	斷口直阻測量精度	μΩ	±2μΩ
17	斷口直阻測量電流	A	200
18	電機電流測量范圍（AC/DC）	A	0-50
19	電機電壓測量范圍（AC/DC）	V	0-300
20	線圈電流測量范圍（AC/DC）	A	0-30
21	線圈電壓測量范圍（AC/DC）	V	0-300
22	線圈觸發響應時間	μs	<20
23	合閘電阻測量范圍	Ω	0-5000
24	采樣頻率	Hz	10-50000
25	環境操作溫度	°C	-20°-+50°
26	環境儲存溫度	°C	-40°-+70°
27	相對濕度		0%-97%
28	無線藍牙連接控制	米	100
29	尺寸	mm	458x331x153
30	重量	Kg	11.6
31	滿足的標準		IEC1000-4-2 L4 IEC1000-4-3 L3 IEC1000-4-4 IEC1000-4-5

1	雙端接地測試功能單元	應用于雙端接地運行方式下的斷路器測試。可同時對6個斷口的時間進行測量，包括6個斷口的直阻測量

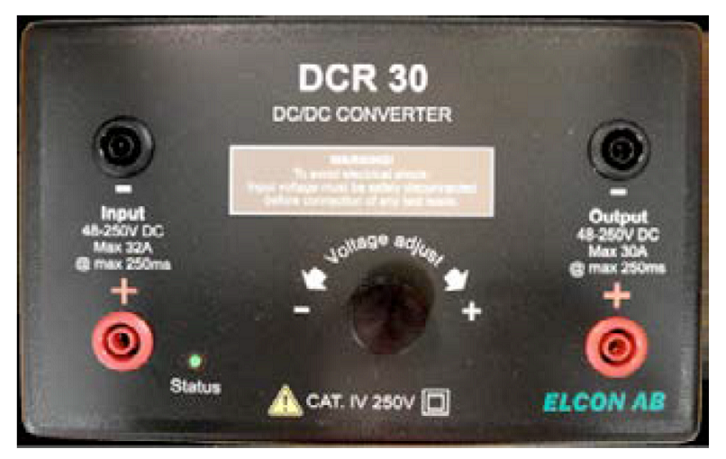

2	電壓調節單元	對輸入的直流電源電壓進行調節，適用于斷路器低電壓的檢測
3	選相合閘測量單元	檢測帶選項合閘功能裝置的斷路器是否在過零點動作。

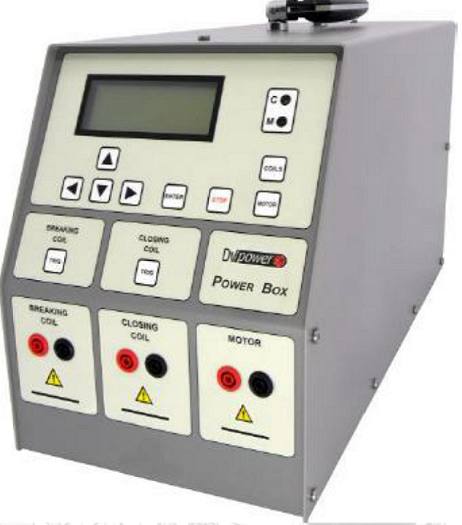

4	BSP50D直流電源	輸入220VAC；輸出0-300VDC，可作為一般的直流電源使用，也可對斷路器進行低電壓測試（手動，自動調壓功能）

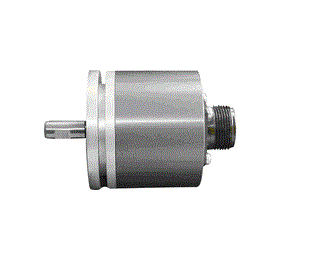

5	旋轉式數字解碼器	高精度數字旋轉傳感器

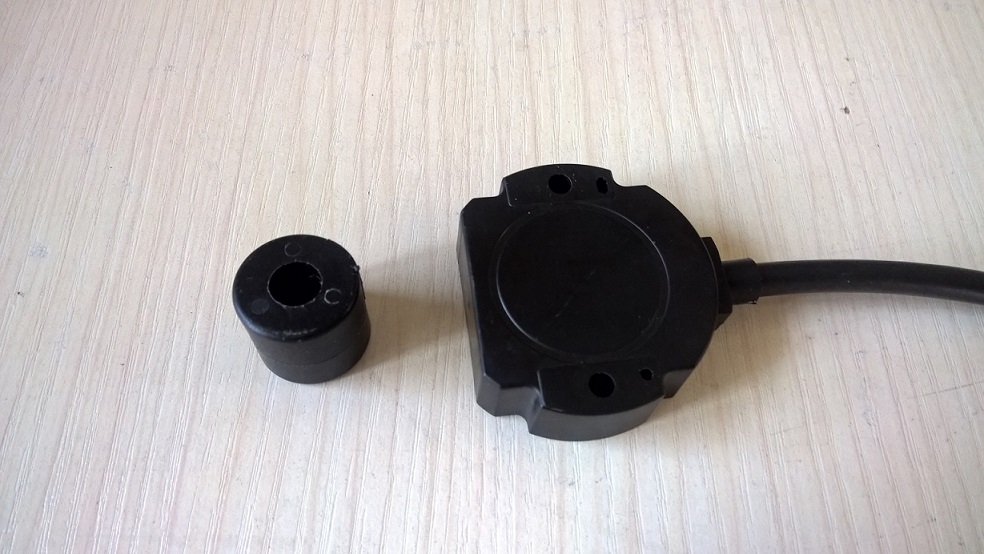

6	旋轉式非接觸式數字解碼器	微型非接觸式旋轉數字解碼器，適用狹小空間的斷路器測試。

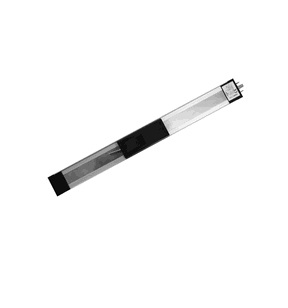

7	模擬直線傳感器	HMA-A（B）系列專用測速支架。
8	ABB專用測速支架	HPL系列；LTB系列專用測速支架

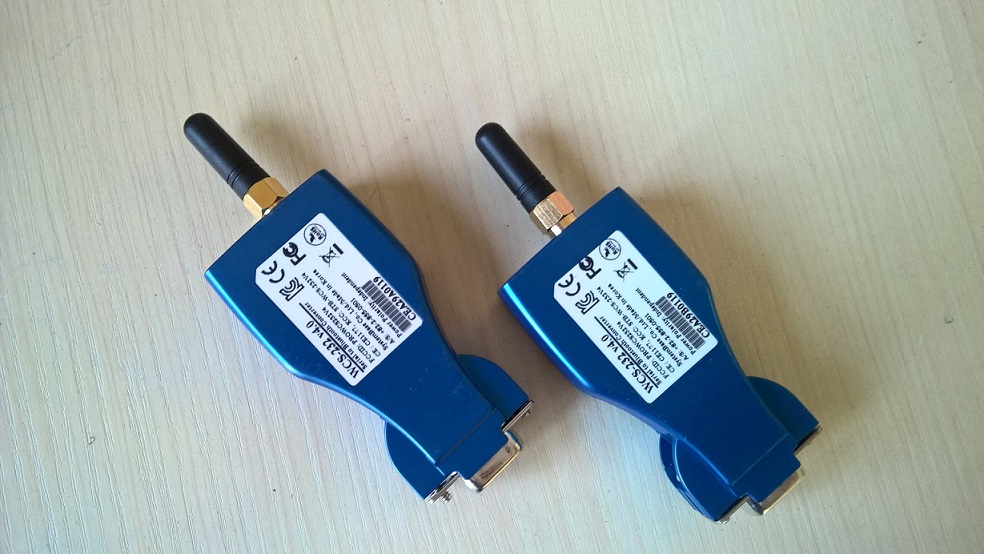

9	無線藍牙（100米）	測試者可遠離被測試斷路器，保護測試者的人身安全

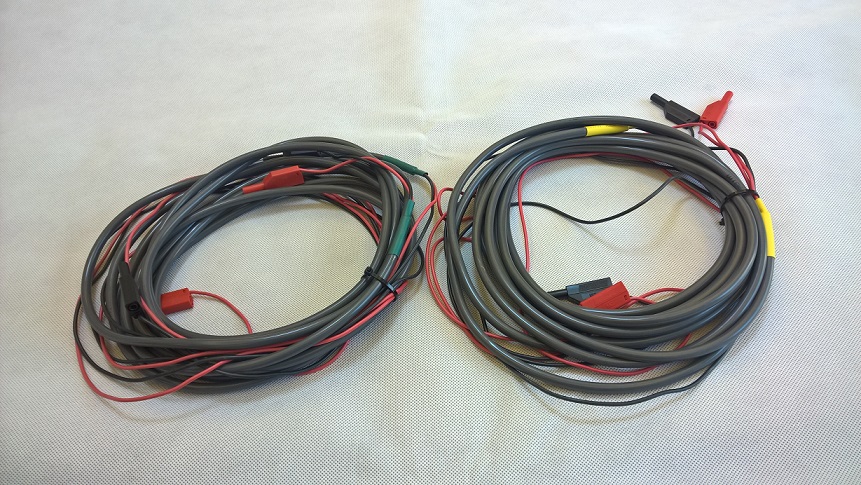

10	斷口測試線

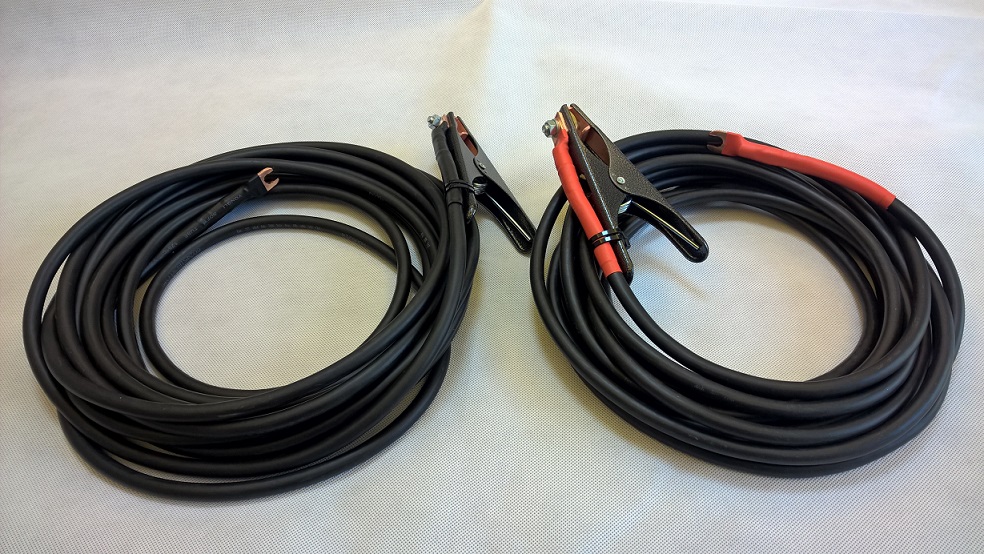

11	直阻測試線

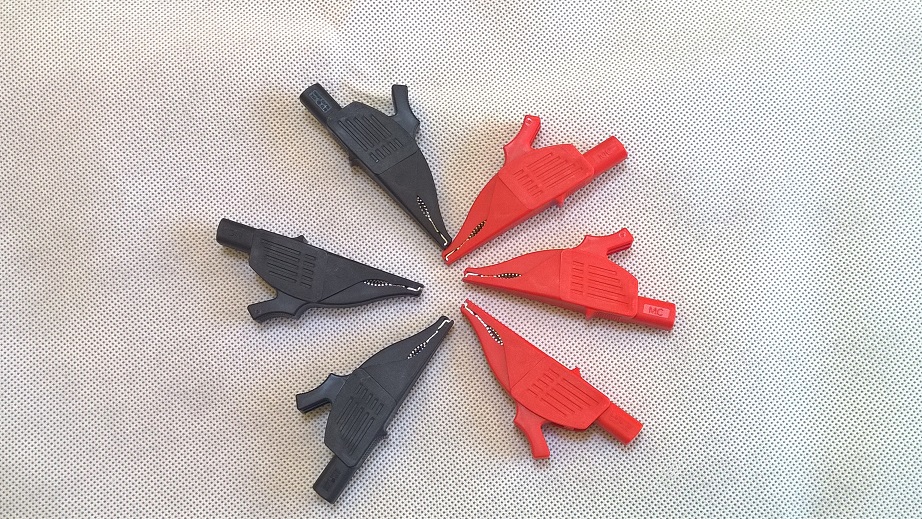

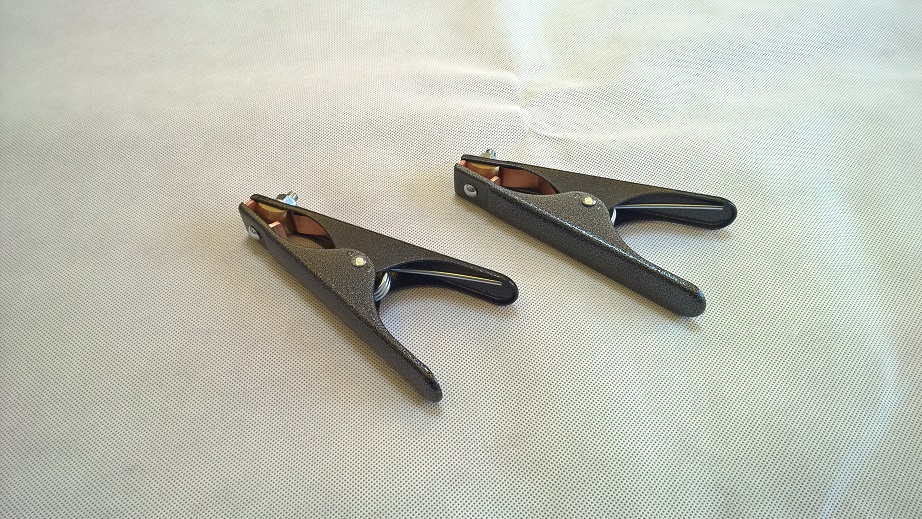

12	斷口測試線夾
13	200A DC電流測試線夾

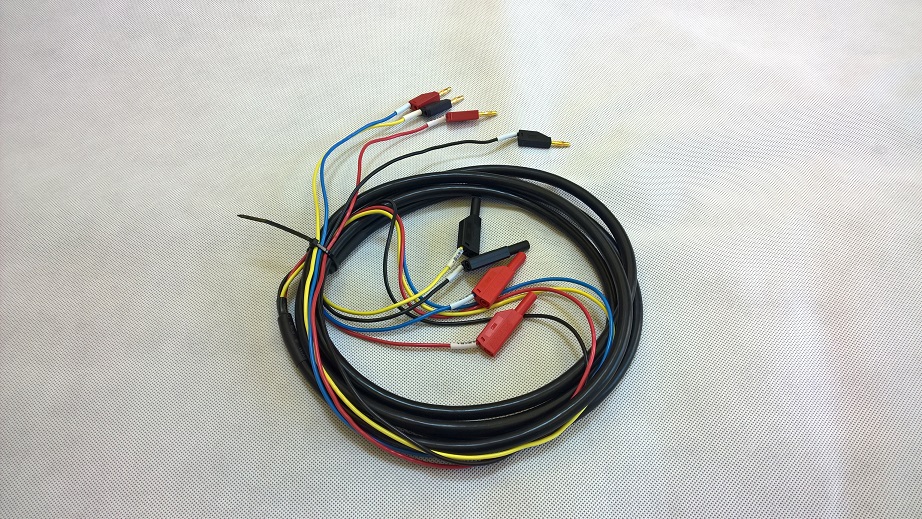

14	線圈控制線
