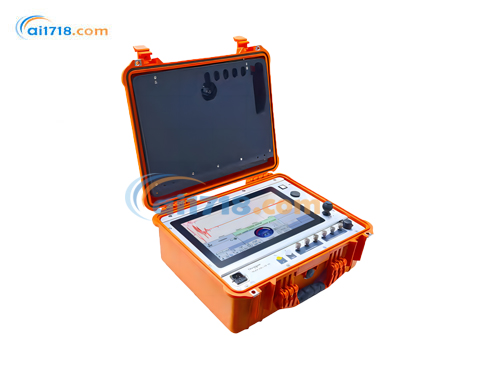

美國MEGGER　TELEFLEX? VX-PT V2高端時域脈沖反射儀

型號：TELEFLEX? VX-PT V2高端時域脈沖反射儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

Megger TELEFLEX® VX-PT V2高端時域脈沖反射儀由愛儀器儀表網代理，Teleflex® VX-PT V2是一款便攜式、獨立的三相時域反射計（TDR），設計用于電力電纜上的故障定位，包括低壓（LV）、中壓（MV）和高壓（HV）的所有電纜等級的應用。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

TELEFLEX® VX-PT V2高端時域脈沖反射儀介紹

Teleflex® VX-PT V2是一款便攜式、獨立的三相時域反射計（TDR），設計用于電力電纜上的故障定位，包括低壓（LV）、中壓（MV）和高壓（HV）的所有電纜等級的應用。并適用于紙絕緣、交聯聚乙烯等各種絕緣材料的電纜。

Teleflex® VX-PT V2 操作通過一鍵式操作鈕和鐘表式設計界面即可實現。具有觸摸屏功能的大型超亮彩色顯示屏進一步提高操作者的舒適度，得出快速準確的結果。

Teleflex® VX-PT V2 由外部電源供電。設備外殼堅固耐用，適合在惡劣條件下使用。
Teleflex® VX-PT V2 支持波形追蹤對比測量。新敷設電纜上采集基準波形，建立了阻抗基線。該基準波形是未來電纜故障情況下進行比較的重要參考。

與高壓單元配合使用時，Teleflex®VX-PT V2支持所有高壓預定位方法（如ARM、ICE、DECAY等）。特有的△U觸發技術為設備提供*佳的時限觸發功能，以獲得*準確的測量結果。

ARM® 多次脈沖法技術，可以實現一次放電生成15個波形，供操作者選擇*好的波形。特別適合油紙電纜，長距離電纜，潮濕進水的電纜故障定位。

尾部自動糾偏技術是一種長距離抗衰減技術。它抵消了電纜的傳輸衰減，使遠端的波形仍然清晰可見，并且保證了近距離的電纜波形不會發生畸變。特別適合像海纜等長距離電纜。

Teleflex® VX-PT V2 配有MeggerBook Lite軟件，可用于測量數據導入、導出、分析和打印。

Teleflex® VX-PT V2 采用 Linux 的操作系統，安全穩定性高，確保了系統的完整性和對潛在威脅的保護。它還通過以太網端口和TeamViewer提供遠程訪問和控制功能。

TELEFLEX® VX-PT V2設備優勢
■ 15.6英寸超大可觸摸彩色顯示屏
■ 直觀的鐘表式設計界面,易于操作
■ 具備 L↑H和ΔU觸發功能的ARM多次脈沖法
■ ARM多次弧反射法技術，一次放電生成15個波形
■ 尾部糾偏技術; 抵消電纜傳輸衰減，遠端波形清
晰，近端波形不畸變
■ 屏幕同時可顯示6個波形，適合對比
■ 自動電纜終端識別和故障位置標記
■ 與所有故障定位系統兼容使用
■ 市電電源供電，輸入100…240 V AC
■ 533MHz真實采樣率
■ 無需內部補償
■ 測量數據自動保存（90天），可手動*保存
■ 超大容量，存儲數據 > 100000條
TELEFLEX® 支持以下工作模式
■ 三相TDR測量
■ 差分測量
■ 對比測量
■ 所有弧反射方法
■ 燃燒弧反射法（ARM Burning）
■ 脈沖電流法 (ICE)和衰減法 (DECAY)
■ 間歇性故障定位 (IFL)
■ 局部放電定位
■ MeggerBook Lite軟件，可用于測量數據導入、
導出、分析和打印。
■ 可以導出為CSV數據格式
■ 全中文界面

訂購信息
產品	訂單編號.
Teleflex VX-PT V2配置標準測量線	1014407
5 m長測試連接線	2004385
12 m長測試連接線	2005067
用于帶電低壓電纜直接測量的隔離裝置，可連接交流電壓*高440VAC	1015307

TELEFLEX® VX-PT V2技術參數
顯示	工業級TFT 彩色顯示器
LCD 尺寸	15.6英寸
縱橫比	16:9
分辨率	1920x1080
背光	LED
亮度	450 cd/m2 防眩光電容觸摸屏
脈沖發射	單級
脈沖幅值	150 V,可調節
脈沖寬度	20 ns …10 μs
脈沖能量	無限制的連續操作和無限制的快速重復脈沖，在150V下向測試電纜輸出10μs 的全功率脈沖
第三方認證	經過DAkkS 認證
動態量程	115 dB
尾部糾偏	+40 dB (抗衰減)
采樣率	533 MHz
測量范圍	20 m…1280 km 在V/2 =80 m/μs
增益范圍	0.…100 %,可調節
分辨率	0.1 m @V/2=80 m/μs
精度	0.1 %
時基精度	<50 ppm(<0.005%)
濾波器	4500 kHz,2100 kHz,1000 kHz,450kHz,250 kHz

半波速	10…149.9 m/μs
輸出阻抗	50 Ω
補償	無需補償
ARM@觸發	自動調節t(L1H 和△U)
外部電壓	保護強度<300 V
連接低壓電纜	達到440VAC, 必須在隔離裝置下使用
內存	64 GB SSD 存儲數據>100000條
接口	3個 TDR 測量接口 3個高壓弧反射測量接口 1個三相 Lemosa接口 1個USB 接口 1個網口
防護等級	合蓋IP 65,IP 54打開
電源	市電供電，輸入電壓范圍100.…240 V AC,50/60 Hz
尺寸	525x220x445mm
重量	18 kg
工作溫度	-10 ℃…+50℃
儲存溫度	-20℃ .…+60℃
