美國HVI(美高測) CDS3616U電纜故障定位儀由愛儀器儀表網代理，本產品是完善的電纜故障定位儀成套設備，高達36kV的電纜的理想選擇。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

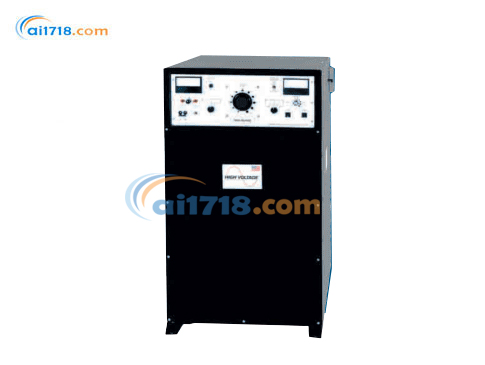

CDS-3616U(F)

CDS3616U電纜故障定位儀產品簡介：
?CDS3616U電纜故障定位儀輸出電壓為120kV，適用于定位額定電壓*高69kV，線對地電壓36kV電纜的故障。
?CDS3616U電纜故障定位儀280mA的高燒穿電流可以是故障點降低其弧光電壓，使得以更低且損害更小的電壓來沖擊故障電纜，并保證能輸出滿能量來定位故障。
?CDS3616U電纜故障定位儀可僅采用9kV的電壓來沖擊故障電纜，同時能保證1600焦耳能量。
?CDS3616U電纜故障定位儀輕松定位電纜故障，無需多次重復

專為 69kV 及以下高壓電纜系統設計的高能量故障定位設備，適用于網絡系統、油浸電纜及長距離電纜的高阻、低阻故障定位，支持三檔電壓輸出和智能燃燒技術，兼容主流 TDR / 雷達設備。

CDS3616U電纜故障定位儀主要功能：

高能量沖擊與低電壓定位
三檔電壓輸出：0–9/18/36 kV DC，保持全能量放電（1600 J），支持低電壓定位（如 9 kV），減少電纜損傷。
高燃燒電流：280 mA（9 kV 檔）快速降低故障阻抗，將高阻故障轉換為低阻故障，支持安全測試。
智能測試控制
可變放電速率：6–10 秒自適應調節，適配不同電纜類型和故障特性。
內置高壓耦合器：支持電弧反射和電流脈沖法，兼容主流 TDR / 雷達設備（如 Radar Engineers Model 1669）。
安全與耐用性
EPR 低溫柔性電纜：100 英尺輸出電纜在 - 40°C 環境仍保持柔性，適應嚴苛現場條件。
多重安全保護：外部聯鎖、緊急停止按鈕、內部加熱器防冷凝，保障操作安全。

CDS 系列對比
CDS - 2010U
CDS - 3616U

	CDS - 2010U	CDS - 3616U
輸入：	120V 交流，60Hz，25A（CDS - 2010U） 230V 交流，50/60Hz，15A（CDS - 2010UF）	120V 交流，60Hz，25A（CDS - 3616U） 230V 交流，50/60Hz，15A（CDS - 3616UF）
高壓輸出：	0 - 5/10/20kV 直流	0 - 9/18/36kV 直流
高壓燒穿電流：	400/200/100mA	280/140/70mA
放電輸出：	每個抽頭在*大電壓下為 1000 焦耳	每個抽頭在*大電壓下為 1600 焦耳
放電速率：	6 - 10 秒	6 - 10 秒
TDR 接口：	電弧反射電流脈沖	電弧反射電流脈沖
尺寸：	27 英寸寬 x 27 英寸深 x 48 英寸高 686mm 寬 x 686mm 深 x 1219mm 高	25 英寸寬 x 29 英寸深 x 44.5 英寸高（帶附加電纜盤時為 30 英寸寬） 635mm 寬 x 737mm 深 x 1130mm 高
重量：	260 磅 118kg	375 磅 170kg
輸出終端：	50 英尺高壓、回線和接地線	100 英尺高壓、回線和接地線
可選電纜盤：	100 - 330 英尺的高壓、回線和接地線盤	100 - 300 英尺的高壓、回線和接地線盤
其他功能：	堅固的運輸保護儀表外部聯鎖緊急停止蘑菇開關內部加熱器以限制冷凝集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法電流脈沖法	堅固的運輸保護儀表外部聯鎖緊急停止蘑菇開關觀察接地螺線管的窗口內部加熱器以限制冷凝集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法

CDS3616U電纜故障定位儀其他特點：

?50英尺HV，回路和接地
?堅固耐用的瞬時保護電表
?外部聯鎖
?緊急關閉開關
?防冷凝內加熱器

CDS - 3616U產品規格

	CDS - 2010U	CDS - 3616U
輸入：	120V 交流，60Hz，25A（CDS - 2010U） 230V 交流，50/60Hz，15A（CDS - 2010UF）	120V 交流，60Hz，25A（CDS - 3616U） 230V 交流，50/60Hz，15A（CDS - 3616UF）
高壓輸出：	0 - 5/10/20kV 直流	0 - 9/18/36kV 直流
高壓燒穿電流：	400/200/100mA	280/140/70mA
放電輸出：	每個抽頭在*大電壓下為 1000 焦耳	每個抽頭在*大電壓下為 1600 焦耳
放電速率：	6 - 10 秒	6 - 10 秒
TDR 接口：	電弧反射電流脈沖	電弧反射電流脈沖
尺寸：	27 英寸寬 x 27 英寸深 x 48 英寸高 686mm 寬 x 686mm 深 x 1219mm 高	25 英寸寬 x 29 英寸深 x 44.5 英寸高（帶附加電纜盤時為 30 英寸寬） 635mm 寬 x 737mm 深 x 1130mm 高
重量：	260 磅 118kg	375 磅 170kg
輸出終端：	50 英尺高壓、回線和接地線	100 英尺高壓、回線和接地線
可選電纜盤：	100 - 330 英尺的高壓、回線和接地線盤	100 - 300 英尺的高壓、回線和接地線盤
其他功能：	堅固的運輸保護儀表外部聯鎖緊急停止蘑菇開關內部加熱器以限制冷凝集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法電流脈沖法	堅固的運輸保護儀表外部聯鎖緊急停止蘑菇開關觀察接地螺線管的窗口內部加熱器以限制冷凝集成耦合器 / 濾波器 / TDR 接口，用于：電弧反射法
