美國MEGGER　VLF Sine 62kV中壓電纜測試和診斷系統

型號：VLF Sine 62kV中壓電纜測試和診斷系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER VLF Sine 62kV中壓電纜測試和診斷系統由愛儀器儀表網代理，VLF Sine 62kV這款62 kV 測試儀是一款多功能工具。除了VLF和直流測試外，當與步進電壓探頭ESG NT/NT2結合使用時，它還可以進行護套測試和護套故障定位。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

VLF Sine 62kV中壓電纜測試和診斷系統簡介：

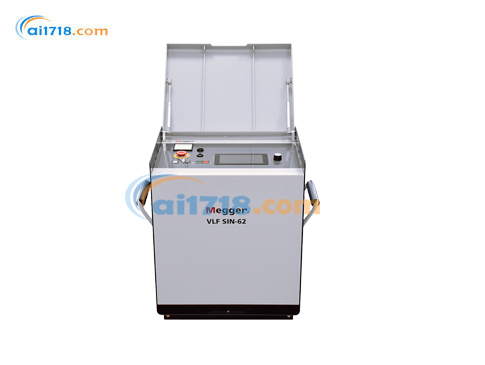

集成介損（tan delta）功能的 VLF Sine 62 kV，是一款緊湊、耐用且便攜的高性能中壓電纜測試與診斷系統。
這款 62 kV 測試儀是一款多功能工具：除 VLF（超低頻）測試和直流測試外，還可執行護套測試與護套故障定位（需搭配跨步電壓探頭 ESG NT2 使用）。此外，可選配的內置介損（tan delta）功能可擴展系統功能，實現對電纜完整性與運行狀態的雙重評估。該智能 VLF 系統能根據電纜長度自動調整測試頻率，即便對額定電壓 35 kV、*長 25 千米的電纜進行測試，也能輕松且可靠地完成。
現場操作無需外接計算機。VLF 正弦波 62 kV 配備直觀的操作軟件和大容量內置存儲器，可自動評估并存儲所有數據。通過 USB 接口或與移動終端的無線連接（即將推出），可輕松導出數據集；借助隨設備附贈的 PC 軟件 Megger Book Lite，能對數據進行處理并生成報告。用戶可在設備上即時查看所有已完成的測量結果，也可在后續任意時間回顧。
經過精心設計的觸控友好型用戶界面，將用戶體驗提升至*的高度。即便對于較復雜的電纜診斷方法，所需的培訓時間也能降至*短。得益于模擬殘余電壓指示器，用戶可隨時掌握被測電纜的狀態，從而確保**別的安全性。
該系統還可作為可選局部放電（PD）附件（PDS 62-SIN）的電壓源。通過該附件，系統可擴展為通用測試與診斷系統，實現耐壓測試、介損診斷及局部放電診斷功能。
VLF 正弦波 62 kV 和 PDS 62-SIN 均可選配運輸箱，方便安全運輸與存儲。

VLF Sine 62kV產品特點
*高測試容量可達 10 μF
連續工作周期
7 英寸大型彩色觸摸屏
配備直觀用戶軟件與大容量內置存儲器
可選配內置介損（tan delta）功能，可依據 IEEE 400.2 標準或用戶自定義趨勢限值自動評估
通過可選配的 PDS 62-SIN 局部放電耦合器，可擴展為完整的測試與診斷設備組
具備擊穿檢測、被測物體自動放電及殘余電壓指示功能，保障用戶*高安全
符合 IEC 60229 標準的護套測試與護套故障定位功能
支持介損（TD）模式與局部放電（PD）模式下的監控式耐壓測試
已預留無線數據傳輸功能

供貨范圍
固定高壓連接電纜（可選 5 米、10 米或 15 米）
電源電纜 / 接地線（可選 5 米、10 米或 15 米）
固定附件包
含 MeggerBook Lite 報告軟件的 USB 閃存盤
操作手冊

VLF Sine 62kV訂購信息

產品名稱	訂單編號
VLF SINE 62 kV（含 5 米高壓導線）	1015090
VLF SINE 62 kV（含 10 米高壓導線）	1015091
VLF SINE 62 kV（含 15 米高壓導線）	1016941
必選電源電纜（任選 1 款）	-
歐盟標準電源電纜	810000024
英國標準電源電纜	118307335
美國標準電源電纜	502025220
澳大利亞標準電源電纜	90020435
必選夾具套裝（任選 1 款）	-
歐盟標準 VLF SINE 62 kV 夾具套裝	2016176
美國標準 VLF SINE 62 kV 夾具套裝	2016300
可選配件	-
內置介損模塊	138316309
HVCC VLF SIN-62 泄漏電流校正模塊	1013605
外部安全單元（無控制 / 帶控制）	2010001 / 2006112
VLF CS-SF6-UNI-L 測試適配器套裝（長 460 毫米）	1013586
VLF CS-SF6-UNI-K 測試適配器套裝（短 310 毫米）	1013587
PDS 62-SIN 局部放電耦合器	詳見 PDS 62-SIN 產品說明書
VLF SINE 62 kV 運輸箱	90041725
PDS 62-SIN 運輸箱	90023948
ESG NT2 跨步電壓探頭	1014430
VLF SINE 62 kV 測試 / 校準證書	2011622
Windows 系統 MeggerBook 3 軟件（完整版許可證）	2015875

VLF Sine 62kV中壓電纜測試和診斷系統參數

技術指標	詳細參數
輸出電壓	-
VLF 正弦波	0 … 44 kV 有效值 / 0 … 62 kV 峰值
直流電壓	± 0 … 62 kV
VLF 矩形波電壓	0 … 62 kV
精度	± 1 %
分辨率	0.1 kV
輸出電流	-
電源輸出電流	62 kV 時為 23 mA
精度	峰值 ± 1 %
分辨率	1 μA
頻率范圍	0.01 ... 0.1 Hz（自動頻率調節）
輸出負載	44 kV 有效值、0.1 Hz 時為 1 μF；*高測試容量為 10 μF
內置介損（tan delta）	-
測量頻率	0.01 ... 0.1 Hz
測量范圍	10?? ... 10?
精度	10??
分辨率	10?? 或 10??
護套測試	0 … -20 kV 直流
護套故障定位	-
	0 … -20 kV 直流
	脈沖頻率比：0.5:1、1:2、1:3、1:4 及 1.5:0.5
安全	-
殘余電壓指示	被測物體自動放電及殘余電壓指示器
輸入電壓	100 V … 264 V，50/60 Hz，2000 VA
工作周期	連續
顯示屏	7 英寸彩色觸摸屏
接口	USB、局域網（LAN）、無線（即將推出）
內置存儲器	可存儲至少 1000 組測量數據
尺寸（寬 × 高 × 深）	530（670）× 640 × 510 毫米 20.9（26.4）× 25.2 × 20.1 英寸
重量	59 千克 / 130 磅
防護等級	IP 21
工作溫度	-20 °C … +55 °C / -4 °F … 131 °F
存儲溫度	-20 °C … +70 °C / -4 °F … 158 °F
*	含提手
MEGGER VLF Sine 62kV中壓電纜測試和診斷系統文檔
