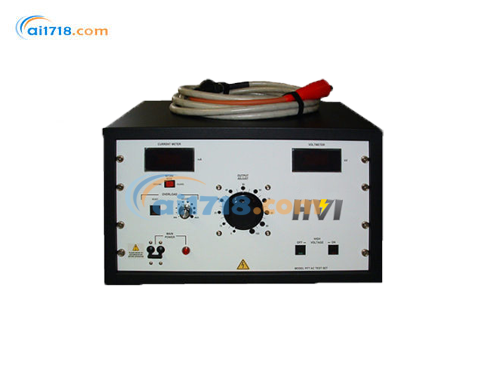

美國HVI(美高測)　ABT系列臺式交流耐壓測試儀

型號：ABT系列臺式交流耐壓測試儀

品牌：美國HVI(美高測)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國HVI(美高測)

美高測的歷史和著名的電力工程師斯坦利.珀希爾(Stanley G. Peschel)先生的生平密不可分。他20多歲的時候就在他父親的高壓設備公司(Peschel Instruments)工作。在短短的幾年當中就將業務擴大，并于1962年創建Hipotronics公司，在高壓測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國HVI(美高測) ABT系列臺式交流耐壓測試儀由愛儀器儀表網代理，本產品基于行業*的 PFT 系列便攜式交流高壓發生器設計的臺式工頻交流耐壓測試設備，適用于工廠、實驗室和維修車間的多種測試應用場景。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ABT系列臺式交流耐壓測試儀產品概述
HVI 公司的 ABT 系列是基于行業*的 PFT 系列便攜式交流高壓發生器設計的臺式工頻交流耐壓測試設備，適用于工廠、實驗室和維修車間的多種測試應用場景。該系列產品在美國紐約州北部的工廠定制生產，輸出功率均為 1.5kVA，電壓型號涵蓋 10kV 至 50kV。所有型號均標配運輸保護和防靜電玻璃面儀表、保護電路以及可調過載保護功能。

ABT系列臺式交流耐壓測試儀產品特點
功能多樣的控制配置：提供多種控制方式，從標準手動控制到自動化程度高的 PLC 編程控制（C5），滿足不同用戶操作習慣和測試需求。如 C3、C4 的自動控制模式，有預設電壓上升速率和測試停留定時器，能簡化操作流程，提高測試效率。
*的測量與顯示：各控制版本都配備了精度較高的電壓表和電流表，部分型號還升級為 3.5 位或 4.5 位數字儀表，方便*讀取電壓、電流數據，為測試結果的準確性提供保障。
良好的負載適應性：適用于電阻性或輕電容性負載測試，輸出功率穩定在 1.5kVA ，能滿足多種電氣設備交流耐壓測試，且在不同電壓下可調節輸出電流，以適應不同負載需求。
可靠的安全防護：標配運輸保護和防靜電玻璃面儀表，防止運輸損壞和靜電干擾。設有外部聯鎖裝置，可外接安全設備；部分型號還可選安全鑰匙聯鎖開關、閃爍*告燈、安全燈棧等，全方位保障人員和設備安全。
靈活的升級與擴展：提供豐富可選升級項，如 PLC 接口可實現遠程控制，燃燒電路能輔助故障定位。還可添加數字儀表提升測量精度，安裝腳輪增強設備移動便利性。
標準規范的配置：所有型號都有保護電路，可減少測量誤差；具備可變過載保護，范圍為額定輸出電流的 10 - 110% ，能有效保護設備在異常情況下不被損壞

應用場景
ABT 系列專為測試車間或工廠中的電阻性或輕電容性負載而設計，適用于對高壓設備進行交流耐壓通過 / 失敗測試，如真空管、斷路器、開關設備、小型電機、小型變壓器、電氣元件等眾多需要交流測試電壓的設備。

選型要點
電壓輸出：選擇測試設備時，其電壓應比實際需求高 20 - 25% ，以預留足夠的電壓余量，應對未來測試標準或應用的變化。在相同 kVA 額定值下，輸出電壓額定值增加，電流額定值會成比例降低。
功率 / 電流額定值：交流測試時，多數負載呈電容性。與直流測試相比，對電容性負載施加工頻（50/60Hz）高壓交流電，需要測試設備具備更高的功率和電流額定值。選擇測試設備時，應確保其功率比預計需求至少高 20 - 25% 。計算測試設備所需電流的公式為：A = 2πfCV（A 為所需測試電流，單位為安培；f 為測試頻率，單位為赫茲；C 為負載電容，單位為法拉；V 為測試電壓，單位為伏特）。也可通過對負載施加較低電壓并測量電流，再根據線性關系估算實際測試電壓下的電流。交流測試設備為恒流裝置，其*大輸出電流在任何輸出電壓下均相同。對于更高電流需求，可參考 HVI 公司的 FPA 系列、HPA 系列和 PAR 系列產品。
負載持續率：大多數交流介電強度測試為短時間測試，每次持續 60 秒，但生產測試可能需要連續測試數小時。ABT 系列交流測試設備大多額定負載持續率為 50% ，即滿功率運行 1 小時，然后關閉 1 小時。多數 ABT 交流測試設備可在約 80% 滿功率額定值下連續運行。
局部放電要求：ABT 系列交流測試設備未進行局部放電（PD）評級。

控制與配置
標準控制（C1）：具備手動輸出電壓調節功能，配有兩量程電壓表、三量程電流表、主電源斷路器及指示燈、高壓開 / 關按鈕、輸出調節控制旋鈕、可變過載保護（可重置，范圍為額定輸出電流的 10 - 110%）以及外部聯鎖裝置。
簡化電動控制（C2）：采用電動輸出電壓控制，配備兩量程電壓表、三量程電流表、保護 / 接地電路控制、電源斷路器及指示燈、高壓開 / 關按鈕、電壓升降控制按鈕、固定電壓上升速率調節、可變過載保護（可重置，范圍為額定輸出電流的 10 - 110%）、緊急停止按鈕以及外部聯鎖裝置。
自動控制（C3）：配備 3.5 位數字儀表，具備保護 / 接地電路控制、電源斷路器、高壓開 / 關按鈕、輸出模式（手動 / 自動）選擇、輸出電壓升降控制、四種固定電壓上升速率（10 - 100 秒，詳情咨詢工廠）、測試停留定時器、可變過載保護（可重置，范圍為額定輸出電流的 10 - 110%）、緊急停止按鈕以及外部聯鎖裝置。
*自動控制（C4）：配備 4.5 位數字儀表，在 C3 控制功能的基礎上，進一步提升了測量精度，其他功能與 C3 類似，包括保護 / 接地電路、輸出模式選擇、電壓電流控制、測試停留定時器、過載保護、緊急停止按鈕以及外部聯鎖裝置等。
PLC 編程控制（C5）：提供板載 PLC 進行完整的操作和編程控制，并配有 PC 接口，用于下載測試結果以生成報告。該控制器可在自動模式下實現重復測試的完全自動化，也可在手動模式下進行簡單的耐壓測試。測試配置文件可在工廠預設或通過觸摸屏輸入，用戶可使用梯形邏輯編程輕松修改操作。C5 控制器支持用戶從 PLC 完全編程控制測試設備的操作，并可使用報告軟件完整下載測試結果用于生成報告，但該控制器不提供保護 / 接地電路。此外，還配備 320 x 240 彩色觸摸屏用于編程和操作，可圖形化顯示測試過程中的輸出電壓和電流，顯示*終測試結果，支持輕松保存和調用測試配置文件。

可選升級
PLC 接口：C3 或 C4 控制器可選配此升級，提供輸入和輸出控制接口，可與遠程可編程邏輯控制器（PLC）或其他客戶提供的控制器連接。該升級具備本地模式（使用前面板控制）和遠程模式（通過客戶提供的外部控制），包括 0 - 10Vdc 輸入控制和輸出反饋信號，可遠程控制介電測試設備的大部分功能，并向外部客戶提供的 PLC 控制器發送輸出信號。在遠程模式下，除緊急停止按鈕、電壓表和電流表外，前面板其他控制功能均被禁用。
燃燒電路：可選配燃燒電抗器，用于限制輸出電流，以便在被測設備內部燒穿故障點，從而定位故障。開啟燃燒功能時，過載保護功能將被禁用，所有控制包均支持此升級。
其他升級選項：包括閃爍*告燈（高壓電路通電時閃爍紅色*示燈）、安全燈棧（高壓電路未通電時亮綠燈，通電時亮紅燈）、安全鑰匙聯鎖開關（前面板安裝的鑰匙操作聯鎖開關）、腳輪（在控制部分和 / 或高壓部分下方安裝 2 英寸或 6 英寸腳輪）以及數字儀表（為 C1 和 C2 控制包提供 3.5 位數字儀表升級，升級后型號添加 “D” 后綴）。

高壓部分配置
電纜輸出：部分型號配備帶屏蔽的輸出電纜，如 ABT - 103CM、ABT - 303CM 等，方便連接被測設備。
環形輸出：ABT - 503CM 型號采用頂部環形輸出終端，適用于特定的測試連接需求。

可選配件
DVR 系列精密分壓器：DVR - 150 和 DVR - 300 精密電壓分壓器，用于驗證 ABT 交流耐壓測試設備的電壓校準。
接地棒：用于在測試后安全確認被測設備已放電并處于接地電位。
手和腳安全聯鎖開關：為 “常閉式” 安全開關，連接到 ABT 交流耐壓測試設備后部接線板的外部聯鎖裝置。測試前需按下開關，測試過程中需保持按下狀態，松開開關將切斷高壓電路，附帶 12 英尺引線。

ABT系列臺式交流耐壓測試儀產品規格

ABT-103CM ABT-103CMF	ABT-303CM ABT-303CMF	ABT-503CM ABT-503CMF
輸入	120 V, 60Hz, 15 A（ABT - 103CM） 230 V, 50/60Hz, 8 A（ABT - 103CMF）	120 V, 60 Hz, 15 A（ABT - 303CM） 230 V, 50/60 Hz, 8 A（ABT - 303CMF）	120 V, 60 Hz, 15 A（ABT - 503CM） 230 V, 50/60 Hz, 8 A（ABT - 503CMF）
輸出	0 - 10 kV AC，1.5 kVA *大電流 150 mA 低電壓時輸出電流降低	0 - 30 kV AC，1.5 kVA *大電流 50 mA 低電壓時輸出電流降低	0 - 50 kV AC，1.5 kVA *大電流 30 mA 低電壓時輸出電流降低
負載持續率	1.5 kVA：連續	1.5 kVA：連續	1.5 kVA：連續
電壓表	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 滿量程	3.5 英寸，量程 0 - 12/30 kV AC，精度 ±2% 滿量程	3.5 英寸，量程 0 - 25/50 kV AC，精度 ±2% 滿量程
電流表	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 滿量程量程乘數 x1，x10，x100，帶保護 / 接地負載回路	3.5 英寸，量程 0 - 5/10 kV AC，精度 ±2% 滿量程量程乘數 x1，x10，x100，帶保護 / 接地負載回路	3.5 英寸，量程 0 - 1.0 mA，精度 ±2% 滿量程量程乘數 x1，x10，x100，帶保護 / 接地負載回路
失真度	小于 5%	小于 5%	小于 5%
尺寸與重量	21 x 15.5 x 14.5 英寸，70 磅 533 x 394 x 368mm，32kg	21 x 15.5 x 14.5 英寸，104 磅 533 x 394 x 368mm，47kg	21 x 15.5 x 14.5 英寸，104 磅 533 x 394 x 368mm，47kg
輸出終端	20 英尺（6m）帶鱷魚夾的屏蔽 EPR 輸出電纜	20 英尺（6 m）帶鱷魚夾的屏蔽輸出電纜	頂部環形
供貨范圍	20 英尺黑色接地引線、操作手冊、校準證書	20 英尺黑色接地引線、操作手冊、校準證書	20 英尺黑色接地引線、操作手冊、校準證書
