西班牙SMC　RAPTOR HV高壓測試儀

型號：RAPTOR HV高壓測試儀

品牌：西班牙SMC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙SMC

我們是一家領先的公司，設計、制造和銷售一系列用于電氣測試的電子產品和解決方案，主要在保護繼電器領域以及變電站、發電廠和能源系統中調試和維護相關的測試和測量設備。 30多年來，SMC一直在開發和生產自己的產品，以更高的設計和服務質量，來滿足全球客戶和用戶的需求。質量是公司在各...[查看更多]

瀏覽過此產品的用戶最終購買了

西班牙SMC RAPTOR HV高壓測試儀由愛儀器儀表網代理，本產品是一種可選產品，可將 Raptor 的應用擴展到需要使用中高交流電壓的測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

西班牙SMC RAPTOR HV高壓測試儀產品描述

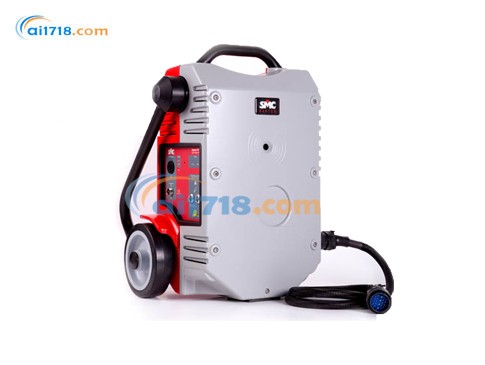

Raptor - HV 是一款高壓從機，是將 Raptor 的應用擴展到需要使用高達 2 KV 高交流電壓測試的可選產品。該產品與 Raptor 主機配合使用，外觀與之相似。
Raptor HV 通過擴展端口連接到主機單元，并從那里獲取所需的電源。它是一款可插拔的高壓外設，利用了 Raptor 主機的所有寶貴功能，包括電子控制開關放大器、基于 DSP 的智能以及強大的通信和設備同步系統。自然，HV 的控制完全集成在主機的控制臺中。
主機在擴展端口產生的電源電壓由 HV 提升至兩個用戶可選范圍，1kV 和 2kV，輸出以電流、電壓和相位角進行測量，以提供適當的注入控制和應用反饋。電壓和電流可以以非常高的精度進行測量，以支持各種應用。
為了符合國際安全要求，Raptor HV 的包裝包括一個內部蜂鳴器，用于指示高壓輸出激活，以及兩個用于可選旋轉*告燈和可選蘑菇型緊急斷路器的連接器。內部蜂鳴器可以從 Raptor 的控制臺禁用。
另一個突出特點是能夠注入不同于市電頻率的頻率，從而增強其電氣測試能力。將任何 Raptor C - XX 系統與 Raptor HV 結合使用，可提供上*的系統，該系統結合了大電流和高電壓注入，并具有適當的功率，適用于變電站和開關設備的主要維護和調試測試應用。這是一款創新的先進變電站測試系統，取代了對多個測試裝置的需求。
Raptor HV 僅重 28 公斤，與 Raptor 其他單元一樣緊湊小巧，帶有輪子和折疊手柄，降低了運輸成本并減少了人力需求。

RAPTOR HV產品特點

兩個用戶可選輸出量程：0-1000 V 交流電（VAC）和 0-2000 V 交流電（VAC）。
通過擴展端口從 Raptor 主機獲取電源。
可通過通用的 Raptor 主機用戶界面進行控制。
集成測試電壓和電流測量功能。
支持額外的測試模板。
有聲安全蜂鳴器。
可拆卸式旋轉*示燈和緊急停止按鈕。
zhuoyue的 Raptor 系列便攜性。

RAPTOR HV應用領域
電流互感器（CT）、電壓互感器（VT）和電勢互感器（PT）的耐壓測試。
電流互感器（CT）和電壓互感器（VT）的勵磁電流測量、拐點（Knee Point）測試。
電壓互感器（VT）和電勢互感器（PT）的變比測量。
電壓互感器（VT）二次繞組的極性測試。
電壓傳感器和轉換器的測試。
跨步電壓與接觸電壓測量。

訂購信息

系統配置	包含內容
RAPTOR C - 05	1 個 Raptor - HH + 1 個 Raptor - MS
RAPTOR C - 15	1 個 Raptor - HH + 1 個 Raptor - MS + 1 個 Raptor - SL
RAPTOR C - 25	1 個 Raptor - HH + 1 個 Raptor - MS + 2 個 Raptor - SL
RAPTOR C - 35	1 個 Raptor - HH + 1 個 Raptor - MS + 3 個 Raptor - SL
RAPTOR C - XX + RAPTOR HV	上述任一配置 + 1 個 RAPTOR HV

Raptor 系統：Raptor HV產品規格

高壓輸出（@240Vac，50Hz）

輸出交流電壓	*大輸出交流電流	負載持續率
0..2 KV	1 A	連續
0..2 KV	2 A	3 分鐘
0..2 KV	2.5 A	2 分鐘
0..1KV	2 A	連續
0..1KV	4 A	3 分鐘
0..1KV	5 A	2 分鐘
開路分辨率	1 Vac	-
輸出頻率	20 - 400 Hz（在 50 - 60 Hz 范圍外時功率會降低）	-
西班牙SMC RAPTOR HV高壓測試儀

內部測量（在 10..* 量程 / 50 - 60Hz 時）

二次電流（內部）	-
范圍	0.08 / 0.8 / 8 Aac
分辨率	0.04 / 0.4 / 4 mAac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°
二次電壓（內部）	-
范圍	1000 / 2000 Vac
分辨率	1 Vac
頻率范圍	20 – 400 Hz
電平精度	0.1% 的測量值 + 0.1% 的量程
相位角精度	+/-0.25°

擴展端口

參數	描述
來自放大器的電源輸入	160 Vac@16 A 連續 – 32 A 3’
RS - 485 通信鏈路	集成在擴展端口中
總線電源	+5 V
相位同步	是
主電源	230 Vac@1A

通用參數

參數	描述
電源	由 Raptor MS 的擴展端口供電
重量	28 公斤 / 61.6 磅
保護	過熱、電源故障、通信故障
安全	集成高強度蜂鳴器、外部*告燈連接器、蘑菇型緊急停止連接器
運輸	集成輪子、固定和可調節手柄
通風	強制通風
