瑞典DV POWER　TRT-H系列手持式變壓器匝數比測試儀

型號：TRT-H系列手持式變壓器匝數比測試儀

品牌：瑞典DV POWER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

瑞典DV POWER

IBEKO POWER AB 公司位于瑞典，專業致力于新一代電力測試設備的研發和制造，所有產品均采用更先進的技術和工藝制造。“DV- power”是其商標，該系列產品是由前“Programma”公司的一組工程師與ABB 公司共同研發的。我司成立于2000年，由一群電力電子技術領域...[查看更多]

瀏覽過此產品的用戶最終購買了

瑞典DV POWER TRT-H系列手持式變壓器匝數比測試儀由愛儀器儀表網代理，本產品是DV Power單相儀器，專為測量單相和三相變壓器的匝數比而設計。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

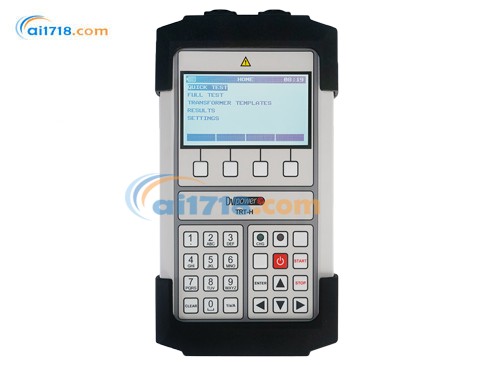

TRT-H系列手持式變壓器匝數比測試儀產品概述

TRT-H 是一款手持式、電池供電的全自動測試設備，專為變壓器的變比、勵磁電流和相移測量而設計。

變壓器變比的測量原理是在高壓繞組兩端施加交流電壓，*測量對應的空載變壓器繞組兩端的交流電壓，然后顯示這兩個電壓的比值。

用戶可以輸入變壓器的銘牌電壓，從而計算出變比偏差。這一功能避免了因操作人員手動計算而可能產生的任何誤差。TRT-H 會將測量得到的變比與銘牌變比進行比較，并打印出每次測試的誤差百分比。

TRT-H系列手持式變壓器匝數比測試儀產品特點

市場上*的手持式儀器

可測量 3 種變壓器參數：
- 變比
- 勵磁電流
- 相位角
單相測試電壓*高可達 40V 交流
變比精度*高可達 ±0.1%
極其輕便 —— 僅 1.4 千克 / 3.1 磅
電池供電
可測試單相和三相變壓器

應用領域

該儀器的應用場景包括：

配電變壓器的變比測量
儀用變壓器的變比驗證
變比偏差計算
配電變壓器和儀用變壓器的勵磁電流測量
配電變壓器和儀用變壓器的相位角測量
儀用變壓器的極性檢查

將 TRT-H 連接到測試對象

配電變壓器

使用兩組電纜，TRT-H 可以同時連接到變壓器高壓側的一相和低壓側的一相。

連接 TRT-H 到三相配電變壓器

優勢和特點

內置電池：TRT-H 由用戶可更換的內置可充電鋰離子電池供電。充滿電的電池可滿足一整天的測試需求。TRT-H 也可以在連接市電電源的情況下運行。
內存：TRT-H 有存儲 100 個變壓器記錄的空間。每個變壓器記錄中*多可存儲 15 個測試結果。
電流互感器（CT）：TRT-H 可以同時連接到電流互感器（CT）的一次側和二次側。電流互感器是特殊構造的變壓器，屬于儀用變壓器，一次側通常只有一匝，偶爾有兩匝，而較多的匝數位于 CT 的 “X”（二次）側。因此，在驗證 CT 時，TRT-H 的 “X” 測試電纜必須連接到 CT 的一次側。如果沒有一次側端子，TRT-H 的 “X” 電纜應穿過 CT 鐵芯并短接。

連接 TRT-H 到未安裝的電流互感器（CT）

DV-TR 軟件：TRT-H 內部存儲器中的所有結果都可以通過藍牙通信輕松傳輸到 DV-TR 軟件。這使得用戶可以在辦公室對結果進行分析、打印，或創建定制的測試報告。該軟件包含在購買價格內。

TRT-H系列手持式變壓器匝數比測試儀產品規格

項目	詳情
電池	類型：鋰離子，14.8V，2.9Ah 可充電用戶可更換
電源適配器	輸入電壓：90 - 264V 交流，50/60Hz 輸出電壓：12 - 19V 直流輸出電流：2A 直流
輸出電壓	40V、10V、1V 交流
變比測量	測量范圍： 40V 和 10V 交流時為 0.8 - 20000；1V 交流時為 0.8 - 4000 分辨率：5 位數字典型精度： 40V 交流、10V 交流： 0.8 - 999：±0.1%；0.8 - 999：±0.2% 1000 - 3999：±0.15%；1000 - 3999：±0.2% 4000 - 14999：±0.25%；4000 - 14999：±0.25% 15000 - 20000：±0.3%；15000 - 20000：±0.3% 1V 交流： 0.8 - 999：±0.2% 1000 - 4000：±0.2%
勵磁電流測量	測量范圍：0 - 1A 分辨率：0.1mA 典型精度：±(1% 讀數 + 0.5mA)
環境保護（IP 防護等級）	設備：IP40 設備裝在塑料箱中（箱蓋關閉）：IP67
相位角測量	測量范圍：0 - 360° 分辨率：0.01° 典型精度：±0.06°
顯示	4.8 英寸 LCD 顯示屏，240×128 像素
接口	藍牙
內部存儲器	100 個變壓器記錄每個記錄*多包含 15 個結果
保修	3 年，在 DV Power 官方網站注冊后可額外延長 1 年
環境條件	工作溫度：-20°C - +55°C /-4°F - +131°F 存儲和運輸溫度：-40°C - +70°C /-40°F - +158°F 濕度：0% - 95% 相對濕度，無冷凝
尺寸和重量	尺寸（寬 × 高 × 深）：170×310×58mm / 6.69×12.21×2.28 英寸重量：1.4 千克 / 3.1 磅
適用標準	安裝 / 過電壓類別：II 污染等級：2 安全：符合 LVD 2014/35/EU（CE 認證）標準 EN 61010 - 1:2010 電磁兼容性：符合 Directive 2014/30/EU（CE 認證）標準 EN 61326 - 1:2013
	TRT-H參數文檔

訂購信息

儀器	產品編號
手持式變比測試儀 TRT-H	TRTH000-N-02
包含配件	- 基于 Windows 系統的 DV-TR PC 軟件 - 帶 18V/3A 電源適配器的市電電源線 - 運輸袋 - 攜帶帶
標準配件	- H 繞組電流和檢測電纜 2 米（6.56 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-02-2NCWS - X 繞組電流和檢測電纜 2 米（6.56 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-02-2NCWS - 跨接電纜 2 米（6.56 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：JCX-02-2WSWS
可選配件	- H 繞組電流和檢測電纜 1 米（3.28 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-01-2NCWS - X 繞組電流和檢測電纜 1 米（3.28 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-01-2NCWS - H 繞組電流和檢測電纜 3 米（9.84 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-03-2NCWS - X 繞組電流和檢測電纜 3 米（9.84 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-03-2NCWS - H 繞組電流和檢測電纜 5 米（16.4 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-05-2NCWS - X 繞組電流和檢測電纜 5 米（16.4 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-05-2NCWS - H 繞組電流和檢測電纜 10 米（32.8 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-10-2NCWS - X 繞組電流和檢測電纜 10 米（32.8 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-10-2NCWS - H 繞組電流和檢測電纜 15 米（49.2 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：HCS-15-2NCWS - X 繞組電流和檢測電纜 15 米（59.2 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：XCS-15-2NCWS - H 繞組電流和檢測電纜 2 米（6.56 英尺），2.5mm2（14AWG），帶測試探頭，產品編號：HCS-02-2NCTP - X 繞組電流和檢測電纜 2 米（6.56 英尺），2.5mm2（14AWG），帶測試探頭，產品編號：XCS-02-2NCTP - 跨接電纜 1 米（3.28 英尺），2.5mm2（14AWG），帶小型 TTA 夾，產品編號：JCX-01-2WSWS - 14.8V 2900mAh 鋰離子電池，帶防火電池袋，產品編號：LION-BAT-002 - 防火電池袋，產品編號：FIR-RTBBAG-0 - TWR-H、TRT-H 和 RMO-TH 的塑料運輸箱，產品編號：HARD-CASE-TW - 驗證校準器 TRTC，產品編號：TRTC-05-4800 - H 繞組電流和檢測電纜 1 米（3.28 英尺），2.5mm2（14AWG），帶香蕉插頭，產品編號：HCS-01-2NCBP - X 繞組電流和檢測電纜 1 米（3.28 英尺），2.5mm2（14AWG），帶香蕉插頭，產品編號：XCS-01-2NCBP - 電纜袋，產品編號：CABLE-BAG-00
