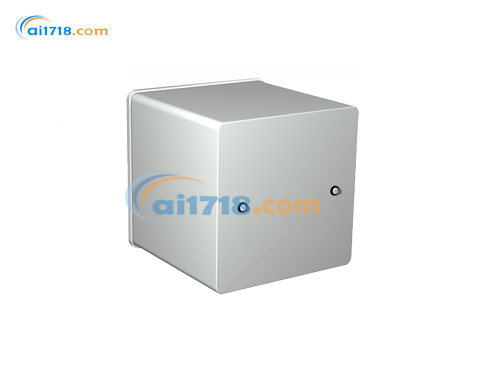

德國 MTE　HYDROCAL 1005 Offshore油中多氣體分析系統

型號：HYDROCAL 1005 Offshore油中多氣體分析系統

品牌：德國 MTE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國 MTE

MTE GROUP The MTE group, acting as a global leader in the field of meter testing, earned its reputation through high quality and innova...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MTE HYDROCAL 1005 Offshore多油中氣分析系統，能分別測量多種關鍵氣體和油中水分，采用免維護系統設計，減少維護成本和工作量。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HYDROCAL 1005 Offshore多油中氣分析系統產品描述
HYDROCAL 1005 海上版是一款具備變壓器監測功能的*性安裝多油中氣體分析系統，專為海上應用場景設計，用于測量變壓器油中的水分（\(H_2O\)）以及氫氣（\(H_2\)）、一氧化碳（CO）、乙炔（\(C_2H_2\)）和乙烯（\(C_2H_4\)）等關鍵氣體。氫氣幾乎參與電力變壓器絕緣系統的各類故障，一氧化碳是纖維素 / 紙質絕緣故障的標志，而乙炔和乙烯的存在及含量變化可進一步判斷故障類型，如過熱、局部放電或高能電弧等。作為 HYDROCAL 1005 的特殊版本，該設備針對海上平臺（如海上風電場）的惡劣環境（鹽水、腐蝕）進行了特殊設計。無窗口且采用 C5M 涂層的外殼，以及鉻鎳和不銹鋼材質的應用，確保了設備的可靠性和耐用性。該設備可通過其可選的模擬輸入接口，連接變壓器上的其他傳感器，成為一個緊湊的變壓器監測系統：4 個模擬輸入接口，支持 0/4...20 mADC 信號。6 個模擬輸入接口，可配置為 0/4...20 mAAC +20% 或 0...80 VAC +20%（通過跳線設置）。此外，它還配備了數字輸出接口，用于傳輸*報信息或執行控制功能（例如控制變壓器的冷卻系統）：5 個數字繼電器輸出。5 個數字光耦合器輸出（可選）。

HYDROCAL 1005 Offshore多油中氣分析系統主要優勢
多參數獨立測量：能分別測量多種關鍵氣體和油中水分。
海上應用專屬設計：外殼無窗口且采用 C5M 涂層，背板配備 2 個 M20 電纜密封套（材質為鉻鎳鋼，防護等級 IP 68，耐腐蝕且耐酸），背板、油入口和外殼螺絲均采用 V4A 不銹鋼材質 。
免維護設計：采用免維護系統設計，減少維護成本和工作量。
安裝便捷：易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），且安裝過程無需中斷變壓器的正常運行。
通信接口豐富：具備 ETHERNET 10/100 Mbit/s（銅纜 / RJ 45 或光纖 / SC 雙工）和 RS 485 通信接口，支持 MODBUS RTU/ASCII、MODBUS TCP、DNP3 和專有通信協議，并為變電站通信協議 IEC 61850 做好了準備。
功能拓展可選：可選配板載 GSM 或模擬調制解調器實現遠程訪問；可選配 DNP3 串行調制解調器用于 SCADA 連接；還可選配高壓和低壓套管傳感器，通過通信接口實現對高壓和低壓套管的監測。

變壓器監測功能
電氣參數監測：可監測電壓和電流（通過電壓和電流互感器 / 傳感器）。
溫度監測：能監測變壓器底部和頂部油溫以及環境溫度（通過額外的溫度傳感器）。
其他設備狀態監測：可監測冷卻階段 / 分接開關位置（例如通過電流傳感器）。
自由配置：模擬輸入可自由分配給任何額外的傳感器。
進一步計算功能：具備熱點（符合 IEC 60076 標準）、壽命損耗、老化率等計算功能（與比利時 PAUWELS 公司聯合開發）。
套管監測功能（可選）：套管監測系統可同時監測兩組三相套管的泄漏電流。該系統在每個被測部件上采用三種不同的測量模式，以提供*的功率因數和電容值，從而評估套管絕緣狀況。測量模式包括：相位比較（比較被測部件與同相電壓供電的另一被測部件的功率因數）、三相電流總和測試（測量三個被測部件，如變壓器上的三個高壓或低壓套管的 A、B、C 相電流總和的不平衡電流）、相鄰相參考測試（比較被測部件與同一設備上其他相部件的功率因數）。套管傳感器 / 適配器可連接到適用于所有類型套管的電容抽頭，可測量高達 140 mA 的泄漏電流，適用于接地和不接地電容抽頭的套管，并設計有防止傳感器與套管監測系統斷開時設備上產生電壓的功能。可選擇多種套管傳感器配置，如高壓側監測、高低壓側監測、其他變壓器的參考高壓套管監測、電容式電壓互感器 / 電容式電流互感器（CCVT/CCPT）參考監測等，*多可配置 3、6、9（需兩個套管監測單元）或 12（需兩個套管監測單元）個套管傳感器。

HYDROCAL 1005 Offshore多油中氣分析系統產品規格

項目	詳情
輔助電源可選標稱電壓	120V - 20% + 15% AC 50/60Hz 230V - 20% + 15% AC 50/60Hz 120V - 20% + 15% DC 230V - 20% + 15% DC（其他標稱電壓可按需定制）
功耗	*大 350 VA
外殼材質	鋁（C5M 涂層）/V4A 不銹鋼
尺寸	寬 263mm× 高 274mm× 深 312mm
重量	約 16.5kg
運行環境溫度	-55℃... +55℃（低于 -10℃顯示功能鎖定）
變壓器內部油溫	-20°C... +90°C
存儲環境溫度	-20°C... +65°C
油壓	*高 800 kpa（允許負壓）
與閥門連接	G1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口
安全認證	CE 認證
絕緣保護	符合 IEC 61010 - 1:2002 標準
防護等級	IP - 55
氣體 / 油中水分測量
測量項目	測量范圍	準確度²⁾³⁾
氫氣（\(H_2\)）	0...2,000 ppm	± 15 % ± 25 ppm
一氧化碳（CO）	0...5,000 ppm	± 20 % ± 25 ppm
乙炔（\(C_2H_2\)）	0...2,000 ppm	± 20 % ± 5 ppm
乙烯（\(C_2H_4\)）	0...2,000 ppm	± 20 % ± 10 ppm
油中水分（\(H_2O\)）	0...100 ppm	± 3 % ± 3 ppm
模擬直流輸出
類型	范圍	默認濃度（可自由分配）
1 個直流電流	0/4...20 mADC	氫氣（\(H_2\)）
1 個直流電流	0/4...20 mADC	乙炔（\(C_2H_2\)）
1 個直流電流	0/4...20 mADC	乙烯（\(C_2H_4\)）
1 個直流電流	0/4...20 mADC	一氧化碳（CO）
1 個直流電流	0/4...20 mADC	油中水分（\(H_2O\)）
數字輸出（繼電器）
類型	控制電壓	*大開關容量（可自由分配）
5 個繼電器⁴⁾	12VDC	220 VDC/VAC / 2 A / 60 W
模擬交流輸入（可選）
類型	范圍	測量值準確度	備注
6 個交流電流或 6 個交流電壓	0/4...20 mA + 20% 或 0...80 V + 20%	≤1.0%	可通過跳線配置
模擬直流輸入
類型	范圍	測量值準確度	備注
4 個直流電流	0/4...20 mADC	≤0.5 %	-
數字輸出（光耦合器，可選）
類型	控制電壓	*大開關容量（可自由分配）
5 個光耦合器⁵⁾	5 VDC	U_CE：額定 24 V / 大 35 V；I_CE：大 40 mA；U_EC：*大 7 V
通信
RS 485	支持專有或 MODBUS® RTU/ASCII 協議
ETHERNET 10/100 Mbit/s 調制解調器	銅纜 / RJ45 或光纖 / SC 雙工，支持專有或 MODBUS® TCP 協議
其他（可選）	板載 GSM 或模擬調制解調器用于遠程訪問；板載 DNP3 串行調制解調器
測量原理	基于頂空原理的小型化氣體采樣（無膜，耐負壓）；專利申請中的油采樣系統（EP1 950 560 A1）；采用近紅外氣體傳感器單元測量CO、\(C_2H_2\)和\(C_2H_4\)；微電子氣體傳感器測量\(H_2\)；薄膜電容式水分傳感器測量\(H_2O\)；配備用于測量油溫和氣體溫度的溫度傳感器
