德國MTE HYDROCAL 1011 genX P是一種便攜式設備，用于分析充油電力變壓器和其他電氣設備隔離液中的溶解氣體和游離氣體?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

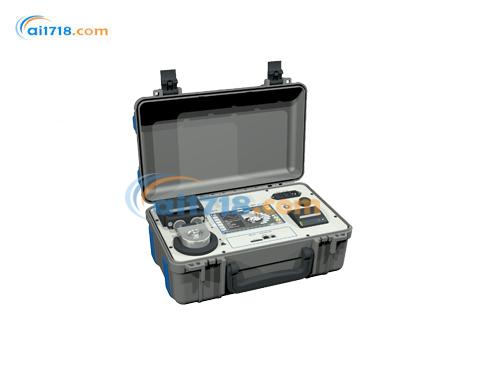

HYDROCAL 1011genX P 便攜式油中溶解氣體分析儀

HYDROCAL 1011genX P 便攜式油中溶解氣體分析儀產品描述

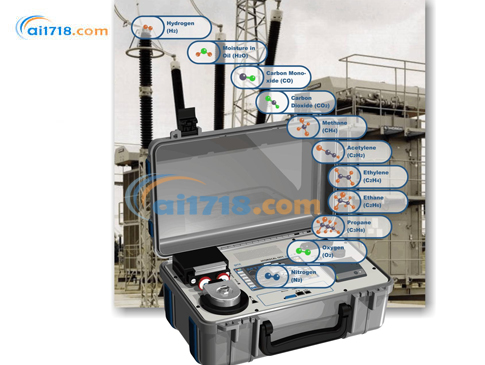

HYDROCAL 1011 genX P 是一款便攜式設備，用于分析油浸式電力變壓器和其他電氣設備絕緣油中的溶解氣體和游離氣體。它能夠分別測量油中的水分（\(H_2O\)），以及氫氣（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）、氧氣（\(O_2\)）、氮氣（\(N_2\)）和丙烷（\(C_3H_8\)）等溶解在變壓器油中的關鍵氣體。氫氣幾乎參與電力變壓器絕緣系統的各類故障，一氧化碳是纖維素 / 紙質絕緣故障的標志，其他輕質烴類氣體的存在和增加可進一步判斷故障類型，如過熱、局部放電或高能電弧等。氧氣含量情況則可反映密封式變壓器是否存在過度老化或密封泄漏問題。

HYDROCAL 1011genX P 便攜式油中溶解氣體分析儀主要優勢
多參數獨立測量：能分別測量多種關鍵氣體和油中水分。
免維護測量系統：采用基于頂空氣體萃取技術（符合 IEC 60567 標準）的免維護近紅外測量系統 。
操作便捷：可通過集成的 7 英寸彩色 TFT（800x480 像素）觸摸屏操作，也能通過 genX 網絡服務器，使用智能手機、平板電腦或筆記本電腦進行操作。
通信多樣：具備 WiFi、USB 或 ETHERNET 10/100 Mbit/s 通信接口。
數據存儲與打印：內置 SD 卡，可存儲電力變壓器和油浸式電氣設備的測試結果、歷史數據和診斷數據，還集成了熱敏報告打印機。

應用領域
小型變壓器監測：適用于監測小型（如配電）變壓器群組，在這些場景中，在線 DGA 可能不具備商業可行性。
其他設備監測：可用于監測其他油浸式高壓設備，如測量 / 保護變壓器、電流互感器 / 電壓互感器、斷路器等。
安裝維修輔助：在電力變壓器的安裝和 / 或維修過程中提供幫助。
氣體樣本分析：用于分析瓦斯繼電器中的氣體樣本。
結果確認：對在線 DGA 設備或瓦斯繼電器發出的*報進行確認。

操作方式
多種操作途徑：設備操作特別方便用戶使用，可通過大型 7 英寸彩色 TFT 觸摸屏進行操作；固件菜單中集成了操作視頻，能逐步解釋整個分析過程，盡可能簡化操作并避免意外錯誤；通過集成的 WiFi 接口和 HYDROCAL genX 網絡服務器，可使用任何智能手機、平板電腦或筆記本電腦操作設備。
軟件工具：HydroSOFT Hybrid App 是新型的核心軟件工具，用于收集、顯示和報告來自 HYDROCAL 1011 genX P 以及其他 HYDROCAL 在線 DGA 設備的 DGA 結果。該軟件支持觸摸屏操作，也可通過鍵盤 / 鼠標進行傳統操作。它由功能強大的 SQL Server Express 數據庫提供支持，允許多用戶訪問并可配置 HYDROCAL 設備。新的離線 DGA 分析結果可添加到設備內部數據庫以及 HydroSOFT Hybrid App 中央軟件工具中，便于查看 DGA 結果的趨勢和變化，該軟件還可對比在線和離線 DGA 結果，并具備強大的報告功能。

HYDROCAL 1011genX P 便攜式油中溶解氣體分析儀產品規格

項目	詳情
輔助電源	88 VAC min... 264 VAC max，47 … 63 Hz
12 VDC 電源	10 VDC min … 14.4 VDC max
功耗	*大 600 VA
外殼材質	硬塑料外殼
尺寸	寬 447mm× 深 297mm× 高 187mm
重量	約 15kg
運行環境溫度	-10°C... +50°C
變壓器內部油溫	-20°C... +90°C
存儲環境溫度	-20°C... +60°C
安全認證	CE 認證
絕緣保護	符合 IEC 61010 - 1 標準
防護等級	外殼關閉時 IP68；外殼打開時 IP40
測量原理	便攜式頂空氣體萃取系統；萃取系統上下部分采用螺紋連接；底部為圓形硬塑料，無尖銳邊角，便于清潔；設有密封的油氣樣本注入口；配備可更換的油過濾器，防止油滴進入測量系統；通過負壓鼓泡法提高目標氣體的萃取效率；采用近紅外氣體傳感器單元測量CO、\(CO_2\)、\(C_2H_2\)、\(C_2H_4\)、\(C_2H_6\)、\(CH_4\)和\(C_3H_8\)；微電子氣體傳感器測量\(H_2\)、\(O_2\)和\(N_2\)；薄膜電容式水分傳感器測量\(H_2O\)
通信	ETHERNET 10/100 Mbit/s 銅纜（RJ 45）；WLAN / WiFi；USB Type B
氣體測量
測量項目	測量范圍	氣體萃取準確度	氣體測量準確度
氫氣（\(H_2\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 20 ppm
一氧化碳（CO）	0 … 10000 ppm	≤ ± 8 % ± 30 ppm	≤ ± 10 % ± 5 ppm
二氧化碳（\(CO_2\)）	0 … 20000 ppm	≤ ± 8 % ± 30 ppm	≤ ± 10 % ± 5 ppm
甲烷（\(CH_4\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙炔（\(C_2H_2\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙烯（\(C_2H_4\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
乙烷（\(C_2H_6\)）	0 … 10000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 10 % ± 5 ppm
丙烷（\(C_3H_8\)）	0 … 5000 ppm	≤ ± 8 % ± 4 ppm	≤ ± 15 % ± 20 ppm
氧氣（\(O_2\)）	0 … 50000 ppm	≤ ± 8 % ± 500 ppm	≤ ± 10 % ± 500 ppm
氮氣（\(N_2\)）	0 … 150000 ppm	≤ ± 8 % ± 1500 ppm	≤ ± 10 % ± 1500 ppm
油中水分測量
測量項目	測量范圍	油中水分測量準確度
油中水分（\(H_2O\)）	0 … 100 % 0 … 150 ppm 0 … 2000 ppm	≤ ± 3 %（*） ≤ ± 3 % ± 3 ppm ≤ ± 3 % of MSC<sup>1)</sup>
連接	電源（88..264VAC）；電源連接單元（12VDC）；集成打印機；萃取腔；通信（SD 存儲卡，支持 USB、ETHERNET、WLAN）
