德國METREL(美翠)　A 1732直流電動汽車充電樁適配器

型號：A 1732直流電動汽車充電樁適配器

品牌：德國METREL(美翠)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國METREL(美翠)

德國美翠公司（METREL）是歐洲著名的電氣測試和測量設備供應商和制造商測試儀器生產廠家，曾經給很多著名的歐美公司做OEM生產，其設計理念先進，產品質量突出，遠銷100多個國家和地區。主要經營產品：高壓兆歐表，模擬高壓兆歐表，低壓電氣安裝多功能測試儀，通用接地電阻測試儀，電氣...[查看更多]

瀏覽過此產品的用戶最終購買了

德國美翠METREL A 1732直流電動汽車充電樁適配器由愛儀器儀表網代理，A 1732 直流電動汽車供電設備適配器是一款專用工具，適用于 Mode 4（直流電動汽車供電設備）和 Mode 3（交流電動汽車供電設備）配置下電動汽車供電設備的電氣安全和功能測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

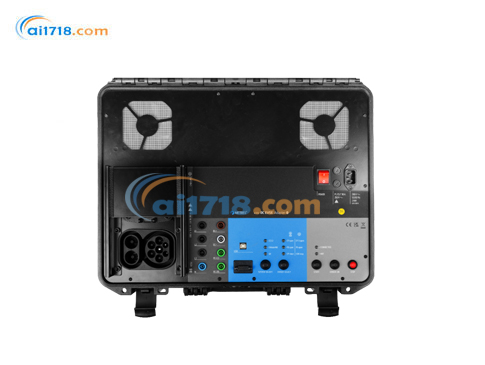

A 1732直流電動汽車充電樁適配器介紹

A 1732 直流電動汽車供電設備適配器是一款專用工具，適用于 Mode 4（直流電動汽車供電設備）和 Mode 3（交流電動汽車供電設備）配置下電動汽車供電設備的電氣安全和功能測試。它支持多種連接器類型，包括 CCS2、CHAdeMO 和 Type 2 交流插頭，通用性極強。該適配器與 MI 3155 搭配使用時，可啟動多種通信協議（如 ISO 15118、DIN 70121、CHAdeMO 和低電平脈沖寬度調制（PWM）），還能在控制引導（CP）信號和保護接地（PE）連接上模擬故障，以評估電動汽車供電設備（EVSE）的響應。當與 MI 3155 EurotestXD 安裝測試儀配對時，A 1732 直流電動汽車供電設備適配器可用于記錄充電協議，執行電動汽車供電設備調試和定期安全測試所需的測量與測試工作。

A 1732直流電動汽車充電樁適配器主要特性
支持 CCS2、CHAdeMO 和交流電動汽車供電設備（AC EVSE）；
具備功能測試協議，可測量端子上的電壓和電流；
針對 CCS2 和 Type 2 接口，支持 CP 開路、PE 開路和 CP 短路的故障模擬；
針對 CHAdeMO 接口，支持 CP3 開路、PE 開路和 CAN 停止的故障模擬；
直流（DC）、交流（AC）和 PE 端子配備香蕉測試點；
雙 PE 測試端子（PE (C) 和 PE (P)），支持真正的四線制低電阻（Rlow）測量；
與 MI 3155 EurotestXD 支持藍牙通信；
過電壓類別為 CAT III / 300 V；
支持 CCS ISO 15118-1 或 DIN 70121 通信協議；
支持 CHAdeMO 0.9.1 及更高版本通信協議；
支持交流 EN 61851-1 通信協議；
內置 300 V、5 A 的模擬電動汽車電池。

與 MI 3155 搭配使用
通過藍牙與 A 1732 直流電動汽車供電設備適配器通信；
存儲結構中預存直流電動汽車供電設備的測試協議；
所有測量可在 MI 3155 EurotestXD 上啟動并查看；
支持 200 mA 測量電流下的*四線制測量；
支持*高 1000 V 直流電壓下的絕緣電阻測量；
功能測試可實時查看充電協議及測試端子上的電壓和電流；
支持遠程故障觸發和響應時間測量；
支持直流阻抗測量；
支持放電時間測量；
非對稱絕緣監測裝置（IMD）測試，故障電阻可在 20 kΩ 至 640 kΩ 范圍內以 5 kΩ 為步長設置；
可編程自動序列（AUTO SEQUENCEs）*，可自定義測試協議；
配備 PC 軟件 Metrel ES Manager，用于測量前后處理：測試結構準備、結果下載、樹形視圖、表格視圖和圖形視圖展示、報告存儲與打印。

A 1732直流電動汽車充電樁適配器應用場景
電動汽車供電設備（EVSE）生產過程中的功能測試和電氣測試；
電動汽車供電設備（EVSE）安裝與調試；
電動汽車供電設備（EVSE）定期檢測；
故障電動汽車供電設備（EVSE）的故障排除。

遵循標準
功能標準
EN 61851 - 1
EN 61851 – 23
ISO 15118-1
DIN SPEC 70121
CHAdeMO
電磁兼容性標準
EN 61326 - 1
安全標準
EN 61010 - 1
EN 61010 - 2 - 030
EN 61010 - 031

A 1732直流電動汽車充電樁適配器規格

類別	參數項	詳情
電源供應	供電電壓、頻率	205...254 伏交流（V AC），50 赫茲（Hz）/60 赫茲（Hz）
電源供應	*大功耗	2000 伏安（VA）
電源供應	電源過電壓類別	CAT II/300 伏（V）
電源供應	海拔高度	≤2000 米（m）
測量類別	測量類別	CAT III/300 伏（V）
防護等級	電源供應類型	I 類
防護等級	污染等級	2 級
防護等級	外殼防護等級	IP40，防沖擊塑料材質 / 便攜式
通信接口	USB 2.0	標準 USB Type B 接口
通信接口	藍牙	v4.2 BR/EDR 及 BLE 規范
電磁兼容性（EMC）	發射等級	B 類（1 組）
電磁兼容性（EMC）	抗擾度	工業環境
參考條件	參考溫度范圍	15 攝氏度（°C）…35 攝氏度（°C）
參考條件	參考濕度范圍	35%…65% 相對濕度（RH）
工作條件	適用場景	戶外使用
工作條件	工作溫度范圍	-10 攝氏度（°C）…+40 攝氏度（°C）
工作條件	*大相對濕度	85% 相對濕度（RH）（0 攝氏度（°C）…40 攝氏度（°C）），無冷凝
存儲條件	溫度范圍	-20 攝氏度（°C）…+60 攝氏度（°C）
存儲條件	*大相對濕度	90% 相對濕度（RH）（-10 攝氏度（°C）…40 攝氏度（°C））；80% 相對濕度（RH）（40 攝氏度（°C）…60 攝氏度（°C））
通用規格	尺寸（寬 × 高 × 深）	50 厘米（cm）×25 厘米（cm）×41 厘米（cm）
通用規格	重量	16.2 千克（kg）
通信標準	CHAdeMO	0.9.1 及更高版本
通信標準	CCS（直流）	ISO 15118-1 或 DIN SPEC 70121（默認 ISO，可選 DIN）
通信標準	CCS（交流）	EN 61851-1 低電平
模擬電動汽車電池	電壓	280 伏（V）至 310 伏（V）
模擬電動汽車電池	負載（充電）電流	300 伏（V）時約 4.9 安（A）
輸入電阻	DC+/DC-	24 兆歐（MΩ）
輸入電阻	DC+/PE、DC-/PE	＞200 兆歐（MΩ）
METREL(美翠) A 1732直流電動汽車充電樁適配器文檔
