直流電阻快速測試儀（微歐計）是取代直流單、雙臂電橋的高精度換代產品，簡析4種關于直流電阻測試儀的使用方法：

電源

直流電阻測試儀為測試提供的電源的兩種：AC220V/DC12V。在強電磁場干擾的情況下建議*好使用直流電源測試此狀態下測試的數值穩定抗工頻干擾能力強。

   A、 直流電阻測試儀 交流電源測試：

   接上交流AC220V電源相應的指示燈亮，硬度計閉合總電源開關相應的指示燈亮按下“啟停”鍵即可進行測試。測試完畢關閉總電源開關(AC220V)相應的指示燈滅放電后再轉換測試夾進行再次測試。

   B、充電：

   接上交流AC220V電源此充電指示燈亮表示正在對機內的可充電池進行充電工作。儀器在使用交流電源測試,同時也在對機內電池進行充電。(儀器設計了充電保護電路不會有過充現象產生)。

   C、直流電源測試：

   閉合總電源開關(DC12V)相應有指示燈亮閉合總電源開關，磁粉探傷儀相應的指示燈亮按下“啟停”鍵即可進行測試。測試完畢關閉總電源開關(DC12V)相應的指示燈熄滅放電后再轉換測試夾，德圖PH計進行再次測試。

測試線的聯接方法：

將儀器的I+、V+、V-、I-端子與被試品按圖1的方法

聯接好。這種聯接法可消除A、B、C、D處的接觸電阻以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx(注意：B、C之間不要反向)。

在使用中如果儀器隨帶的測試線長度不夠可使用直徑相當的導線將測試線加長。

放電：

測試完畢后可直接關斷總電源。如果在感性試品關斷電源后不應馬上拆線操作應讓儀器有續放電過程。一般放電至少20秒否則電感的反電動勢危害人身安全。

測量：

直流電阻測試儀 在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后根據被測值的大小選定欲測的電阻檔按下該檔開關此時該檔指示燈亮四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時在測試回路以外的其它不需測量的線圈*好將其短路以免電磁干擾。

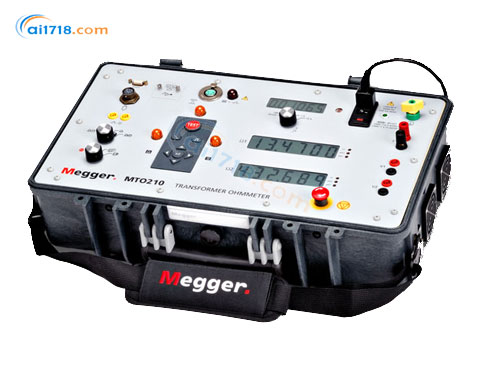

附愛儀器儀表網熱賣產品：美國MEGGER MTO210直流電阻測試儀
