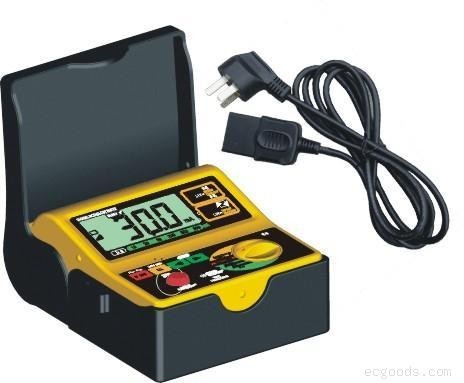

每個家庭都會有開關，因為人們的生活離不開電，但是如果開關漏電那*是一件相當危險的事，一不小心*容易觸電，有一種儀器*是專門為測開關是否漏電而研制的，它*是漏電開關測試儀，這種開關測試儀可以測量漏電開關動作的時間和動作電流，是防止電擊事故的有效手段之一。

漏電開關測試儀的正確使用流程和步驟

1、該檢測儀送出的模擬漏電電流，采用降壓變壓器輸出低壓電流的方法。

輸出模擬漏電流的降壓器其初級輸入電壓由電位器調節端控制，也*是說通過電位器調節，輸入變壓器初級的電壓從零逐步增加，變壓器次級輸出模擬漏電流，也逐步增加，由此可測試漏電保護的動作電流特性。

漏電保護的動作電流和時間測試，溫濕度記錄儀由本機面板上的測試按鈕控制，因測試按鈕按動時，一方面輸出模擬漏電電流，同時該電信號又可去觸發計時毫秒表，所以當漏電開關動作后，記下的時間*是通入該漏電流時的漏電保護開關的動作時間。

2、本機面板上設置了機用電源插座，快速熔斷保險絲，測試線插座、電源開關、調節旋鈕、功能開關，復位按鈕、測試按鈕以及數碼顯示的毫安表、毫秒表等。

零序互感器不在漏電保護器機殼內的保護器特性測量

1、測試前的準備

測試儀接電源前，儀器的“電源開關”應在斷開位置，電源應接在漏電保護器電源側(AC220V)，相、零線不能接錯，測試線穿過零序互感器后接在測試儀電源的同相相線上。測試儀的功能開關放在“予置”位置，檢查接線正確后，將測試儀面板上的“電流調節”電位器逆時針旋轉調到零位，壓下“電源開關”，此時，毫安表、毫秒表指示應為零，如不為零，按一下“復位”按鈕即可。

2、漏電保護器本身漏電動作電流或漏電不動作電流測量(負載側引線應拆開)

機上功能開關放在“予置”位，將漏電保護器投入后，此時按一下測試按鈕，順時針緩慢調節測試儀面板上的“電流調節”電位器，則測試儀的毫安表應有毫安數值顯示，電流逐步增大，直至漏電保護器動作，此時毫安表顯示的讀數，即為漏電動作電流。

漏電不動作電流測量，調節電流方法同上，當電流值達到規定值時，按一下“復位”按鈕，電流回零，再按一下“測試”按鈕，漏電保護器不動作，即為合格。點焊機

3、漏電動作時間測量(負載側引線應拆開)

設定測量動作時間的漏電電流值前，測試線應從漏電開關負載測試到同相主觸頭電源側，功能開關設在“予置”位置，按一下“測試”按鈕后，順時針旋轉“電流調節”電位器調節電流，達到規定值并保持后，斷開測試儀電源開關，并將測試線改接到漏電開關與檢測儀電源相線同相的主觸頭負載側(不能接錯)，將功能開關撥向“測試”位，合上漏電保護器開關，壓下測試儀“電源開關”(如表指示不為零，按一下“復位”按鈕即可)此時按一下“測試”按鈕，漏電保護器應動作跳閘，毫秒表顯示值*是該漏電電流值下的動作時間。如按一下“復位”按鈕清零后，重新合上漏電開關可重復上述時間測量。

4、帶負載測量漏電動作電流

帶負載測量出的漏電動作電流值，已不是漏電保護器本機特性，因負載中一般有漏電電流。對于三相漏電保護器帶負載測量的漏電動作電流大小，反映了負載中的三相漏電不平衡程度。測量方法是同時將測試儀電源和測試線接至每相電源側，用前述三款2條方法測量即可。千萬注意，不能用三款3條接線方法，否則會燒壞測試儀。
