此方法是一種新的測試技術，可以快速準確離線測量，其原理是當繞組連同有載分接開關調壓時，測試輸出的直流通過，設備記錄此電流，在快速過渡的過程中監護電流變化。

此方法是一種“指紋”測試技術，在新出廠或大修后使用相同的測試設置可以檢查有載分接開關調檔線性度、開關位置、過渡時間、紋波變化，對應如觸點磨損，松動，切換開關電阻器損壞，異常電弧等故障問題。

對于YN組別也可以同時測量三相，觀察是否存在同步不一致性問題（＜3ms或制造商值）。

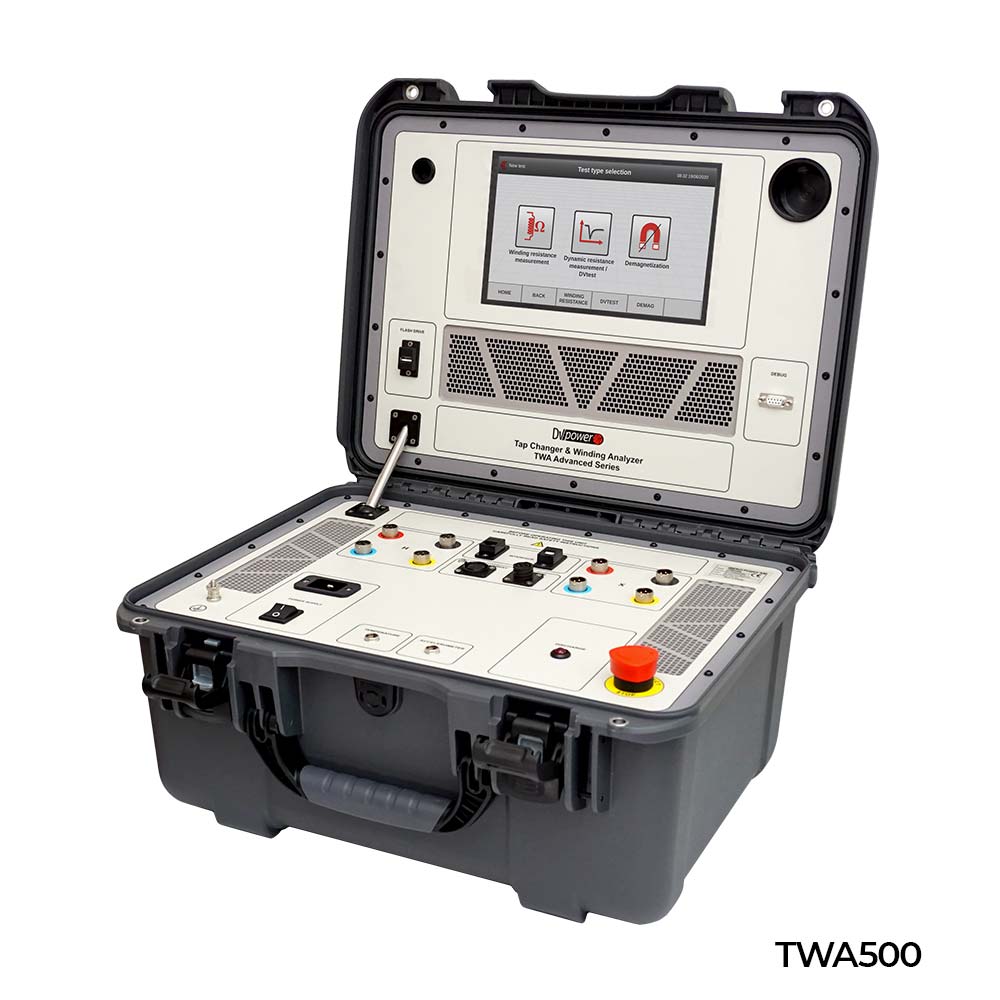

TWA500 三相繞組電阻及有載分接開關測試儀可以完成變壓器的三相直阻、退磁、有載分接開關（動態電阻、同步、電機電流、溫度、振動）測試，對變壓器的繞組、有載分接開關狀態做出準確評估。
使用TWA500 DV test測試錄波速率為0.1ms，與傳統DRM技術相比優勢巨大（動態電阻計數錄波典型速率10ms）。
此方法是一種新的測試技術，可以快速準確離線測量，其原理是當繞組連同有載分接開關調壓時，測試輸出的直流通過，設備記錄此電流，在快速過渡的過程中監護電流變化。
圖片
此方法是一種“指紋”測試技術，在新出廠或大修后使用相同的測試設置可以檢查有載分接開關調檔線性度、開關位置、過渡時間、紋波變化，對應如觸點磨損，松動，切換開關電阻器損壞，異常電弧等故障問題。
對于YN組別也可以同時測量三相，觀察是否存在同步不一致性問題（＜3ms或制造商值）。

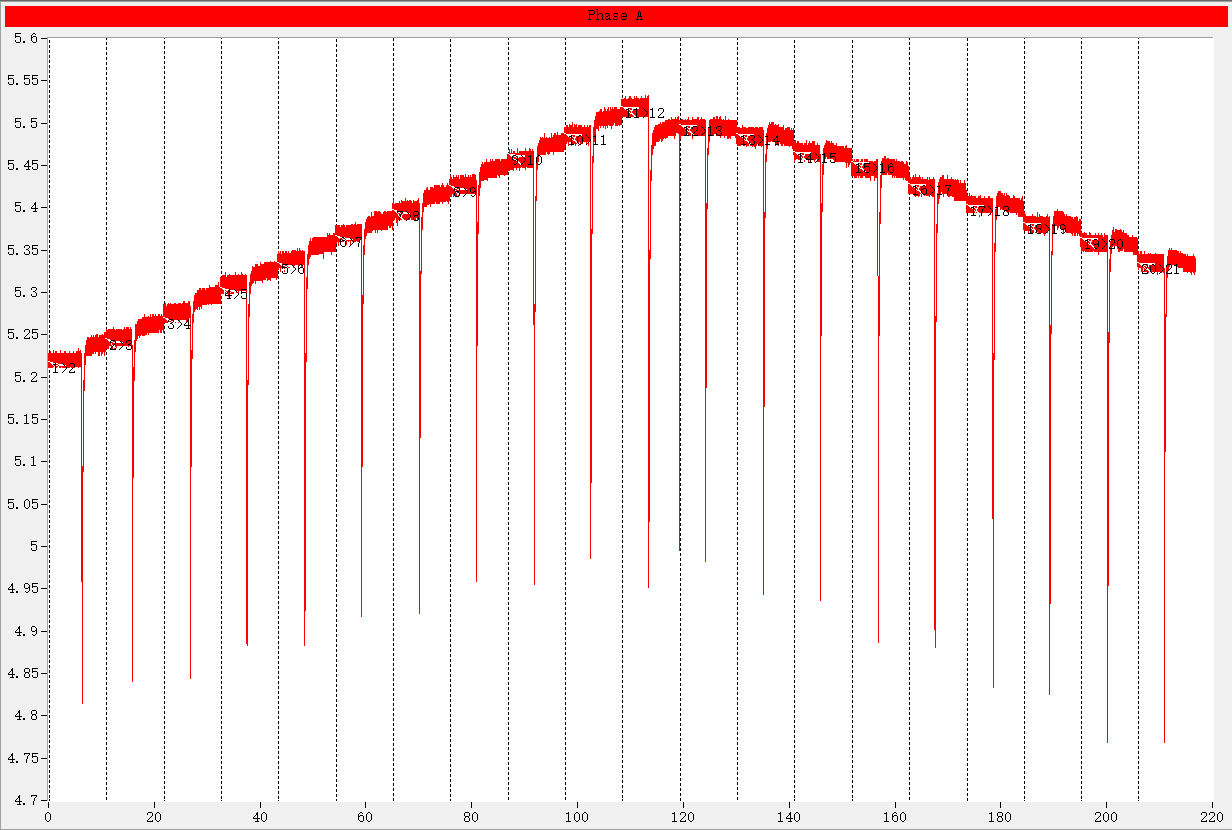

記錄有載分接開關1-21檔位過渡時間和線性度；記錄間隔0.1ms，測試電流15A。

A相數據

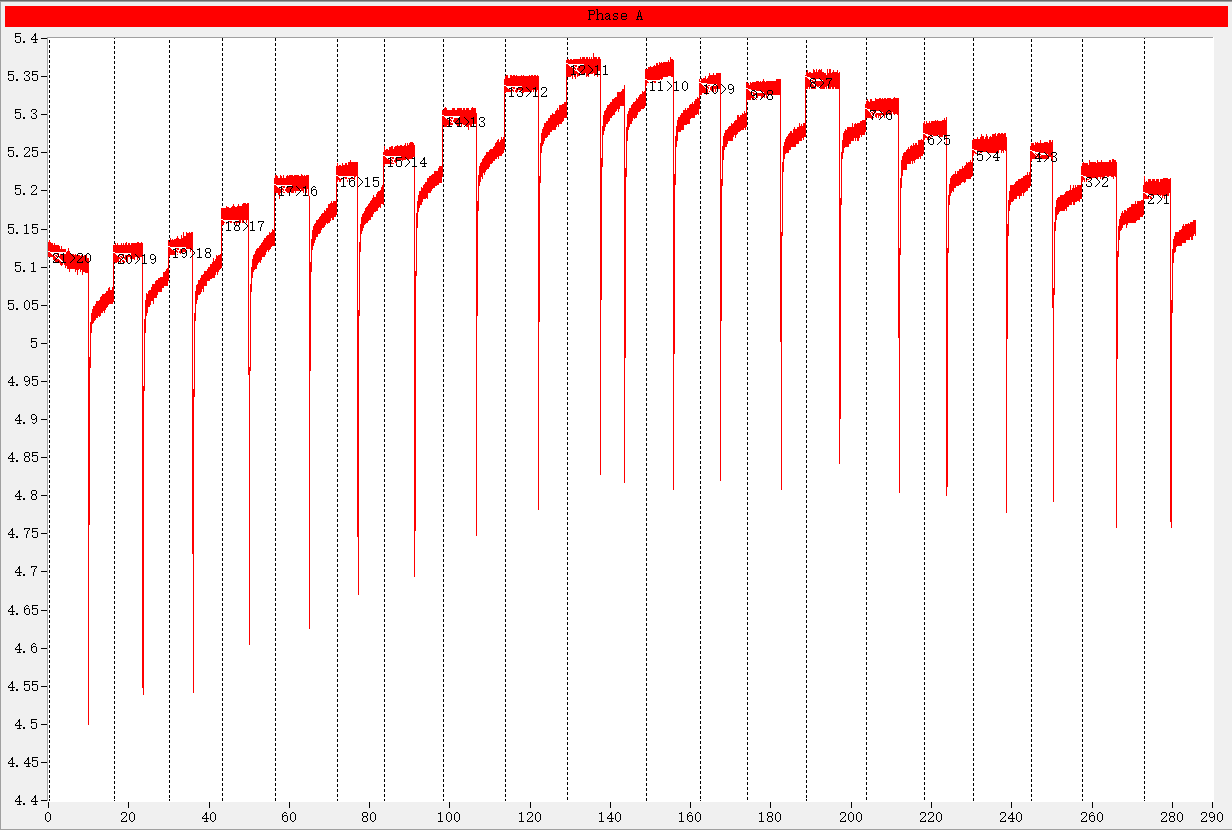

21-1檔位過渡時間和線性度；記錄間隔0.1ms，測試電流15A。

A相數據

調檔開關加/減調節線性度一致，切換過程中無突停、連動，開關過渡位置無觸點彈跳。
三相開斷動態錄波曲線同步一致，同步過程中無階段性差異。
測試結論：

★本次測量有載分接開關升、降檔位工作正常。
