摘要：附著力測試儀是用來測量油漆，涂料，防腐層，電鍍層粘結在基材的牢固程度的一款儀器。Elcometer106拉拔式附著力測量?jī)x——使用簡單，攜帶方便，測量范圍廣泛。應用范圍包括：檢測橋面涂層或噴漿，不銹鋼、鋁制品或混凝土上的涂層。

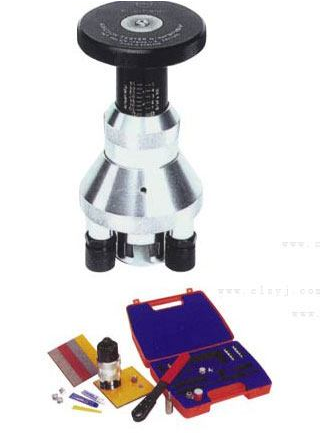

附著力測試儀簡介

配備手提箱——方便現場測量。

手動操作，無需擔心電源

附著力測試儀測量原理

測試圓形鍛模通過黏合劑與涂層表面相連接。

106內裝有一個彈簧，該彈簧向圓形鍛模施加一個提升力。

當圓形鍛模被拉離涂層表面時，刻度上的指示器顯示附著力的數值，該數值按照拉離鍛模所需的力來表示。

測試范圍從5-30PSI(0.05-0.2N/ mm2)到500-3200PSI(5-22N/ mm2)。

換算：kg/cm2Χ10約為N/mm2

符合下列標準

ANSI N5.12 ASTM D 4541

BS EN 24624 ISO 4624

NFT 30-062

Elcometer106附著力測量?jī)x提供5種量程，在訂購前請留意儀器的相關附著力數值。

附著力測試儀尺寸

高：152 mm(6.0″) 直徑：76 mm(3.0″)

圓形鍛模大小 直徑：20mm(0.76″) 面積：314 mm2(0.5平方英寸)

工具箱全套儀器總重 量程1、2、5

2.1kg(4.7磅) 量程3

3.4kg(7.5磅) 量程4

3.6kg(8.0磅)

型 號 名 稱 范 圍 零件號

N/ mm2

(MPa) PSI

Elcometer106/5 Elcometer106附著力測量?jī)x—量程5 (0)-0.2 (0)-30 F106---5

Elcometer106/1 Elcometer106附著力測量?jī)x—量程1 (0)-3.5 (0)-500 F106---1

Elcometer106/2 Elcometer106附著力測量?jī)x—量程2 (0)-7 (0)-1000 F106---2

Elcometer106/3 Elcometer106附著力測量?jī)x—量程3 (0)-15 (0)-2000 F106---3

Elcometer106/4 Elcometer106附著力測量?jī)x—量程4 (0)-22 (0)-3200 F106---4

其他所需物品

備用圓形鍛模(100個/包) T1062895-

直徑為40 mm的大圓形鍛模(5個/包) T1062914-

大型基座支撐環 T1062915-

環氧黏合劑 T99912906
