北京康高特儀器設備導讀：電纜故障定位儀是用于確定電力電纜故障點位置的設備，以下是其一般的操作步驟與注意事項：
操作步驟
1. 準備工作
- 確保電纜已停電，并嚴格按照安全規程進行驗電和掛接地線等操作，以保障操作人員的安全。
- 檢查電纜故障定位儀的外觀是否有損壞，各部件連接是否牢固，電池電量是否充足或外接電源是否正常。
- 根據電纜的類型、電壓等級和故障類型，選擇合適的測試方法和相應的測試附件，如高壓脈沖發生器、耦合電容、探測線圈等。
2. 粗測故障距離
- 將電纜故障定位儀的測試線與電纜的一端正確連接，連接方式通常有直接連接法、電容耦合法等，要確保連接可靠，接觸良好。
- 開啟定位儀電源，根據故障類型選擇相應的測試模式，如低阻故障可選用電橋法或低壓脈沖法，高阻故障一般采用高壓脈沖法或閃絡法等。
- 按照定位儀的操作界面提示，設置相關參數，如電纜的波速度、測試范圍、脈沖寬度等。波速度可根據電纜的材質和結構從儀器的參數表中選取，或通過已知長度的電纜進行校準測量。

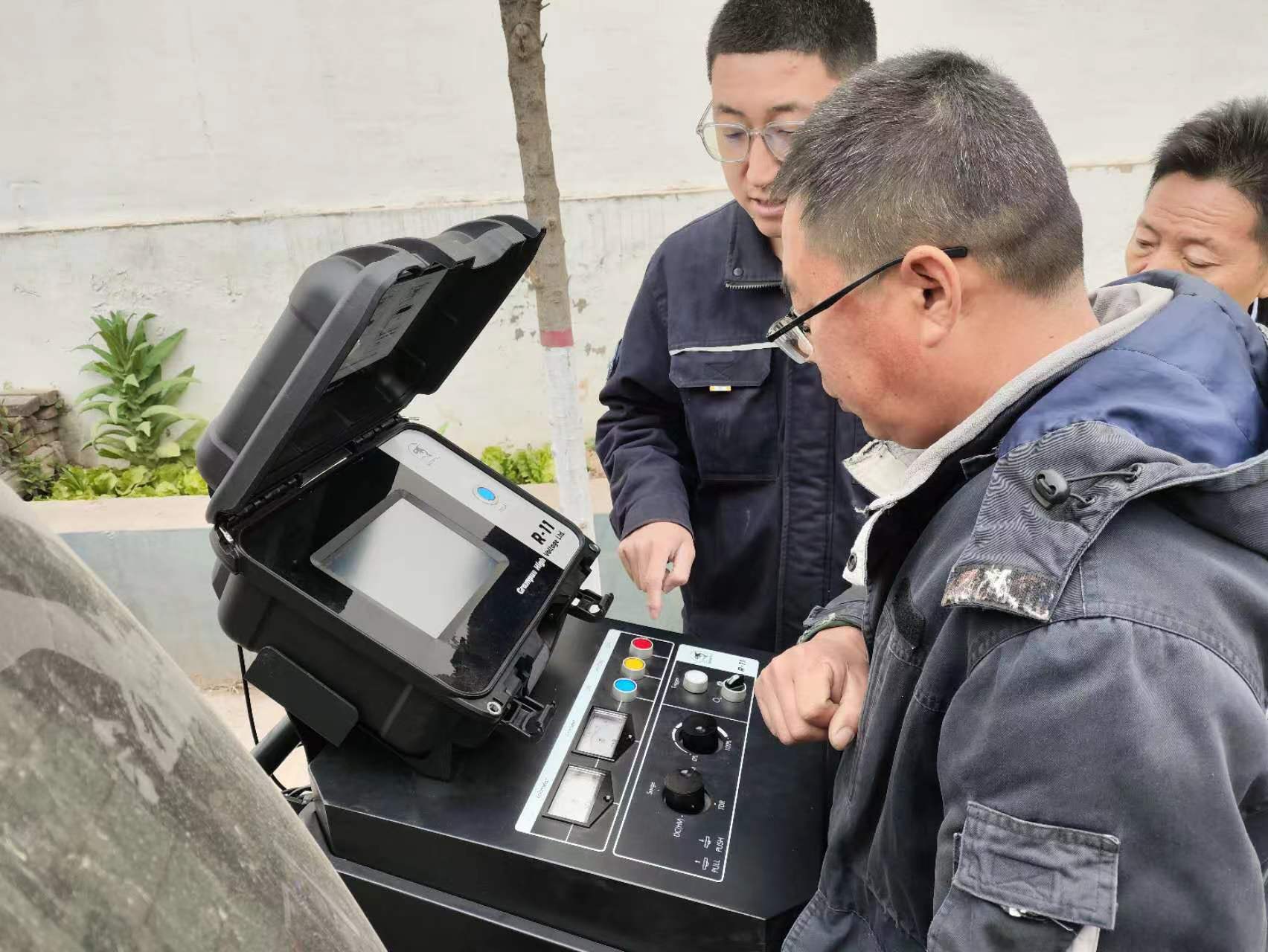

- 進行測試操作，儀器會發射測試脈沖，并接收電纜故障點反射回來的信號，通過分析信號波形和計算，在定位儀的顯示屏上顯示出故障點到測試端的大致距離。
3. 路徑探測
- 若需要確定電纜的路徑走向，可使用定位儀的路徑探測功能。將發射機與電纜連接，使發射機向電纜注入特定頻率的信號，然后手持接收機沿著電纜可能的敷設路徑進行探測。
- 接收機通過感應電纜中的信號電流產生的磁場，以指針、數字或聲音等形式指示信號的強弱和方向，操作人員根據這些指示信息，可確定電纜的準確路徑，并標記出路徑走向。
4. *定位故障點
- 到達粗測距離附近后，使用*定位儀器，如定點儀或跨步電壓法設備等，進一步確定故障點的具體位置。
- 對于高阻故障，可能需要利用高壓閃絡測試系統，使故障點在高壓脈沖作用下發生閃絡放電，產生放電聲音或電磁波信號，通過定點儀的麥克風或電磁波接收天線捕捉這些信號，根據信號的強弱和時間差等信息，*確定故障點的位置。
- 在進行*定位時，要注意周圍環境的干擾因素，如其他電力設備的電磁場、噪聲等，盡量選擇干擾較小的時段和位置進行測試。
5. 記錄與分析
- 測試完成后，記錄下故障點的位置、測試數據和波形等信息，以便后續的故障分析和維修參考。
- 對測試結果進行分析，判斷故障類型和可能的故障原因，為制定維修方案提供依據。
注意事項
- 安全方面
- 操作電纜故障定位儀時，必須嚴格遵守電氣安全操作規程，確保在停電狀態下進行測試，防止觸電事故發生。在進行高壓測試時，要設置安全*示區域，禁止無關人員進入。
- 測試前要正確接地，確保儀器和操作人員的安全。接地電阻應符合設備要求，一般不大于4Ω。
- 對電纜施加高壓時，要逐漸升壓，避免突然施加過高電壓導致電纜故障擴大或設備損壞。
- 儀器使用方面
- 儀器應在規定的環境條件下使用，避免在高溫、潮濕、強電磁場等惡劣環境中操作，以免影響測試結果和儀器性能。
- 操作過程中，要按照儀器的操作說明書進行操作，避免誤操作導致儀器損壞或測試數據不準確。
- 定期對儀器進行校準和維護，確保儀器的性能和精度。校準周期一般為一年，可送計量機構進行校準。
- 測試現場方面
- 測試現場應保持整潔、無雜物，便于操作人員進行操作和移動設備。
- 了解測試現場的地下管線分布情況，避免在測試過程中對其他地下管線造成損壞。
- 注意天氣條件對測試的影響，如在雨天或濕度較大的環境中，可能會影響測試信號的傳輸和接收，應盡量避免在這種情況下進行測試，如無法避免，要采取相應的防潮措施。
